Сегодня, камрады, я порадую (по крайней мере, я на это надеюсь) Вас пересказом обзора абсолютно чудовищной видеокарты - MARS II, того самого монстра, фотографиями которого ASUS пугала нас на протяжении нескольких месяцев. Спасибо коллегам с techPowerUP за работу, у них обзор данной видяхи появился очень оперативно.
Начнём с характеристик нового ТОПа ASUS. Сравним новинку с сильными мира сего..да и с видеокартами среднего уровня тоже. Всё внимание на табличку:
| GeForce GTX 560 Ti | Radeon HD 6950 | GeForce GTX 570 | Radeon HD 6970 | GeForce GTX 580 | Radeon HD 6990 | GeForce GTX 590 | ASUS MARS II | |
|---|---|---|---|---|---|---|---|---|
| Потоковые процессоры | 384 | 1408 | 480 | 1536 | 512 | 2x 1536 | 2x 512 | 2x 512 |
| ROPы | 32 | 32 | 40 | 32 | 48 | 2x 32 | 2x 48 | 2x 48 |
| Графическое ядро | GF114 | Cayman | GF110 | Cayman | GF110 | 2x Cayman | 2x GF110 | 2x GF110 |
| Количество транзисторов | 1950M | 2640M | 3000M | 2640M | 3000M | 2x 2640M | 2x 3000M | 2x 3000M |
| Объём буфера | 1024 МБ | 2048 МБ | 1280 МБ | 2048 МБ | 1536 МБ | 2x 2048 МБ | 2x 1536 МБ | 2x 1536 МБ |
| Разрядность шины | 256-бит | 256-бит | 320-бит | 256-бит | 384-бит | 2x 256-бит | 2x 384-бит | 2x 384-бит |
| Частота ядра | 823 МГц | 800 МГц | 732 МГц | 880 МГц | 772 МГц | 830 МГц | 607 МГц | 781 МГц |
| Частота памяти | 1002 МГц | 1250 МГц | 950 МГц | 1375 МГц | 1002 МГц | 1250 МГц | 855 МГц | 1002 МГц |
| Стоимость | $230 | $275 | $330 | $370 | $490 | $725 | $710 | $1499 |
Автор оригинального материала отмечает, что ASUS MARS II является самой дорогой видеокартой, что была выпущена за всю историю (конечно же, речь об игровых решениях) индустрии. Полторы тысячи долларов - сумма немаленькая, но именно столько просят за эксклюзивность, ограниченный тираж и необузданную мощь. Впоследствии мы узнаем, стоит ли новинка своих денег или же нет.

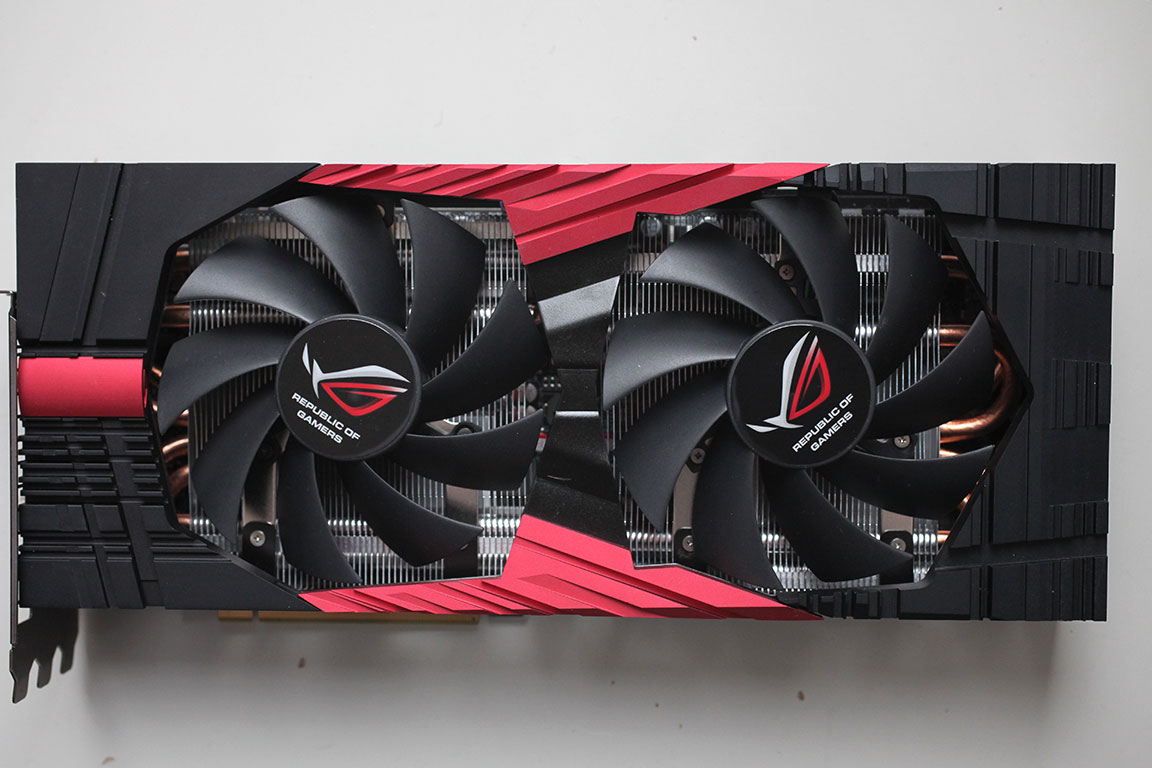

Давайте полюбуемся тем, что вряд ли когда-либо попадёт внутрь наших системных блоков:
Комплект поставки включает в себя следующие предметы:
- Видеокарта
- Диск с драйверами и документация
- Мостик SLI
- Переходник с DVI на VGA
- Два кабеля питания PCIe
- Сертификат-свидетельство об обладании элитной видеокартой, выпущенной ограниченным тиражом
- Наклейка на корпус ASUS ROG
- Две линейки, сделанных из пенистого материала
Видеокарта не просто большая, она поистине огромная, как по размерам, так и по весу. Монстр весит 2.5кг, длина/ширина/высота не указаны, но говорится, что корпус должен быть подобающим по статусу (иначе говоря - здоровенным и дорогим, впрочем - второе не обязательно).
Как уже всем давно известно, видеокарта занимает три PCI слота, "благодарить" за это стоит систему охлаждения новинки.
Видеовыходы: полноразмерный HDMI 1.4a, пара DVI и полноразмерный DisplayPort 1.2.

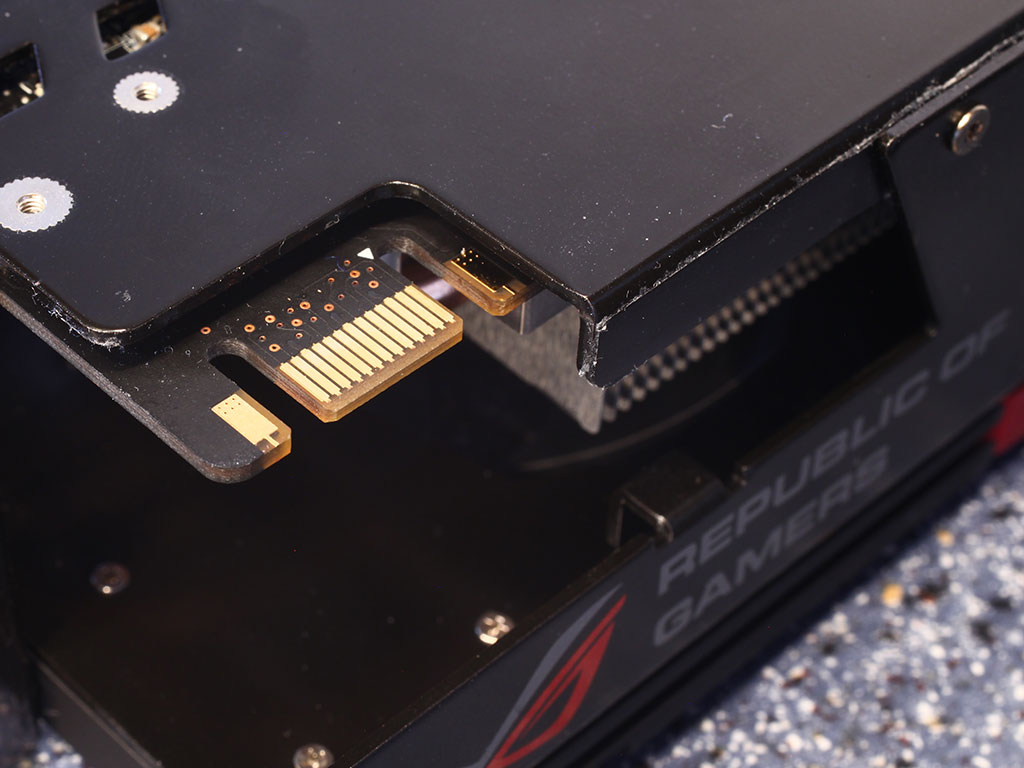

Если Вы - олигарх или же наследник королевской семьи, то не будет проблемой прикупить вторую такую видеокарту и объединить её с первой в SLI. Единственный имеющийся для этого дела коннектор изображён на фотографии выше.

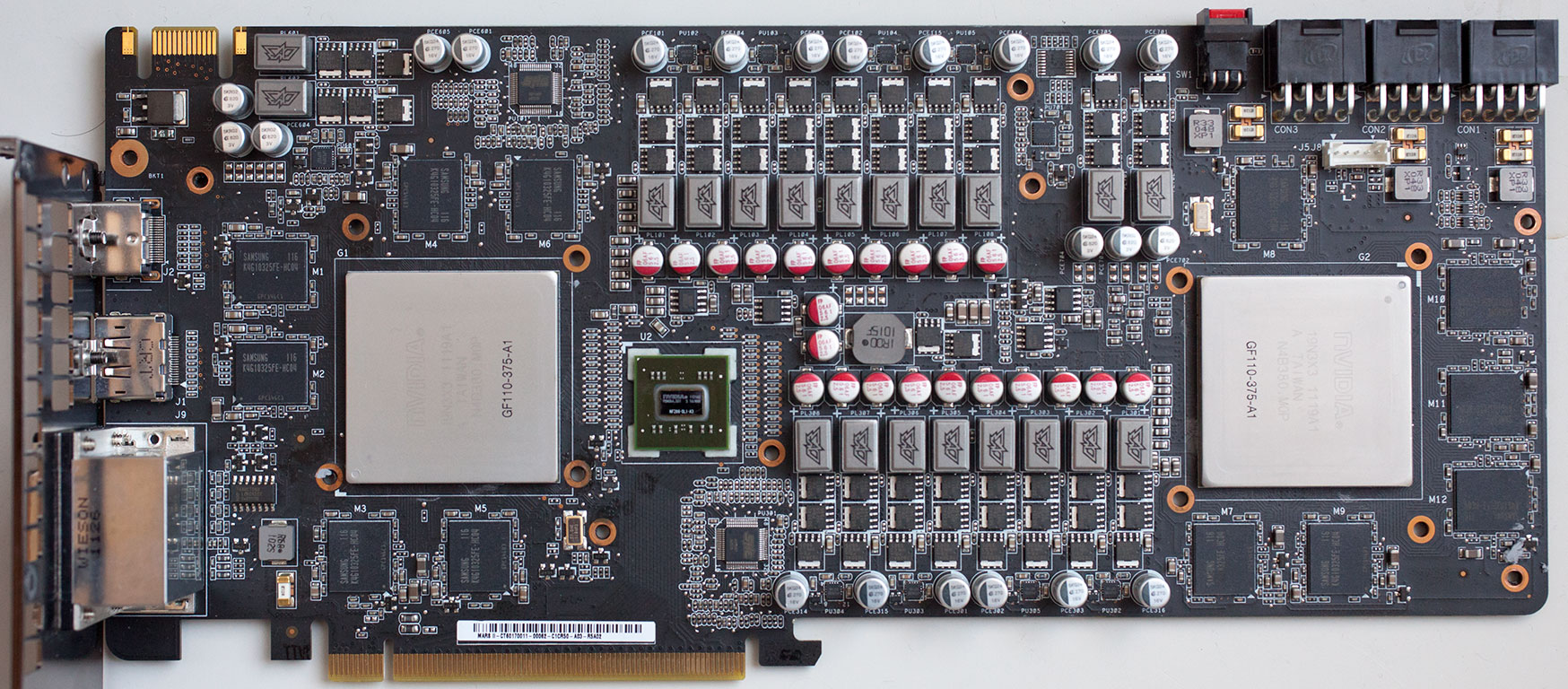

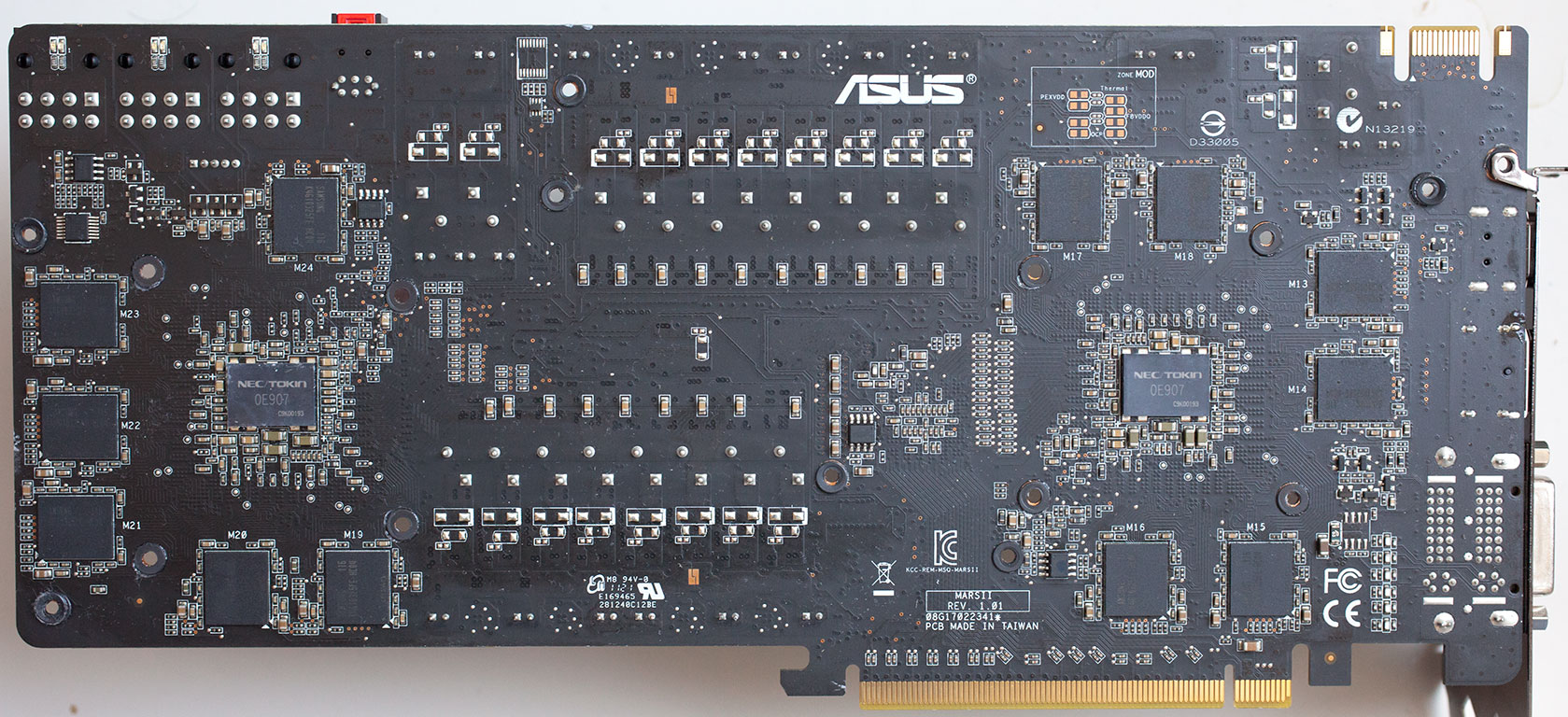

Совершенно безумные по внешнему виду печатные платы видеокарты изображены на фотографиях выше. Я многое повидал, но вид этих махин вызывает трепет

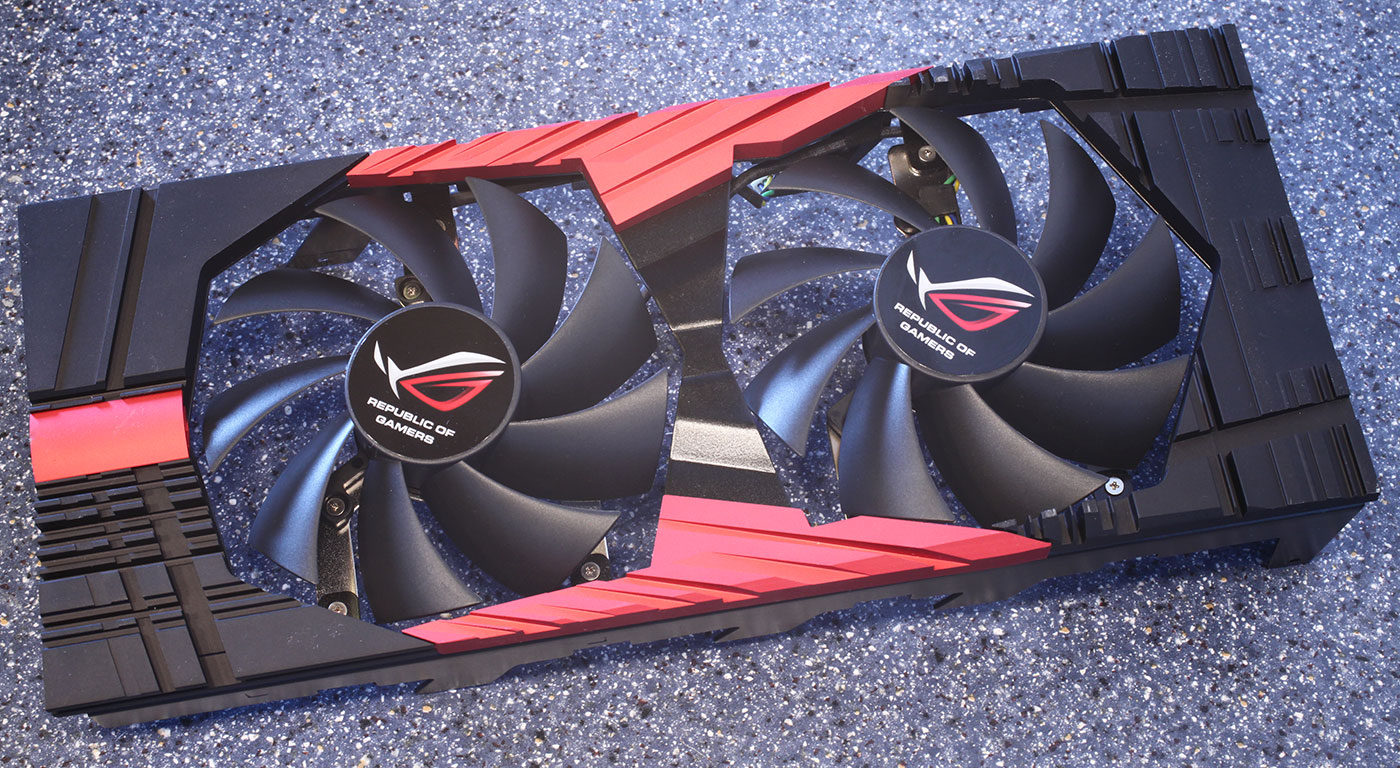

У большинства видеокарт кожух сделан из пластика, но ASUS MARS II идёт своим путём - данная деталь интерьера целиком и полностью металлическая. Крепится кожух не напрямую к печатной плате видеокарты, говорится, что такое решение не особо удачное, так как может помешать энтузиастам осуществлять вольтмод карты.

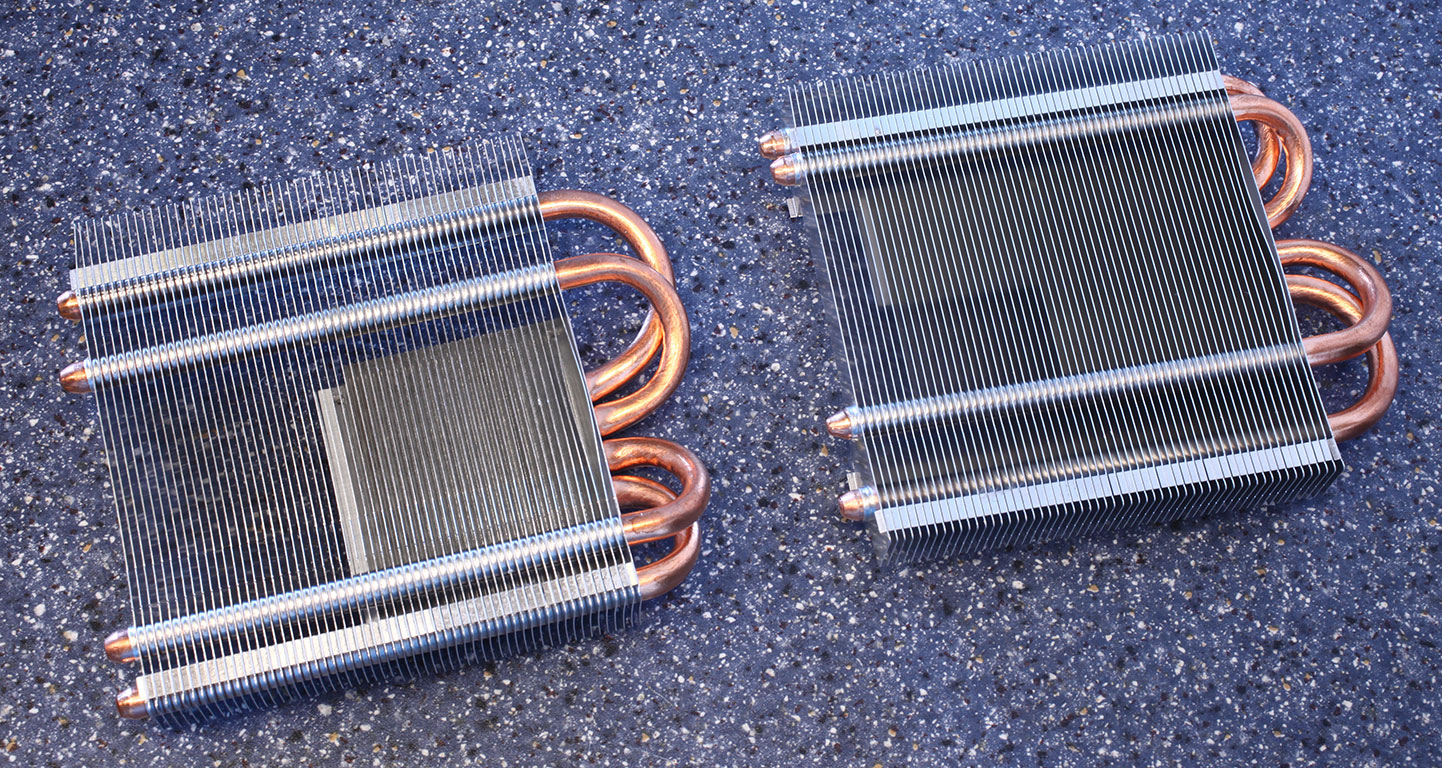

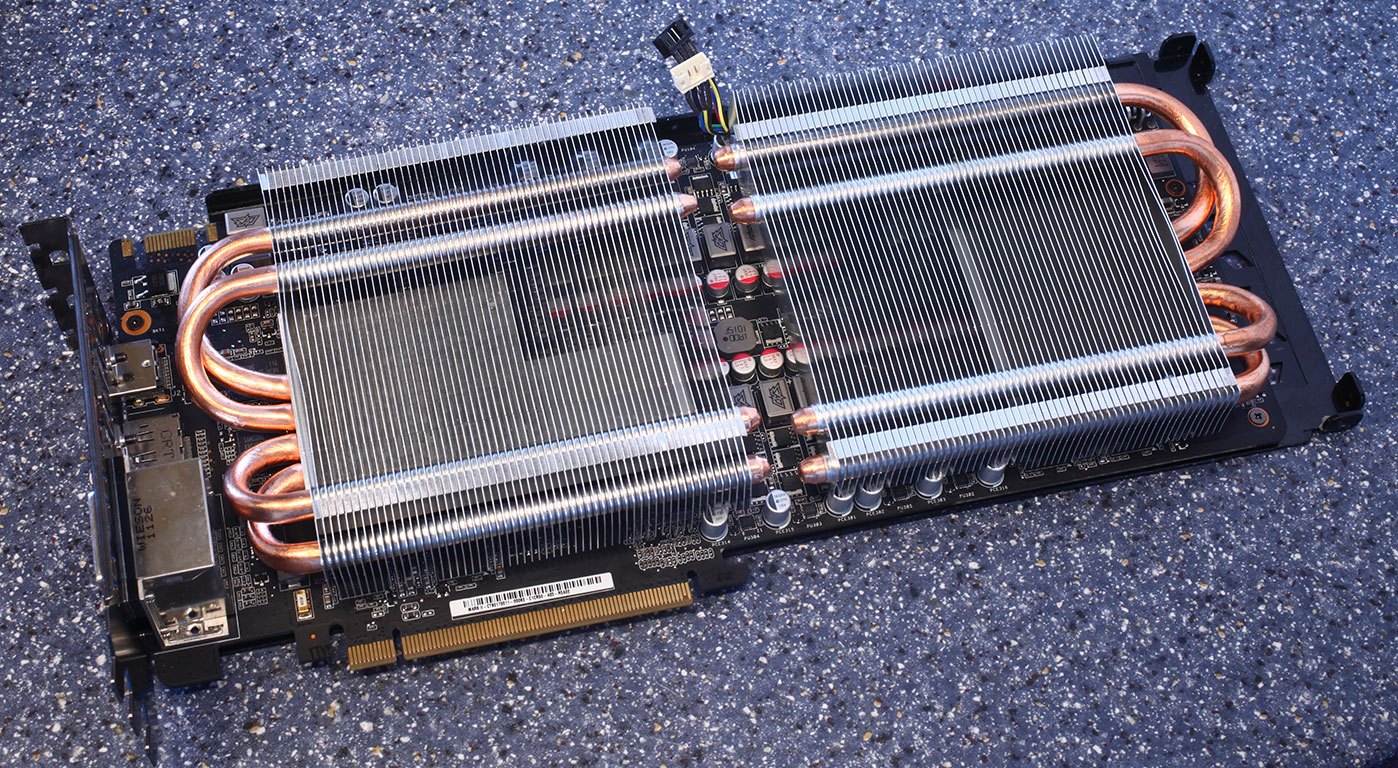

Система охлаждения видеокарты состоит из двух алюминиевых радиаторов, каждый из которых имеет по четыре теплотрубки. Отмечается, что на правом радиаторе налеплены термопрокладки, дабы с их помощью передавать (на радиатор) тепло с чипа NVIDIA NF200.

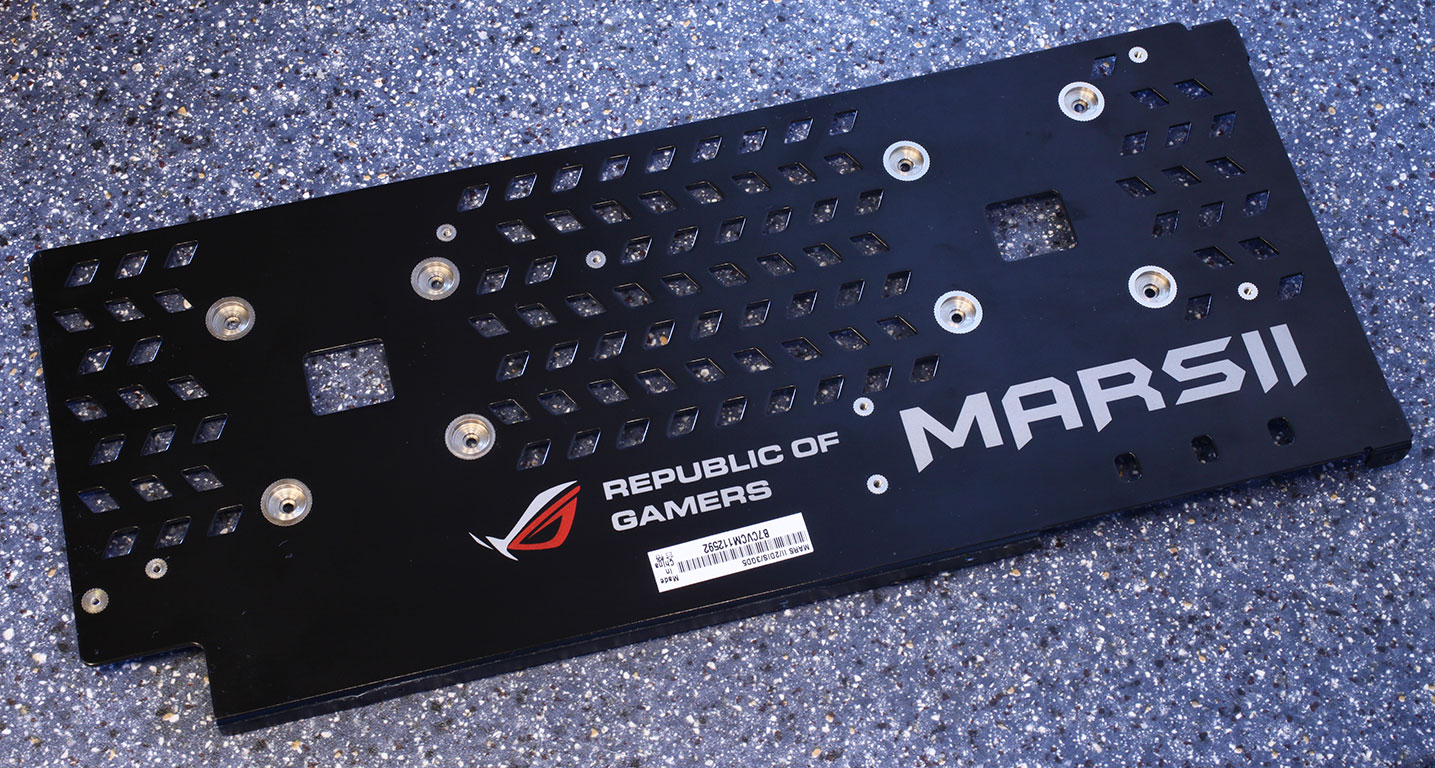

Бэкплейт MARS II довольно-таки массивный, сделан из металла и прикручивается прямо к кулеру (сквозь печатную плату видеокарты), так что области для вольтмода он закрывает, а это не есть хорошо.
Вот как раз та область (называемая Zone Mod, т.е. зона для моддинга) печатной платы, которую скрывает за собой бэкплейт. Thermal отключает троттлинг, обычно активирующийся при высоких температурах, а PEXVDD и FBVDDQ отвечают за отключение токовой защиты и повышение напряжения.

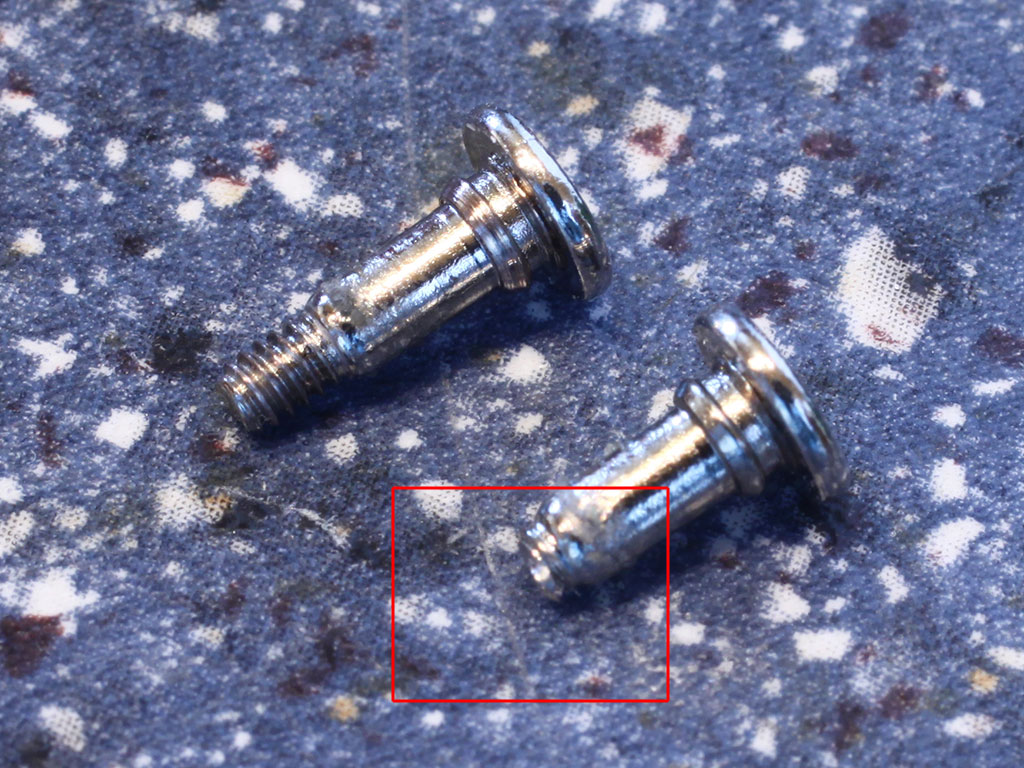

Автор материала предупреждает, что лучше не прилагать особенных усилий при раскручивании/закручивании винтиков на видеокарте, иначе может возникнуть неприятность, наподобие изображённой на фотографии выше.
Перед нами то, что вводило в состояние шока большинство сведущих людей, что любовались ранними фотографиями MARS II в первый раз - количество 8-и пиновых коннекторов питания. Говорится, что типичное потребление такой видеокарты вырисовывается в районе 525 ватт.
Красная кнопка справа от коннекторов питания активирует 100% режим скорости вращения лопастей вентиляторов системы охлаждения продукта ASUS. У данной кнопки приоритет над любыми софтовыми настройками логики поведения вентиляторов.

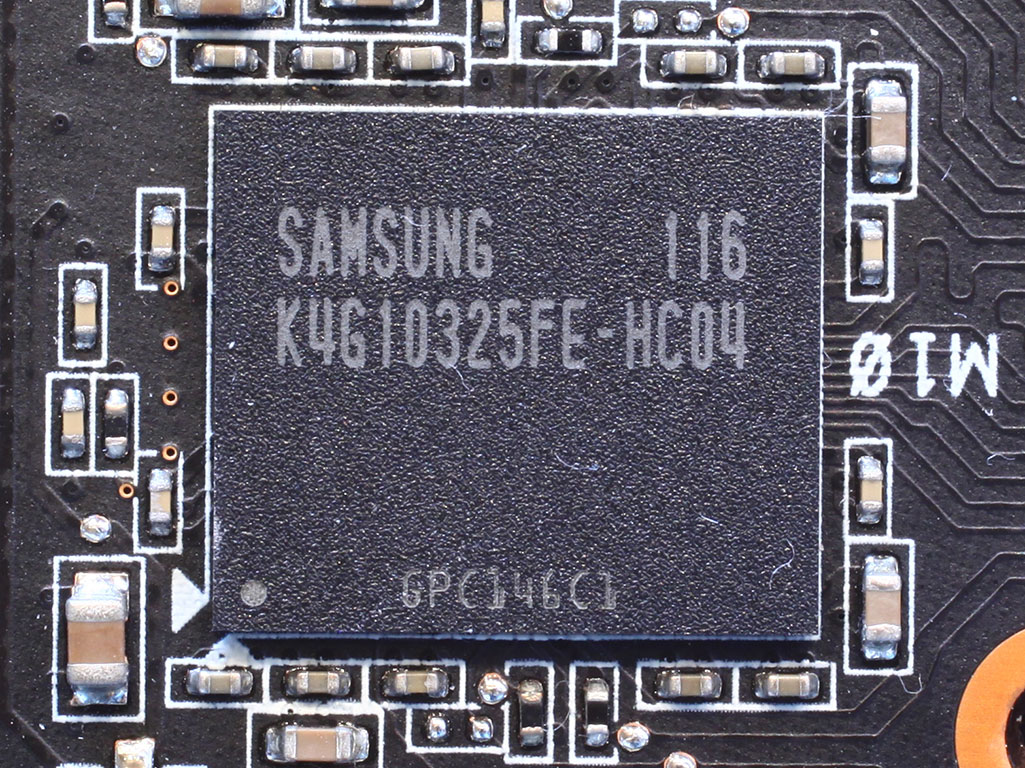

Видеокарта использует GDDR5 память производства Samsung, маркировка - K4G10325FE-HC04. Согласно спецификациям, данная память может работать на частоте до 1250МГц (5000МГц эффективных).

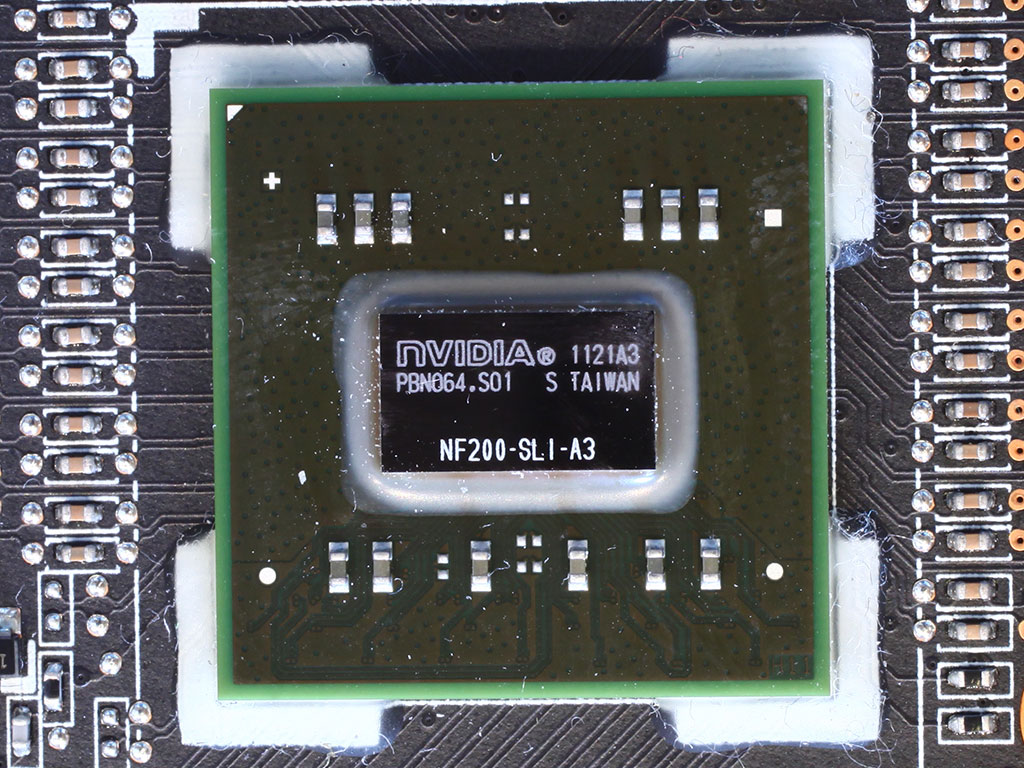

Перед нами чип NVIDIA NF200, что отвечает за коммуникации между двумя графическими ядрами видеокарты. Его можно встретить на куче других видях и материнских плат.

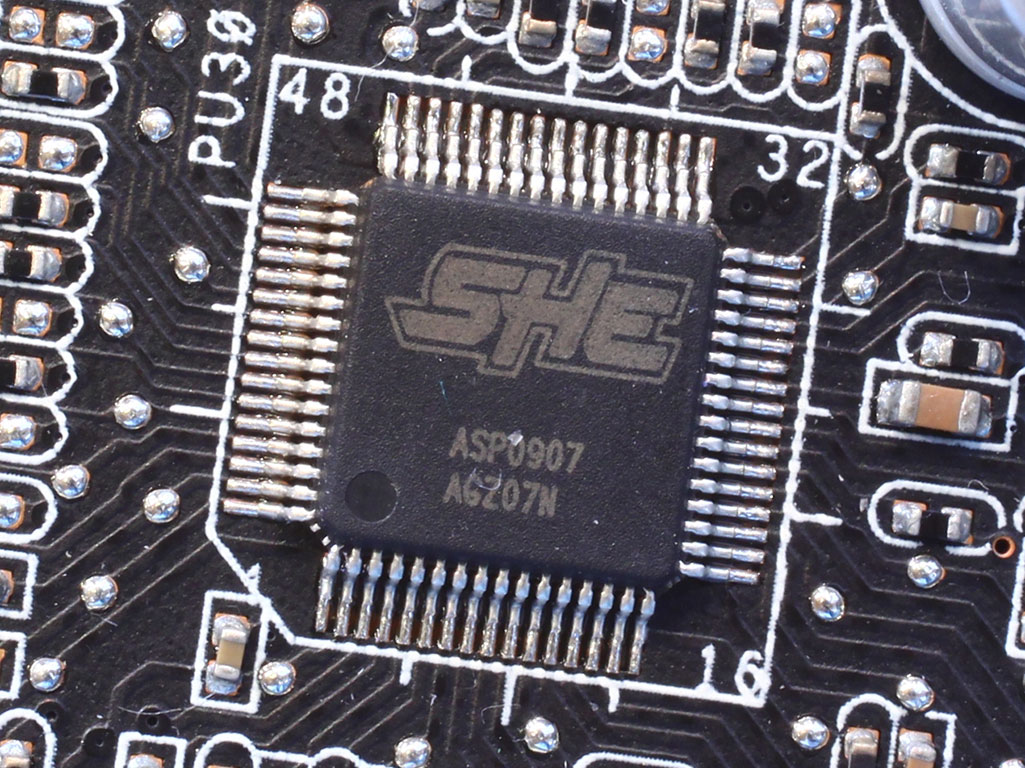

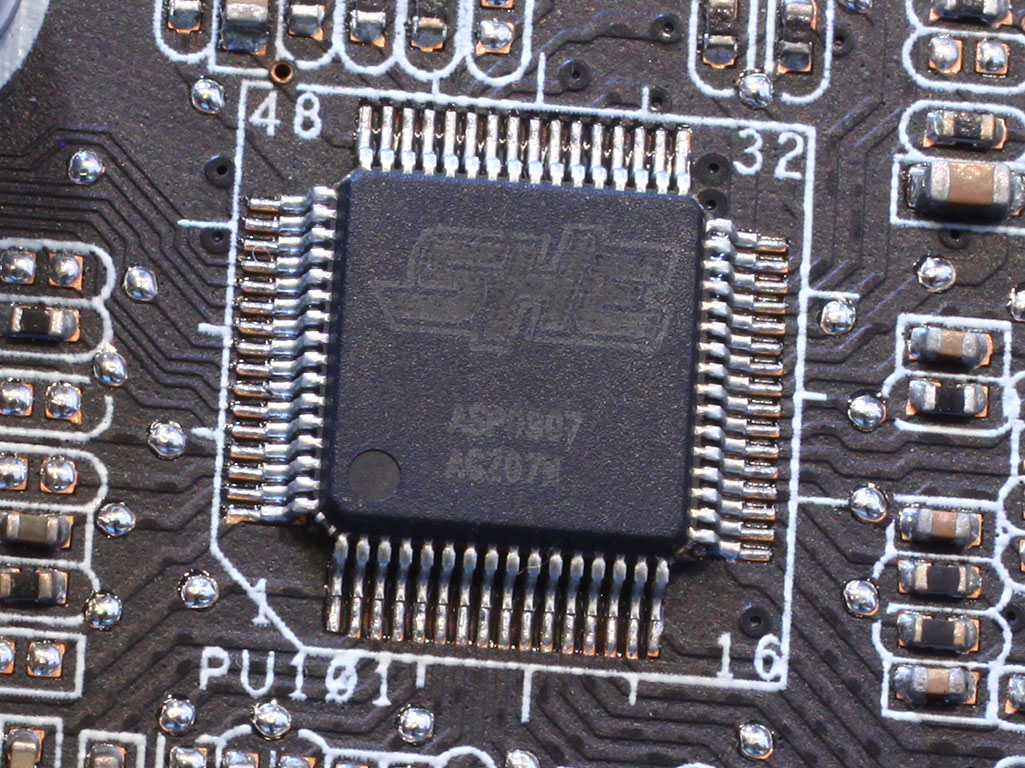

Предположительно, на фото выше находятся регуляторы напряжения производства uPI, которые ASUS перемаркировала в свои "фирменные" SHE (Super Hybrid Engine). Автор материала хотел бы видеть тут старые-добрые чипы CHiL CHL8266, видимо они зарекомендовали себя лучше ASUS'овских.

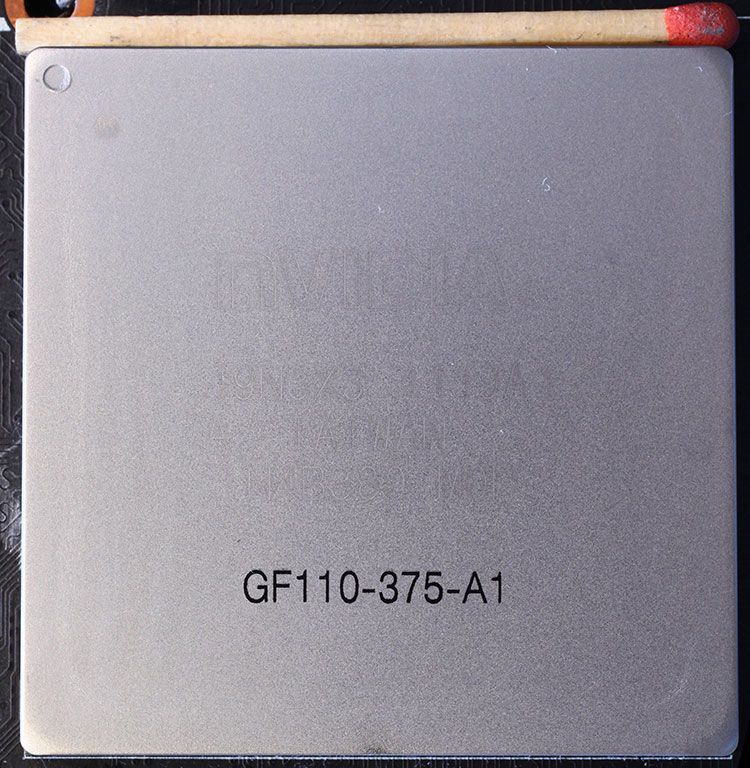

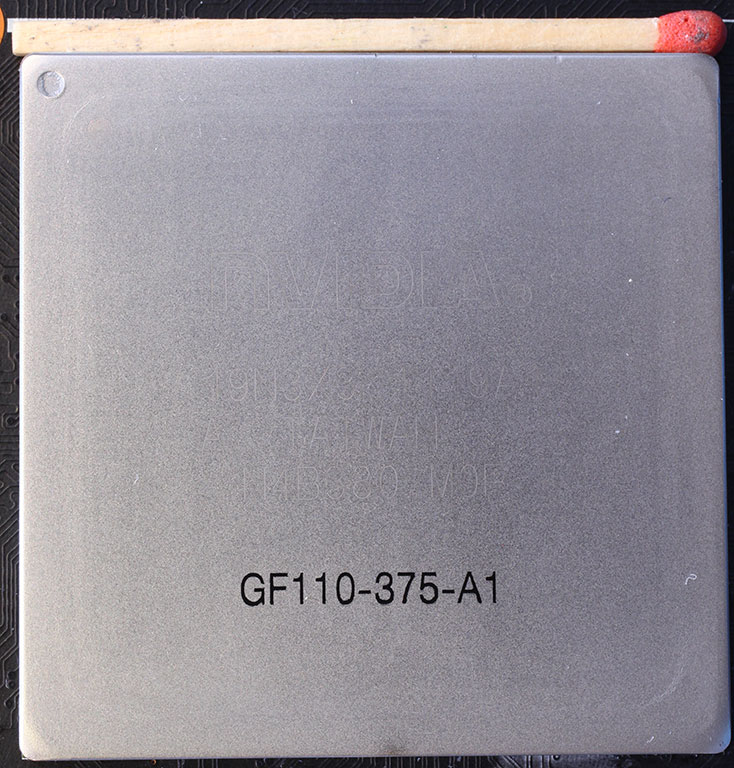

Произведённый по 40нм тех.процессу графический чип GF110 не нуждается в представлении. Чипов тут два, как Вы понимаете.
