Как и обещал, публикую материал по видеокартам семейства Radeon HD 7850/HD 7870. Это графические адаптеры среднего (или чуть выше) уровня от AMD, потому по совокупности характеристик именно они должны заинтересовать большинство покупателей. Гипотетически. Оригинальный обзор располагается на сайте techPowerUP.
Как это принято в материалах с tPU, обзор начинается со сводной таблички с характеристиками тестируемых видеокарт и некоторых других решений:
| Radeon HD 6870 | Radeon HD 7770 | GeForce GTX 560 Ti | Radeon HD 6950 | GeForce GTX 570 | Radeon HD 6970 | Radeon HD 7850 | Radeon HD 7870 | GeForce GTX 580 | Radeon HD 7950 | Radeon HD 7970 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Потоковые процессоры | 1120 | 640 | 384 | 1408 | 480 | 1536 | 1024 | 1280 | 512 | 1792 | 2048 |
| ROPы | 32 | 16 | 32 | 32 | 40 | 32 | 32 | 32 | 48 | 32 | 32 |
| Графическое ядро | Barts | Cape Verde | GF114 | Cayman | GF110 | Cayman | Pitcairn | Pitcairn | GF110 | Tahiti | Tahiti |
| Количество транзисторов | 1700M | 1500M | 1950M | 2640M | 3000M | 2640M | 2800M | 2800M | 3000M | 4310M | 4310M |
| Объём буфера | 1024 МБ | 1024 МБ | 1024 МБ | 2048 МБ | 1280 МБ | 2048 МБ | 2048 МБ | 2048 МБ | 1536 МБ | 3072 МБ | 3072 МБ |
| Разрядность шины | 256-бит | 128-бит | 256-бит | 256-бит | 320-бит | 256-бит | 256-бит | 256-бит | 384-бит | 384-бит | 384-бит |
| Частота ядра | 900 МГц | 1000 МГц | 823 МГц | 800 МГц | 732 МГц | 880 МГц | 860 МГц | 1000 МГц | 772 МГц | 800 МГц | 925 МГц |
| Частота памяти | 1050 МГц | 1125 МГц | 1002 МГц | 1250 МГц | 950 МГц | 1375 МГц | 1200 МГц | 1200 МГц | 1002 МГц | 1250 МГц | 1375 МГц |
| Стоимость | $155 | $160 | $210 | $240 | $330 | $340 | $250 | $350 | $475 | $450 | $560 |
Спецификации хороши, а вот цены, особенно на HD 7870, радуют не особенно.
Обычно, в этой части материала публикуются фотографии упаковки видеокарт и комплекта их поставки, но вследствие того, что на тесты попали новинки в OEM виде, напрямую от AMD, никаких коробок/аксессуаров/прочих "плюшек" мы тут не увидим.
А посему, дабы не терять времени попусту, рассмотрим видеокарты AMD Radeon HD 7850 и HD 7870 как можно ближе:

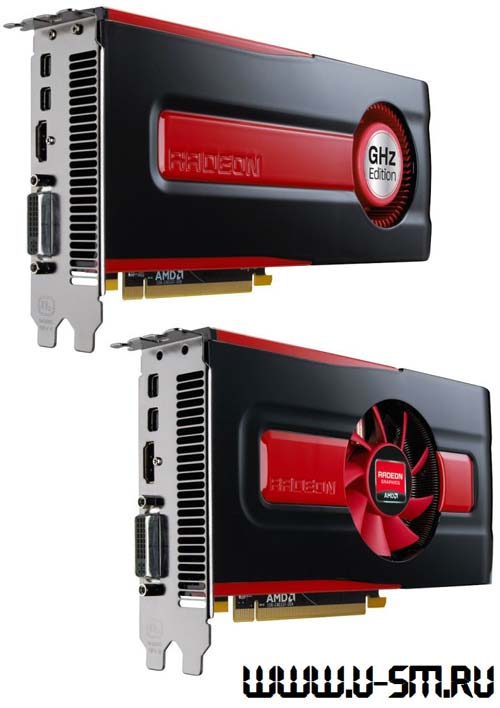

Наше внимание обращают на тот факт, что в данном обзоре у HD 7850 используется тот же кулер, то у старшей карточки (и не только кулер, как выяснится далее). На прилавки же попадёт видеокарта с другой системой охлаждения, более дешёвой.
Карточки одинаковы что снаружи, что внутри, потому показывать нам их будут не по две на снимке, а по-одной (экономия места на экране ради).
Система охлаждения изделий двухслотовая.
У новинок от AMD имеются следующие видеовыходы: DVI, полноразмерный HDMI и пара mini-DisplayPort.
Нам сообщают, что есть возможность объединения карточек в CFX, максимум - два графических адаптера можно заставить работать в тандеме.
На фото изображена печатная плата HD 7870, вид спереди и сзади.
А ниже тоже самое, но относящееся к HD 7850:
Поглядим на систему охлаждения, камрады:
Вполне привычный по виду кулер. Используется медное основание, с идущими от него теплотрубками, да алюминиевые пластины радиатора, на которые тепло от графического чипа и передаётся. Также видны белые термопрокладки, по которым передаётся нагрев от модулей памяти.
Видеокарты AMD Radeon HD 7850 и HD 7870 питаются от пары 6-и пиновых коннекторов.
Перед нами регулятор напряжения CHil CHL8226, функции которого вполне ясны (позволяет менять напряжение программным путём, что необходимо для хорошего разгона видеокарты). Сообщается, что на серийно выпускаемых HD 7850, скорее всего, мы увидим другой (более дешёвый и менее функциональный) контроллер напряжения - NCP5395.
Вновь мы видим, что используется память Hynix (ранее мы её наблюдали на HD 7570/7770 и HD 7950). Её маркировка - H5GQ2H24MFR-T2C. Работать она должна на 5000МГц (эффективных).
Перед нами графические ядра Pitcairn, сделанные по нормам 28нм. тех.процесса на мощностях TSMC (хотя деятель с Obr-Harware утверждал иное, уж не знаю, насколько он оказался прав), в них порядка 2.8 миллиардов транзисторов (в каждом). На первом фото изображено ядро HD 7870, а на втором - HD 7850.
