Вступление

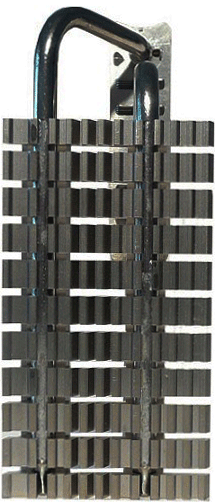

Повторяющиеся проблема с охлаждением силовых элементов, привело меня к очередной переделки. Когда увидят свет легендарные радиаторы от Thermalright, специально выпущенные для карт серии 69**, под кодовым названием VRM-R6 неизвестно, но это не повод чтоб не решить её уже имеющимися в наличие VRM-R3\4\5. Расстояние крепежных отверстий на печатной плате, зоны модулей регулирования напряжения, остались прежними(оно равно 83 мм), поэтому особого труда не составит установить их. Проблема установки имеющихся радиаторов, это возросшие по размеру стабилизаторы напряжения. Если на HD 5850\5870 в высоту он составляет 4 мм, то на 6950\6970 уже 7 мм, что собственно и препятствует полноценному монтажу, без сучка... Чтоб устранить сие препятствие, был сделан пропил на радиаторе, убрав «лишнее».
Ранее мной было сделано сравнение и выяснения разницы (Сравнение тепловых "пакетов" HD 5850 и HD 6950@6970.) отличающиеся между показаниями термопары и датчиками, установленными на плате карты HD 5850. Таким образом, дельта прибавлялась к усредненным показаниям зафиксированных на HD 6950. Сведя погрешность к наименьшему минимуму, разница была увеличена до 25 градусов. С дисплея реобаса фиксировались самые высокие показатели и округлялись в большую сторону.

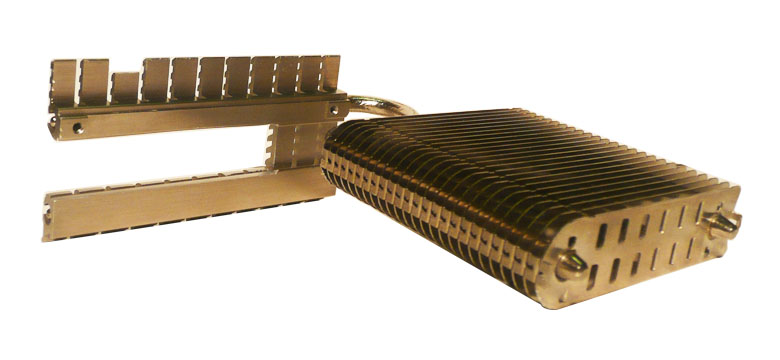

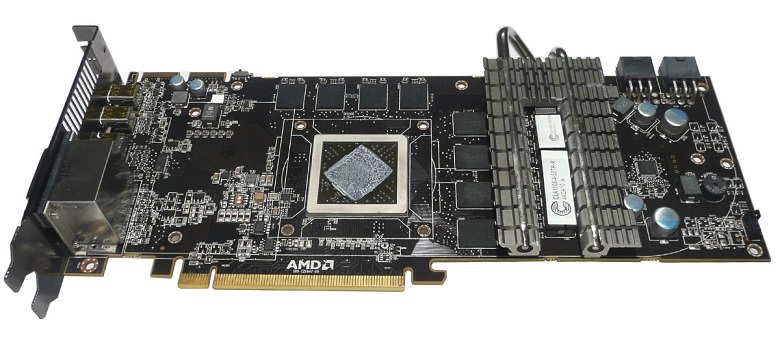

Перевоплощенный не однократно(Thermalright VRM-R3), а сейчас, что от него осталось, крепился на видеокарту, в бывшую ТТ вставлялась термопара.

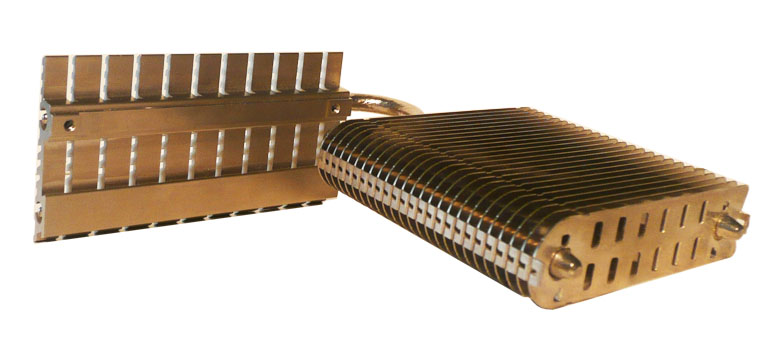

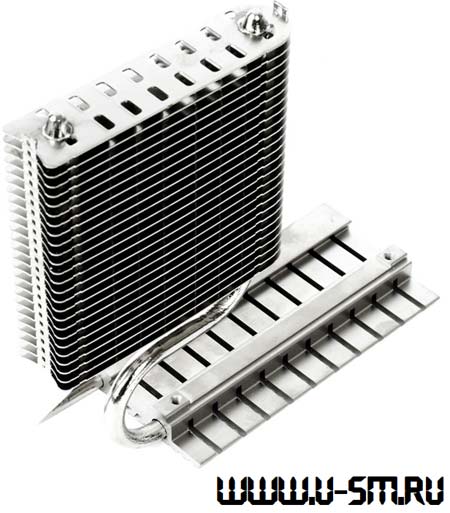

Во время использования «переделанного»(Thermalright VRM-R4) для измерения температуры, датчик устанавливался между термопрокладкой и основанием радиатора.
В тестирование использовалась т-прокладка из набора VRM-R, в обоих случаях.
Вторая микросхема BIOS, была прошита БИОС-ом от карты HD 6970. Тем самым разблокировав 128 универсальных процессоров, получив из 6950, 6970 и не только, а еще дополнительное тепловыделение на греющихся элементах.

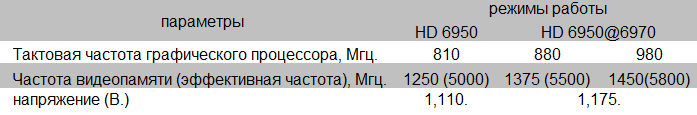

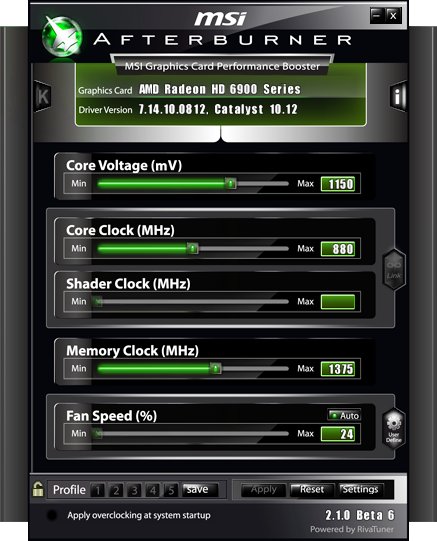

Для снятия ограничения в «разгоне»(чтоб не экономить на электричестве) и отмены срабатывания технологии «энергосбережения», в Catalyst Control Center, в панели управление питанием, был включен OVERDRIVE(поставив галочку в окошке), ползунок был сдвинут в положение +20%:

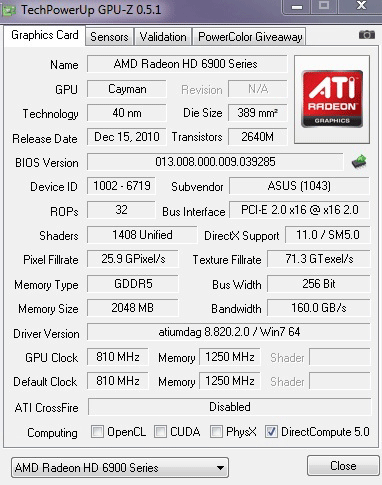

осуществлялся программой GPU-Z 0.5.1 :

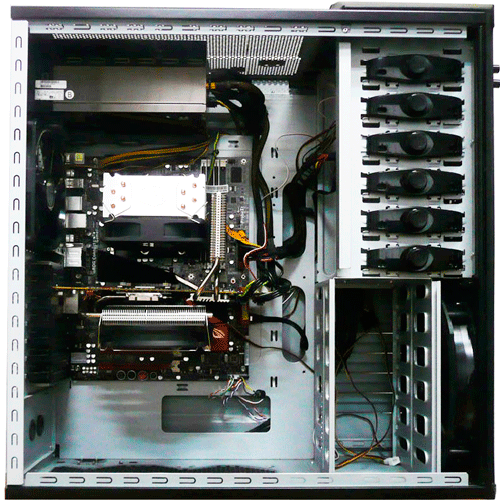

Корпус: Cooler Master HAF 932 ;
Блок питания: Zalman ZM1000-HP 1000 Вт;
Материнская плата: ASUS Crosshair IV Formula BIOS 1304;

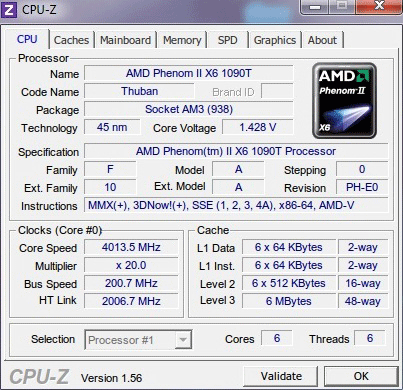

Процессор: AMD Phenom II X6 Thuban 1090T @4000Мгц, напряжение 1,425В., HT 2000 Мгц., NB 2800;
Видео:

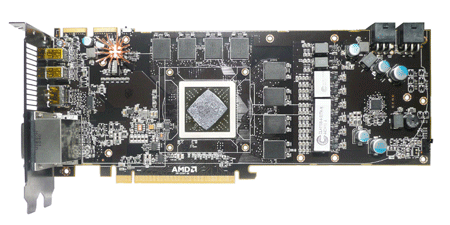

• ATI Radeon HD 6950 2048Mb ASUS EAH6950/2DI2S/2GD5
Пере прошитая БИОС от 6970
Драйвера: ATI Catalyst 11.1а
Термоинтерфейс: Arctic Cooling MX-2.;
Охлаждение CPU: Cooler Master 212 plus;

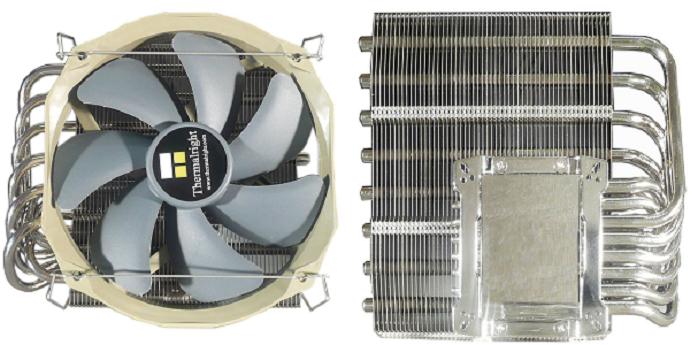

Охлаждение GPU: Thermalright Shaman;
Оперативная память: 4096Mb - (2x2048Mb) PC3-14400 1800MHz DDR3 DIMM OCZ SLI-Ready 8-8-8-27 [OCZ3N1800SR4GK] 1.8 v
• Режим работы: @1600 Мгц. 7-7-7-24-1T;
Реобас: Scythe Kaze Master PRO KM03-BK 5.25”;
HDD(SSD): Crucial C300 64Gb (CTFDDAC064MAG-1G1) 2,5", SATA, MLC
Монитор: ACER X243 HQ 24” 1920 X 1080;
Операционная система: Windows 7 Ultimate 64-bit.

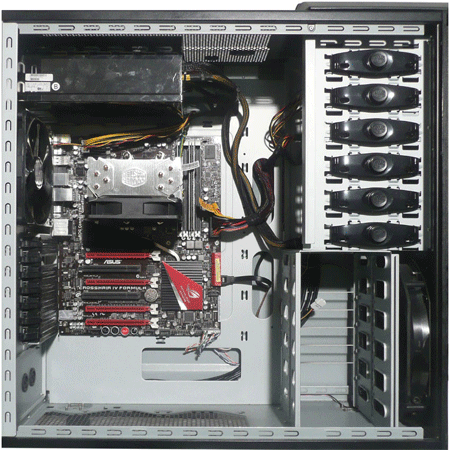

Системный блок находился в закрытом состояние.

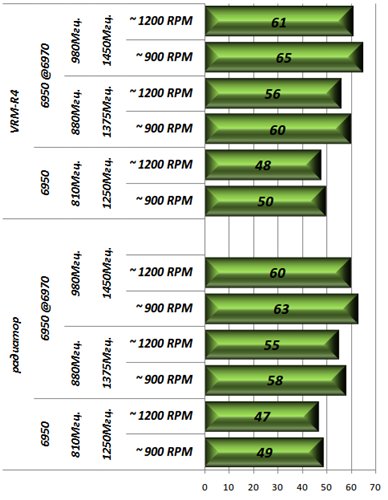

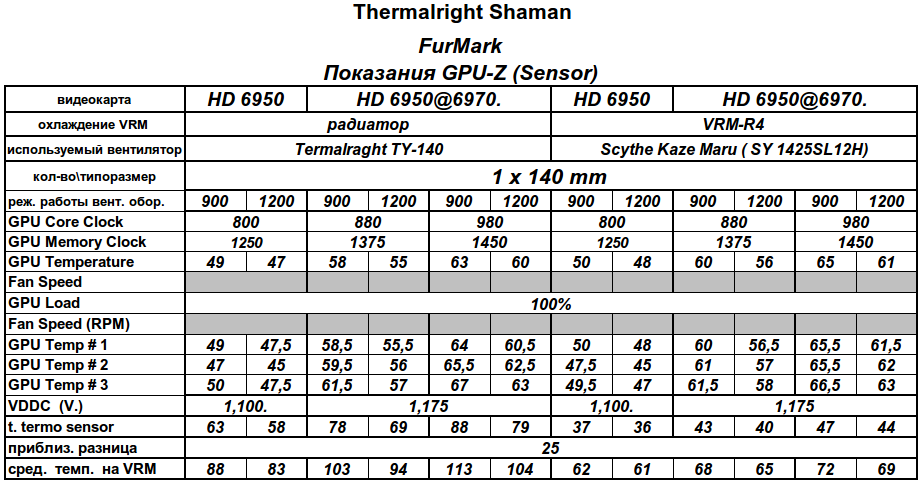

Температуры на графическом процессоре, с разными радиаторами остались практически без изменений, в пределах отклонения +\- 1-2 градуса, что вполне закономерно, в помещение окружающая температура менялась от 22 до 24 градусов. Вентиляторы использовались разные, в первом случае «родной» комплектный, во втором, Scythe. Вентиляторы одного типоразмера, работали на одинаковых оборотах.

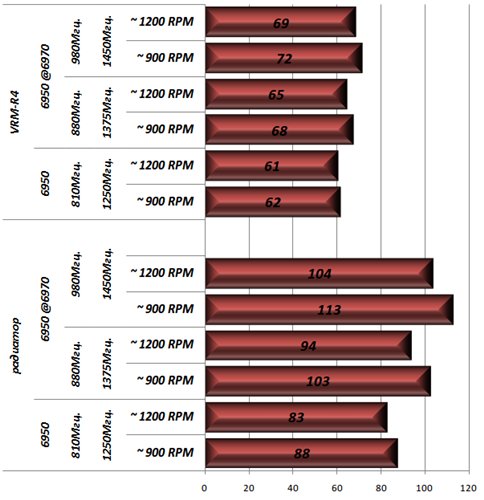

На силовых элементах температуры при применение Thermalright VRM-R4 существенно уменьшились, любой другой радиатор автоматически становится аутсайдером.
В принципе все наглядно продемонстрировано, и вывод напрашивается сам собой.
Thermalright VRM-R4 дана «вторая жизнь» и можно не ждать выхода VRM-R6, а смело его довести до ума и использовать, не ломая голову, какие температуры сейчас на модулях.
Единственная проблема заключается в том, что с прилавков они уже исчезают, как вымирающий вид. Чтоб его приобрести, надо еще постараться найти. Данный радиатор не однократно доказывал и доказывает свое превосходство над всеми имеющимися комплектными радиаторами для VGA-кулеров, даже в видоизмененном виде. Выбор за вами, уважаемые читатели!
Константин Р. ака RKR
Публикация осуществлена по разрешению автора статьи и от его имени (никнейма), оригинал располагается на ПС оверклокеров.
Орфография и пунктуация автора оставлены без изменений
