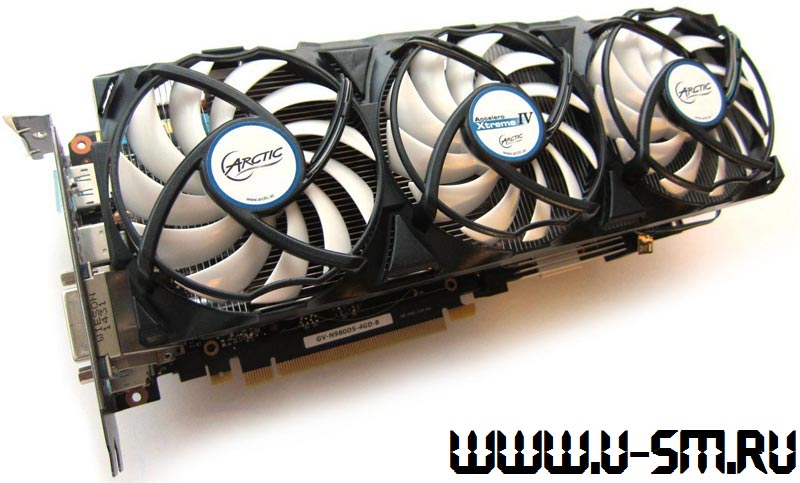

Как и обещал, представляю вниманию почтенной публики материал о плодотворном сотрудничестве самой мощной системы воздушного охлаждения для видеокарт от компании ARCTIC и новейшего творения Nvidia в лице GeForce GTX 980.
Кулер Accelero Xtreme IV попал ко мне напрямую от компании ARCTIC, за что я ей весьма благодарен. Изделие поставляется вот в такой коробке, вес которой достигает порядка полутора килограммов:
Нижняя сторона коробки на фото:
Так как там имеется текст на русском языке, я не мог не показать его крупным планом, дабы все могли понять, что до нас хотят донести создатели аппарата:
Обратная сторона коробки показывает нам новшество в кулерах ARCTIC, здоровенный бэкплейт, выполняющий функцию радиатора. Также, приведены фото с Guru3D, на которых видна польза от использования этого бэкплейта-радиатора на примере GTX 770:
Нам объясняют, что подобное решение хорошо тем, что позволит без труда вернуть видеокарту в первозданный вид, т.к. не используется термоклей, двусторонняя клейкая лента и всё в таком духе. Также, написано, что лучшее охлаждение может помочь в деле оверклокинга (это верно лишь отчасти), а также продлит срок службы карты (а вот это наверняка, хотя и не имеет особого смысла, ведь мало кто пользуется такими решениями больше 2-3 лет).
На фото ниже показана верхняя сторона коробки Accelero Xtreme IV:
Тут уже проиведены технические данные о кулере. Он состоит из алюминиевого радиатора (84 пластины, каждая толщиной 0.3мм), пяти 6мм теплотрубок и трёх 92мм вентиляторов, заменить которые можно только вместе с пластиковым кожухом. Они работают на скорости от 900 до 2000 оборотов в минуту, шумят на уровне 0.5 сон. Данный кулер способен отвести до 300 ватт тепла. Размеры агрегата: 288x103x54мм (без учёта бэкплейта), вес - 653 грамма (бэкплейт также не учитывается). Обновляемый список совместимости аппарата можно найти вот тут.

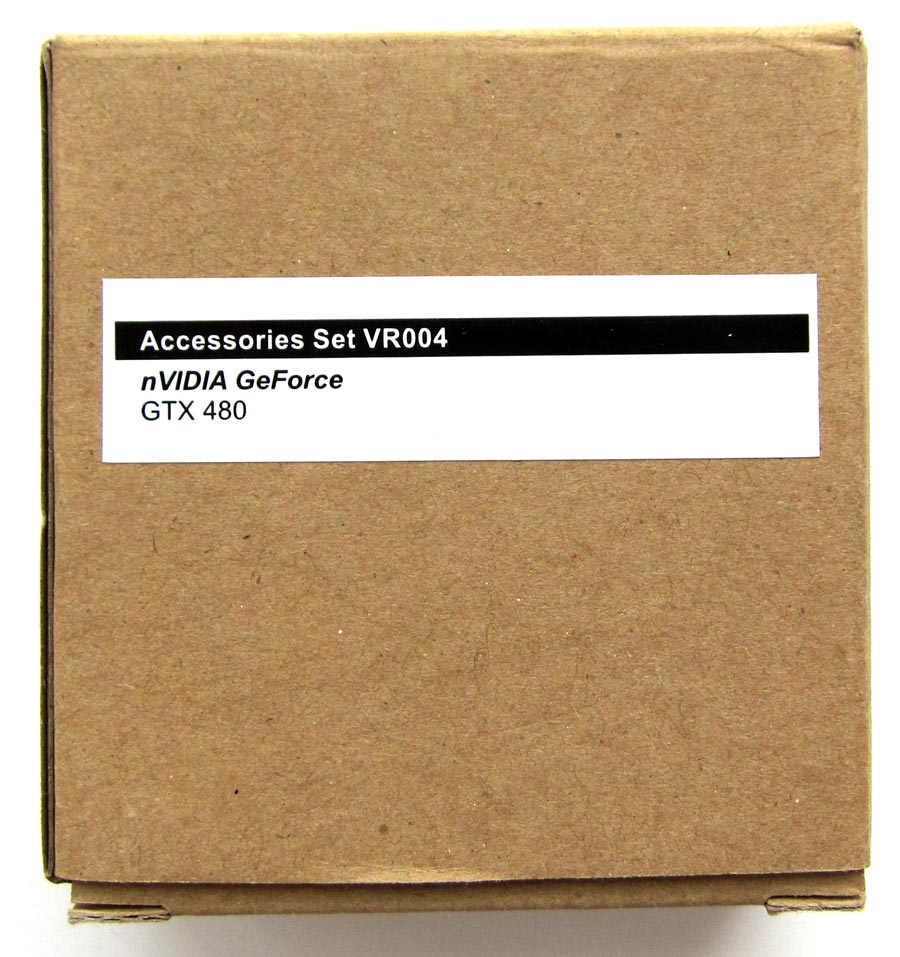

В комплекте с кулером не идут радиаторы для VRM и памяти видеокарты, по задумке авторов их охлаждением должен заниматься воздушный поток от трёх вентиляторов Accelero Xtreme IV, а также уже упомянутый бэкплейт-радиатор. Я решил ради собственного спокойствия озаботиться приобретением вот такого набора дополнительных алюминиевых радиаторов от ARCTIC (VR004), предназначенных для старушки GeForce GTX 480, но отлично подходящих и для GTX 980, как я позже выяснил:

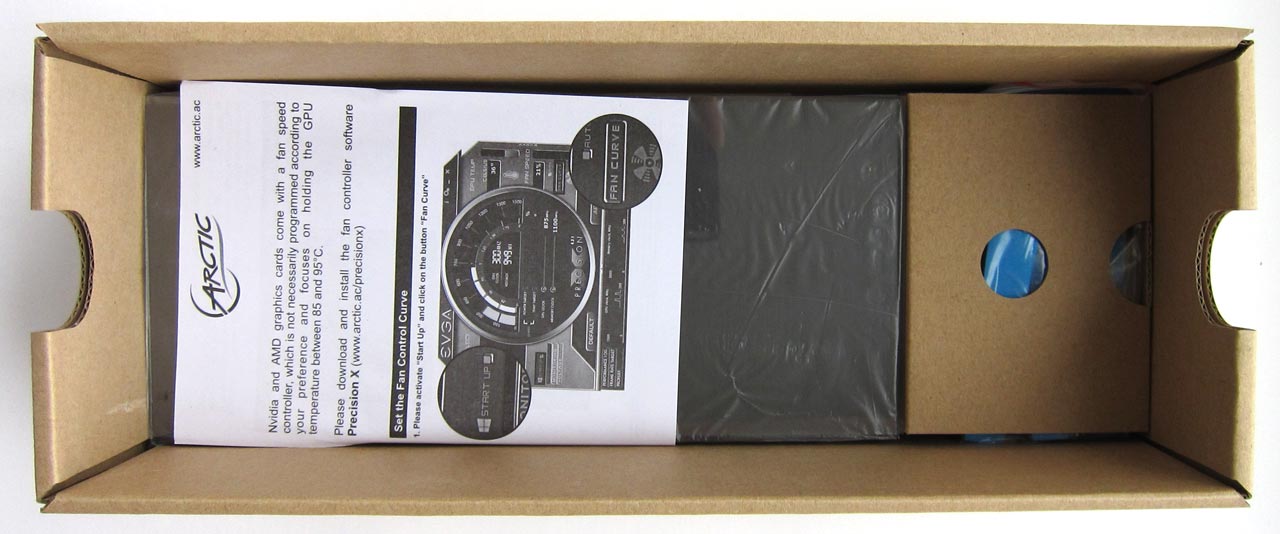

Предлагаю заглянуть внутрь коробки кулера:
Изделие и все аксессуары упакованы очень надёжно, что гарантирует их сохранность при транспортировке.

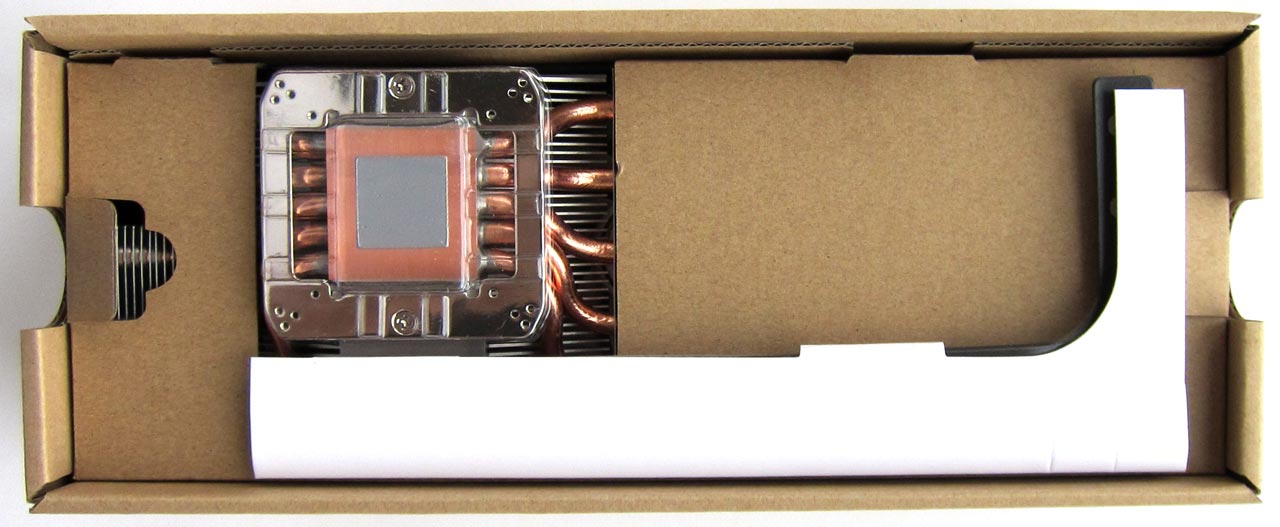

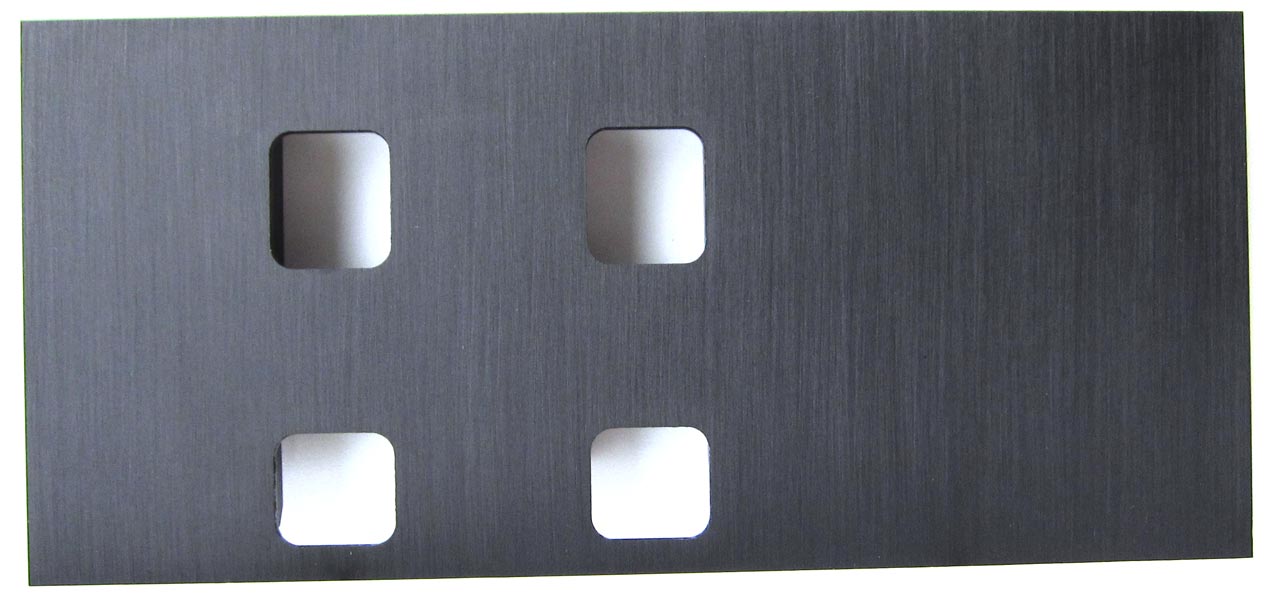

Под упакованным в картон радиатором (с уже установленным кожухом с вентиляторами) лежит вот что:

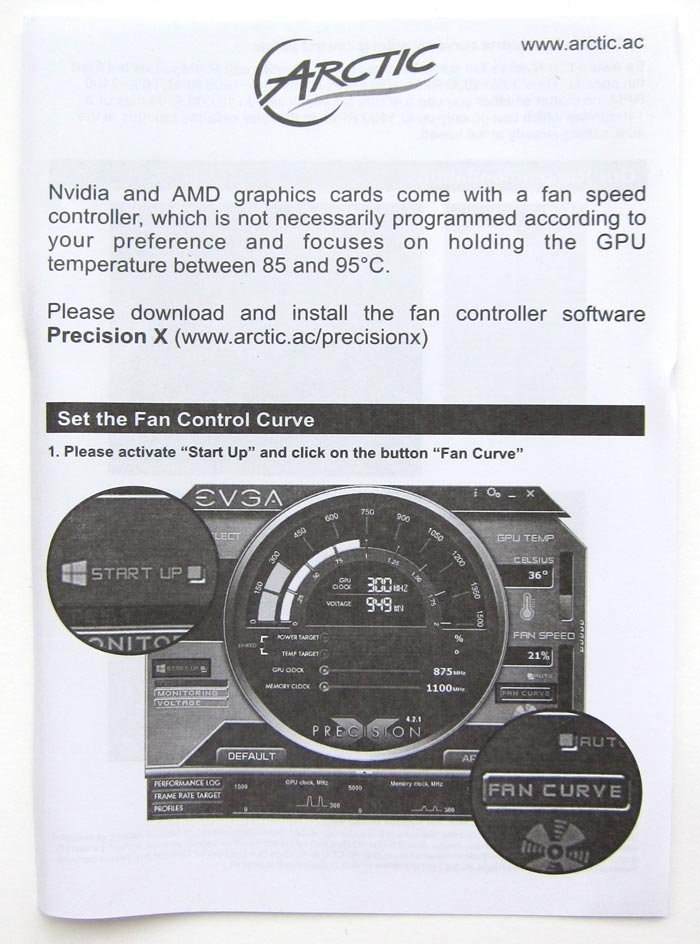

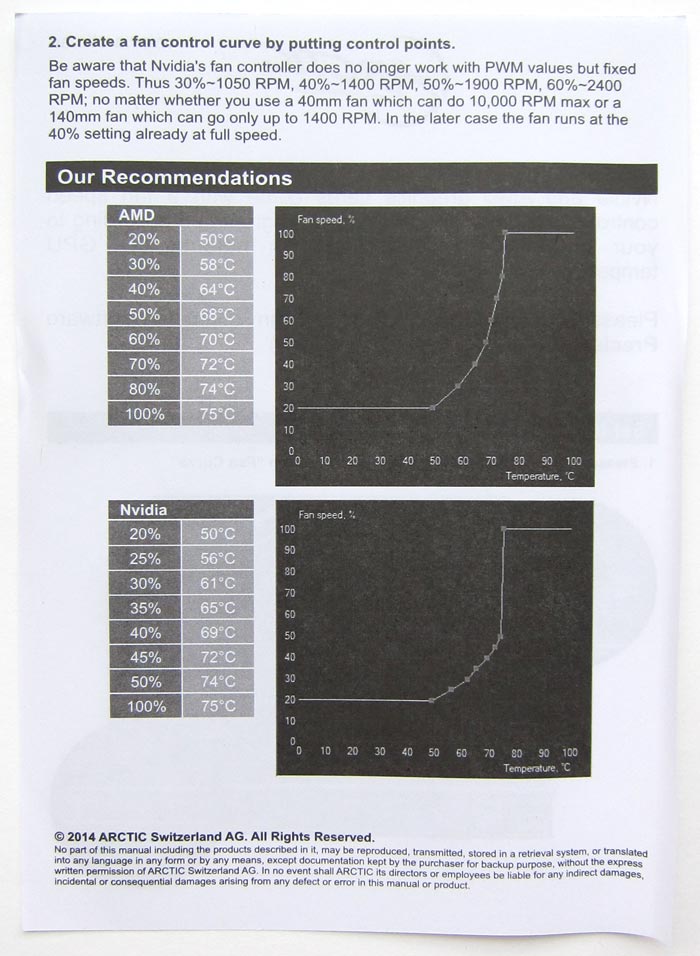

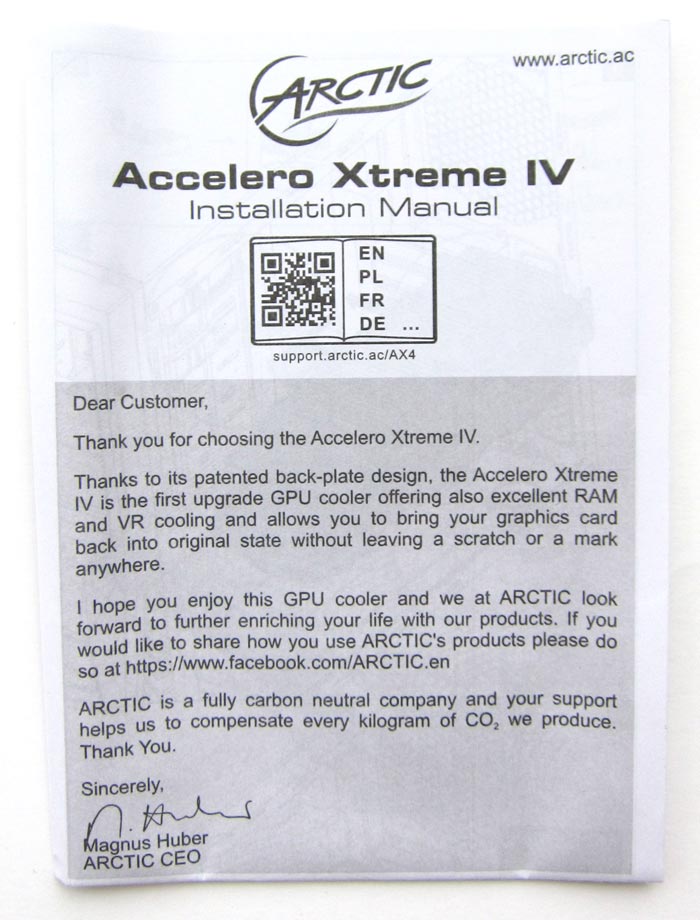

Компания ARCTIC не забыла одарить нас полезной макулатурой, прошу к ознакомлению:
|
|
|
|
Стоит отметить, что инструкция по установке кулера обновляется постоянно (вместе с расширением списка совместимых карточек), найти её можно тут и лучше сразу распечатать, а комплектной не пользоваться (хотя, если в ней уже имеется Ваша карта, то разницы быть не должно) во избежание ошибок при установке системы охлаждения на графический адаптер.
Вот что ещё идёт в комплекте с системой охлаждения:

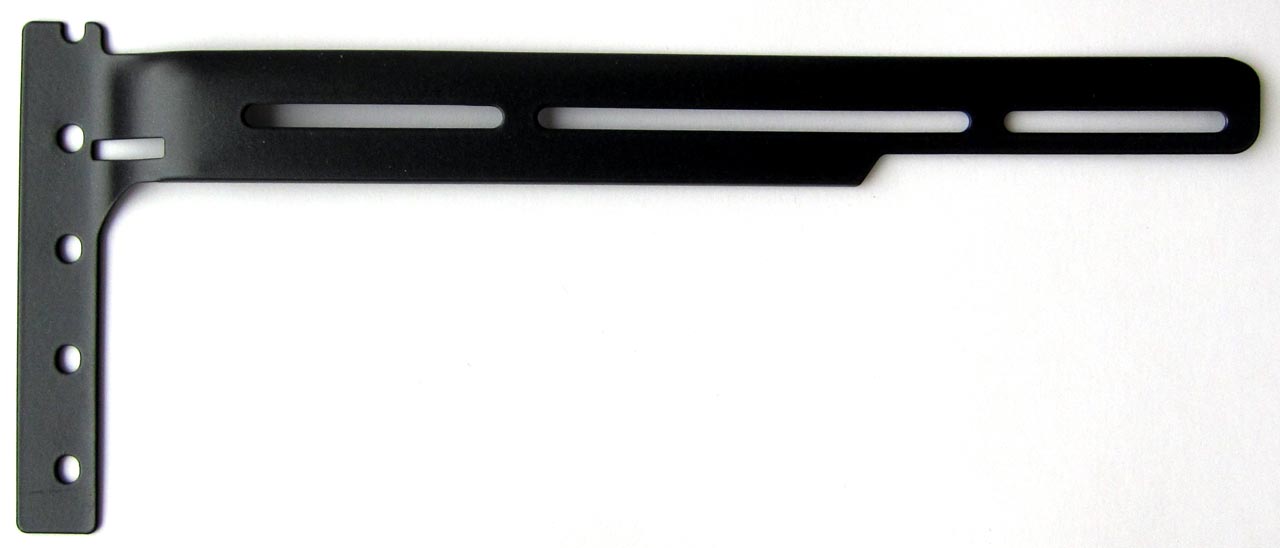

Этот кронштейн обеспечивает ребро жёсткости видеокарте. Аксессуар жизненно необходим, т.к. вместе с кулером её вес приближается к двум килограммам, установка карточки такого веса без доп.крепления весьма опасна для системой платы.

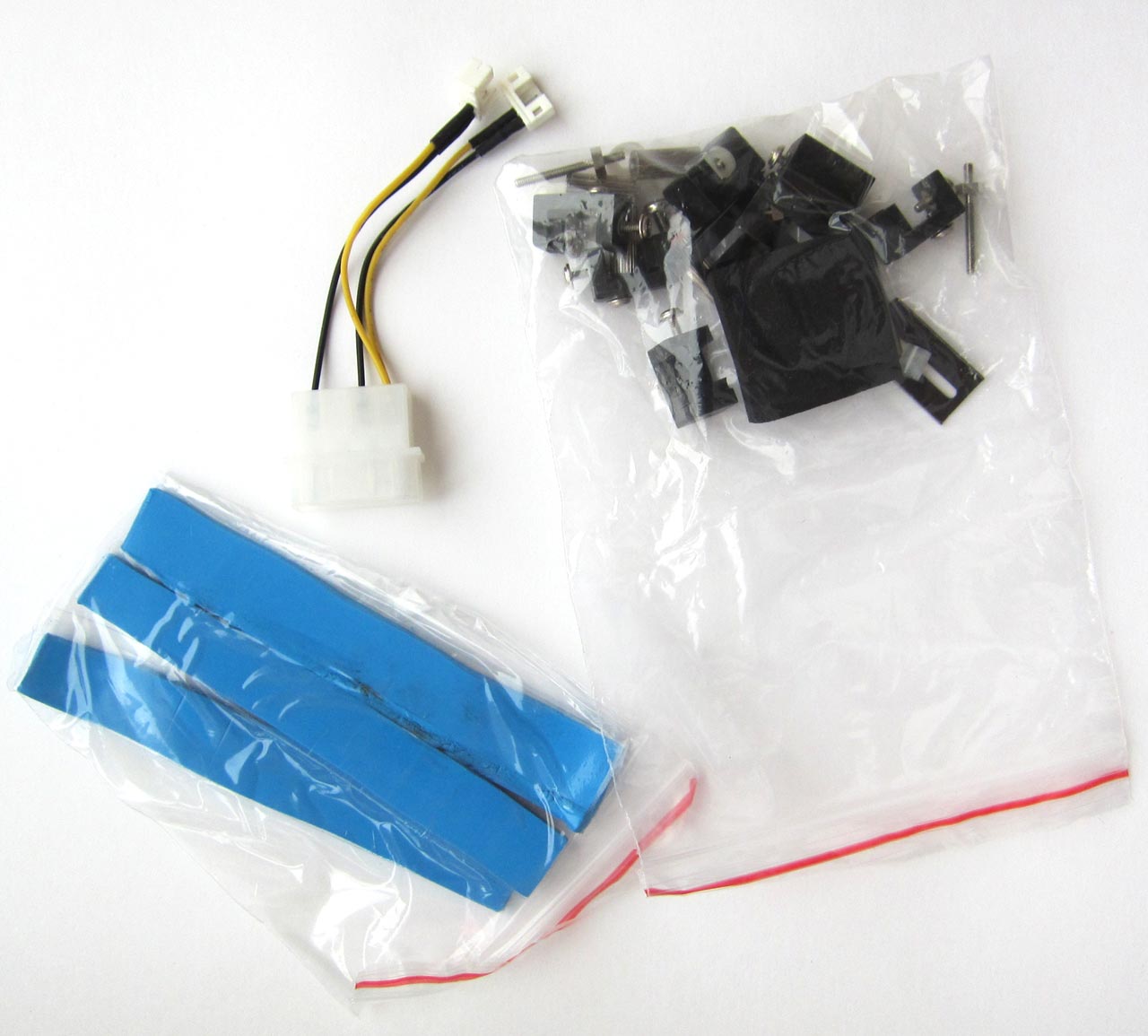

Далее показан набор винтиков и креплений, также видны термопрокладки (голубого цвета) и переходник питания (с двух 4-пиновых на 1 молекс) для вентиляторов кулера, который может пригодиться, если на Вашей видеокарте нет нужного коннектора для подключения вентиляторов творения ARCTIC:

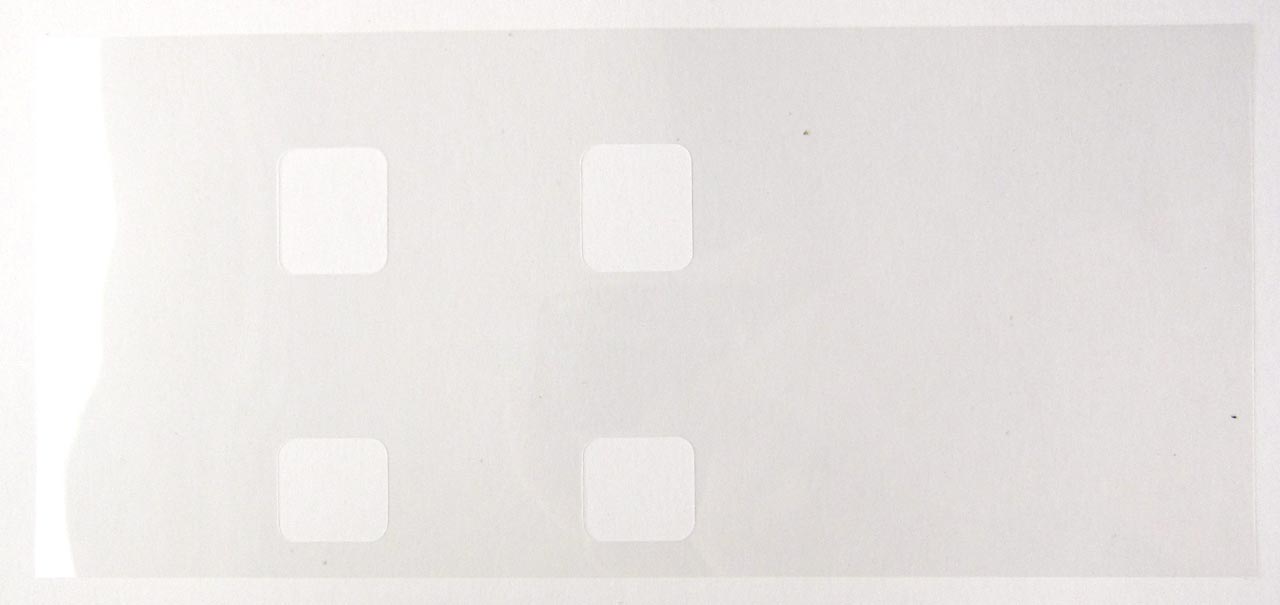

Показанная ниже прозрачная плёнка служит для предотвращения прямого контакта бэкплейта с задней стороной видеокарты, сделано это во избежание возникновения короткого замыкания:

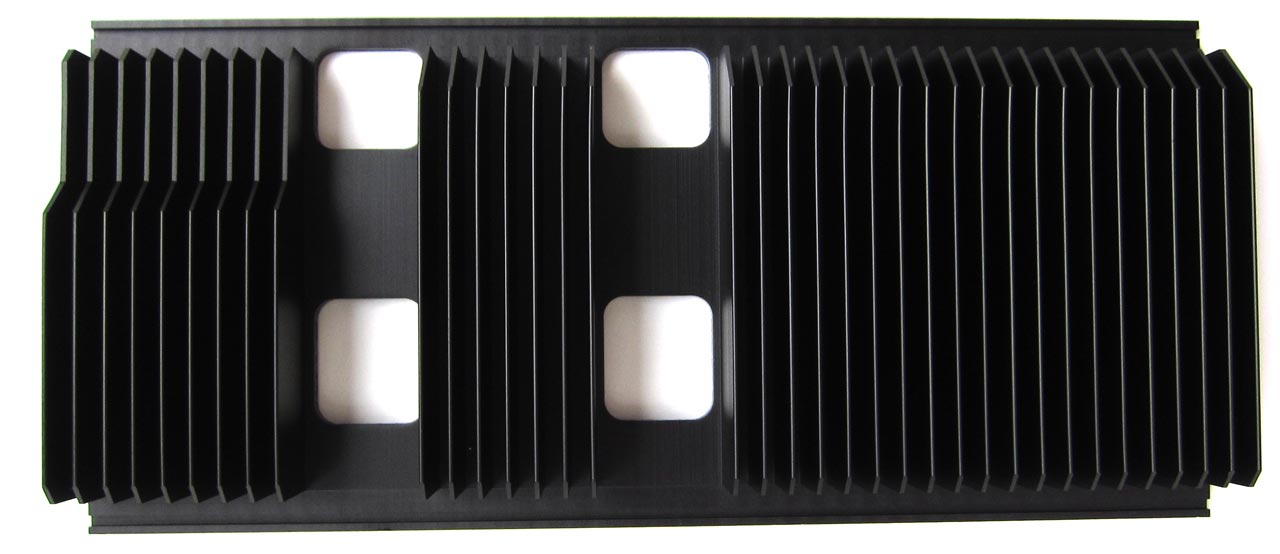

А вот и сам бэкплейт, вживую он выглядит ещё более внушительно (ещё бы, ведь его длина составляет 218мм, ширина - 98мм) чем на фото:

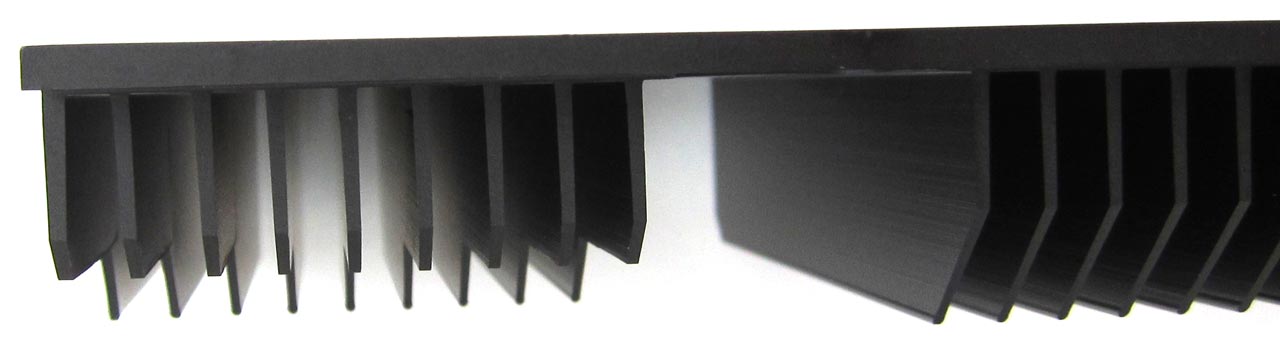

Он же, вид сбоку, обратите внимание на немалую его высоту - 23мм:
Не уверен, но высоту бэкплейта можно было бы уменьшить без потери эффективности путём увеличения количество его рёбер вдвое (нужно уменьшить расстояние между ними, нарастив количество).
А это его сторона, прилегающая к видеокарте:

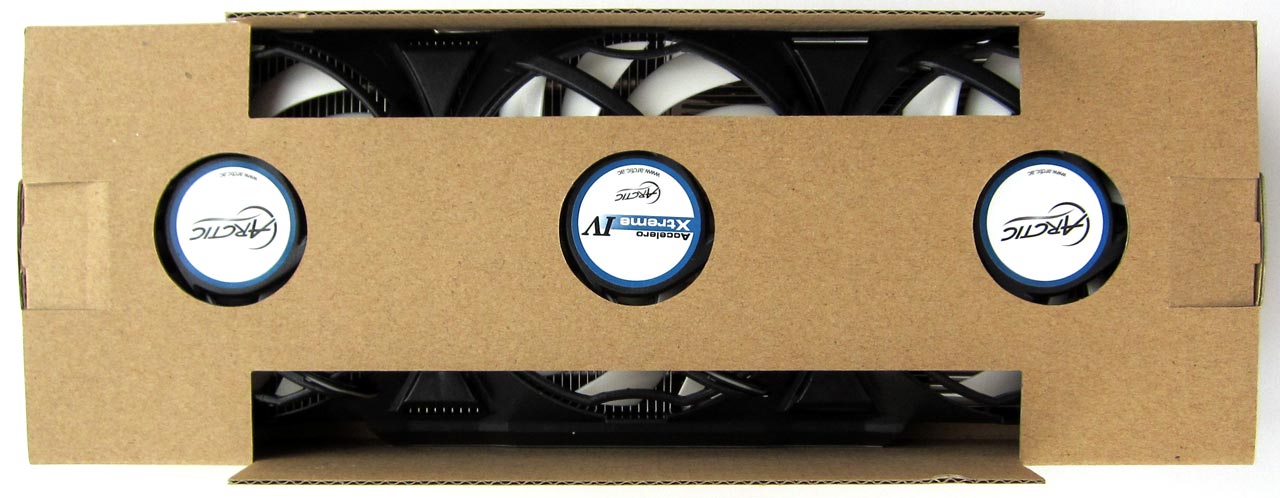

Вот как запакован кулер от ARCTIC:
Избавим бедолагу от картонного плена:

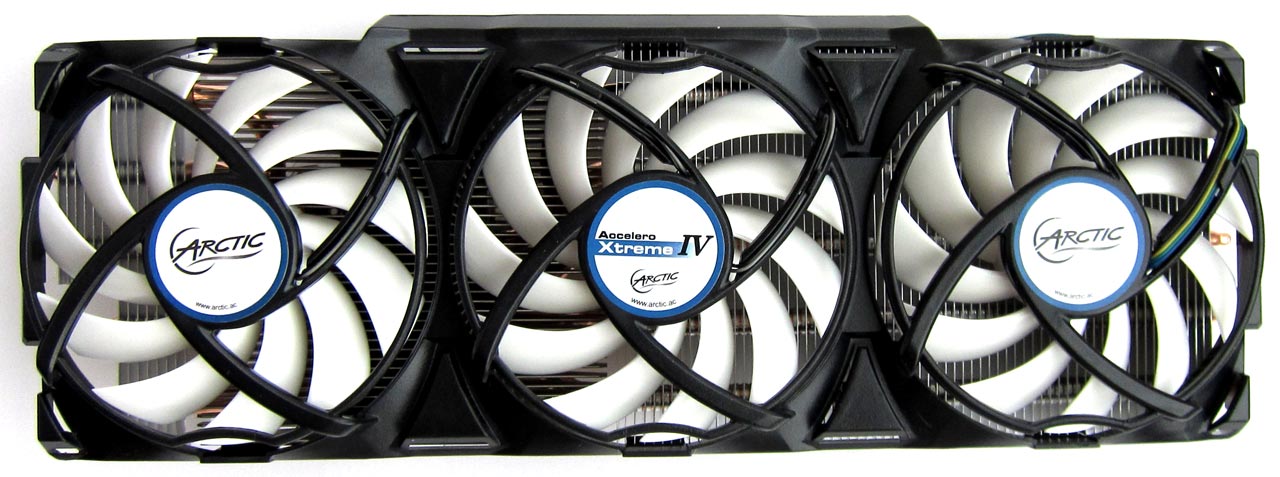

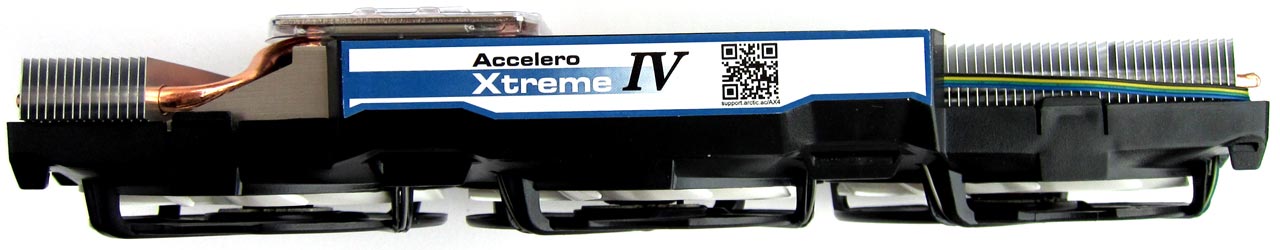

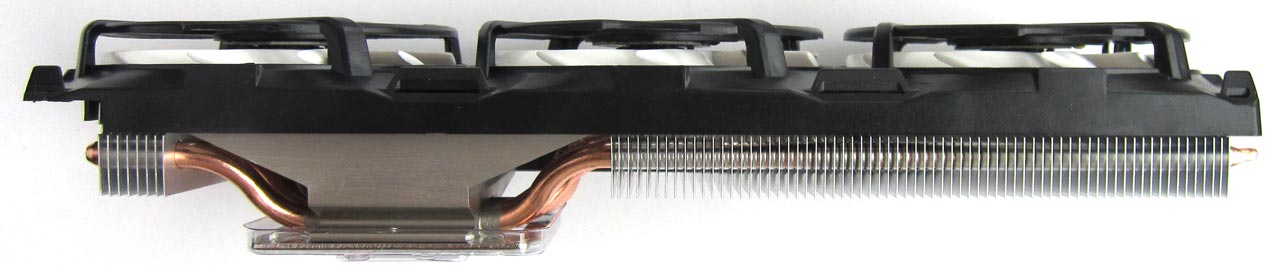

Что и говорить - кулер выглядит внушительно и радует глаз искушённого пользователя.

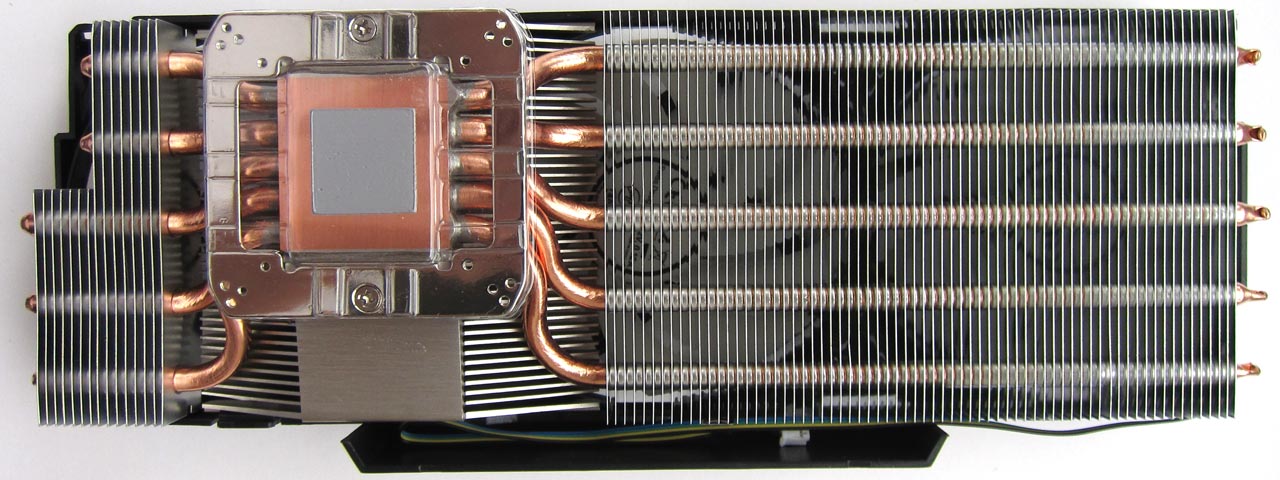

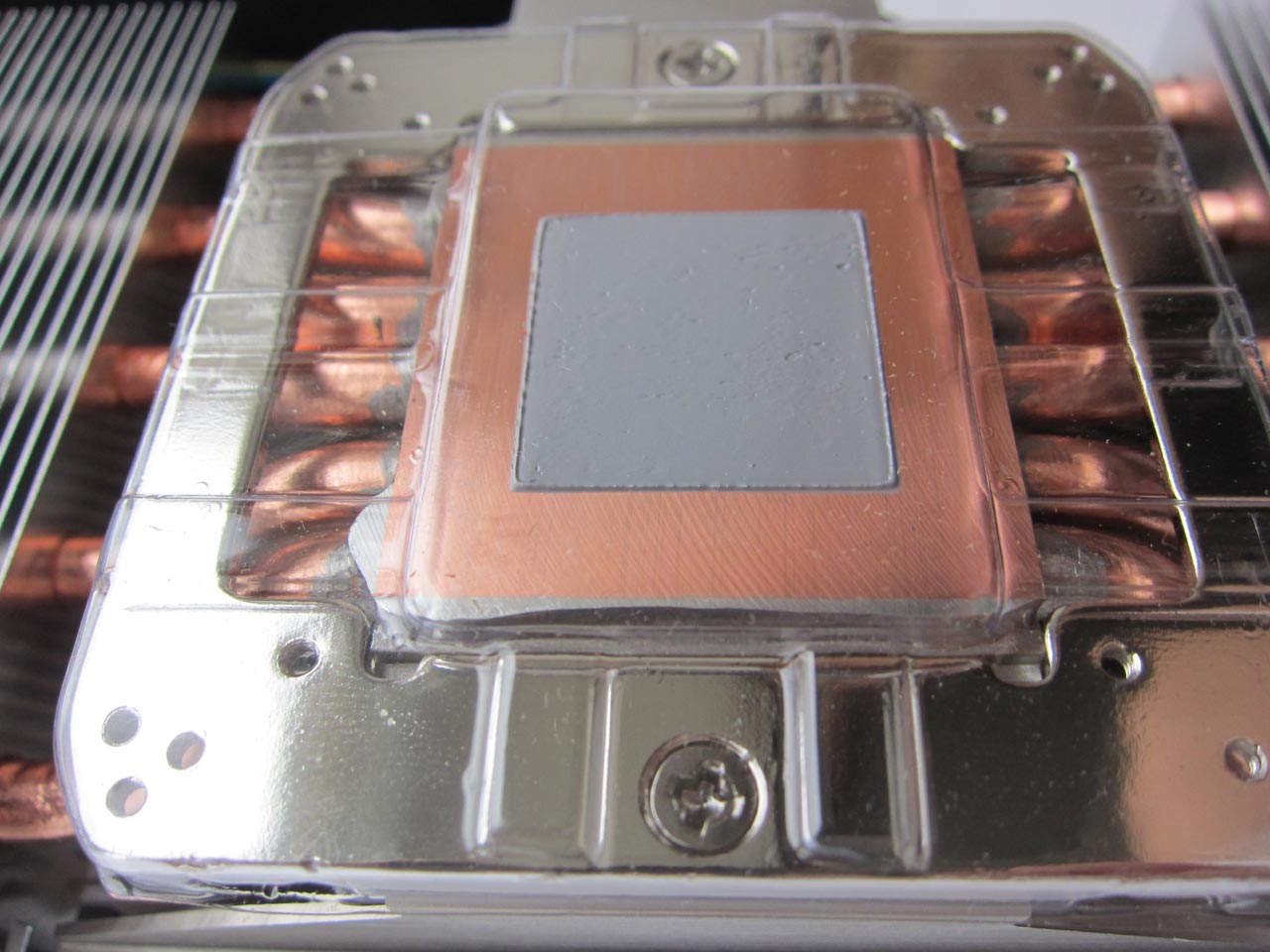

Важная часть радиатора крупным планом:
На медное основание тонким слоем нанесена термопаста ARCTIC MX-4, само основание и слой пасты защищены съёмной прозрачной крышкой.

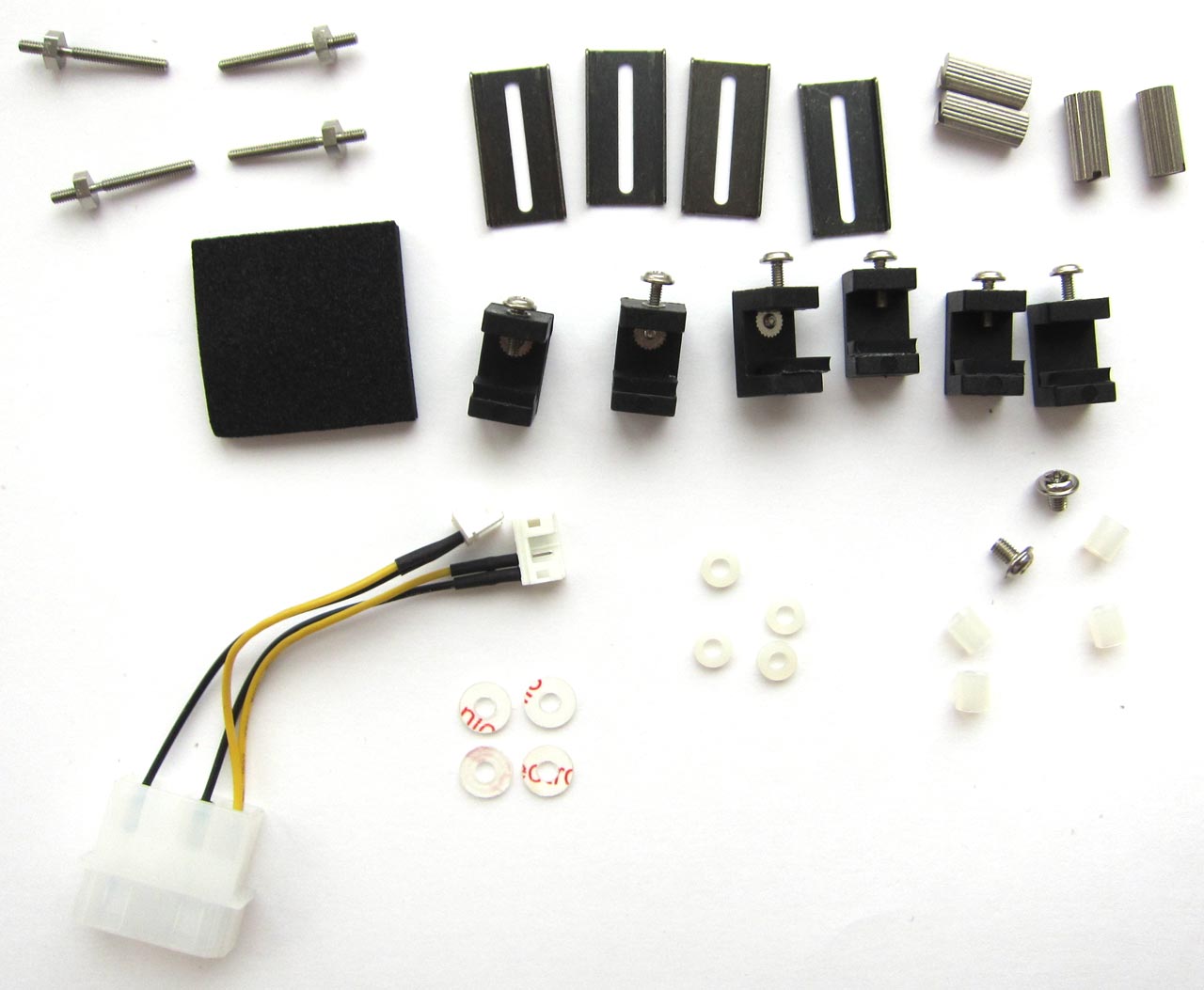

Комплект поставки изделия в распакованном виде, именно он позволит нам установить кулер на видеокарту GeForce GTX 980:

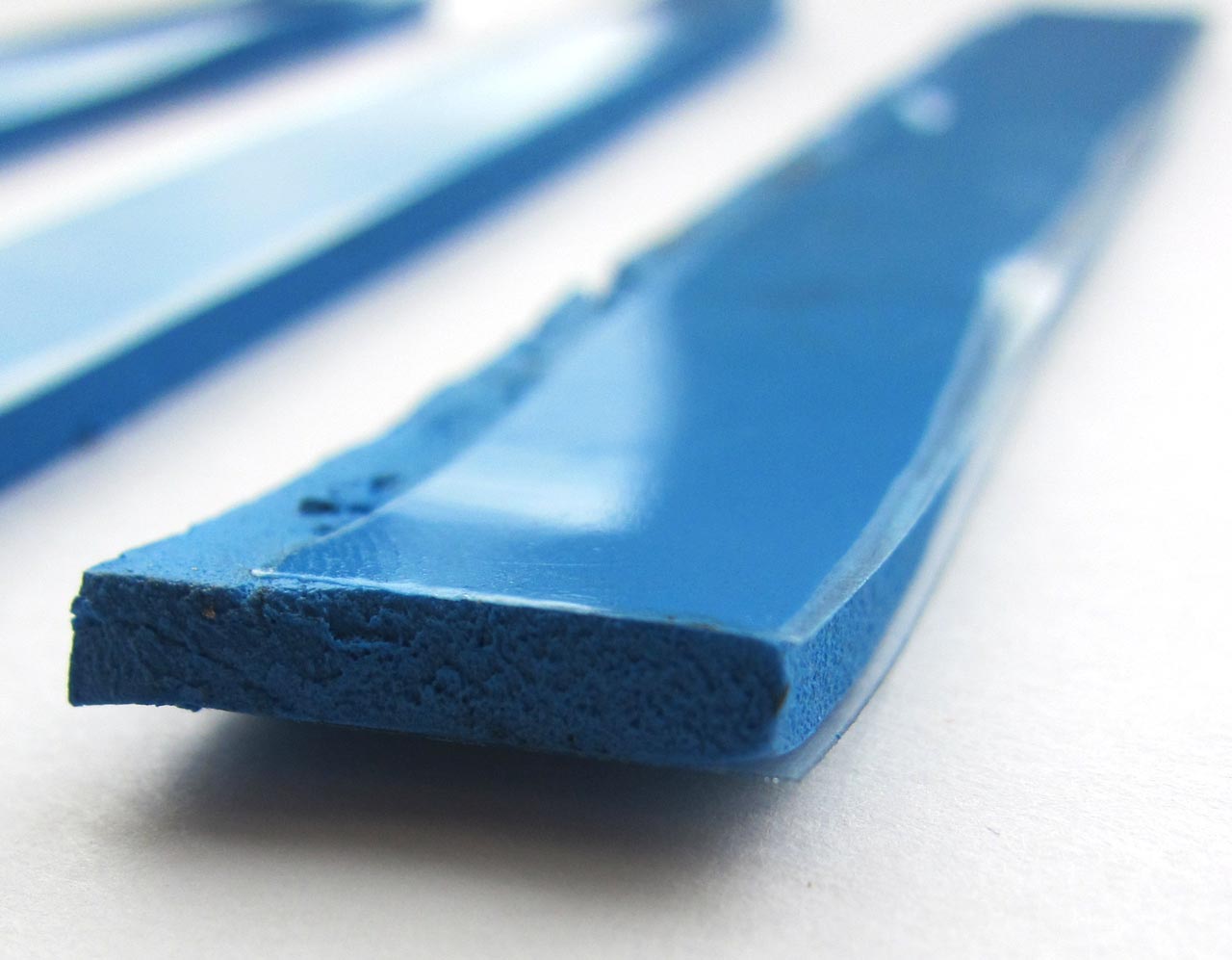

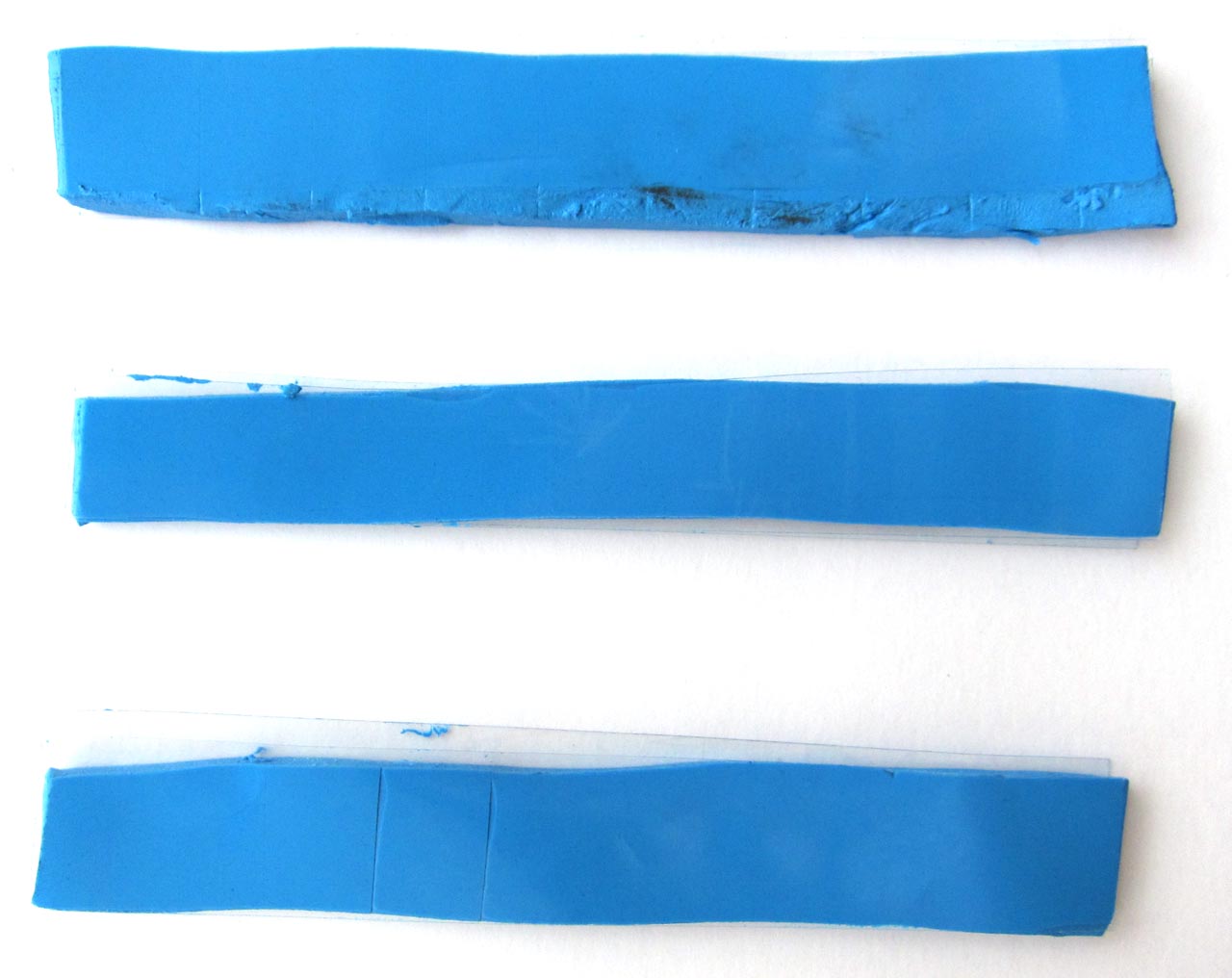

Термопрокладки, отчасти похожие по консистенции на пластилин:
Как видно на фото ниже, с двух сторон эти термопрокладки защищены тонкой прозрачной плёнкой:

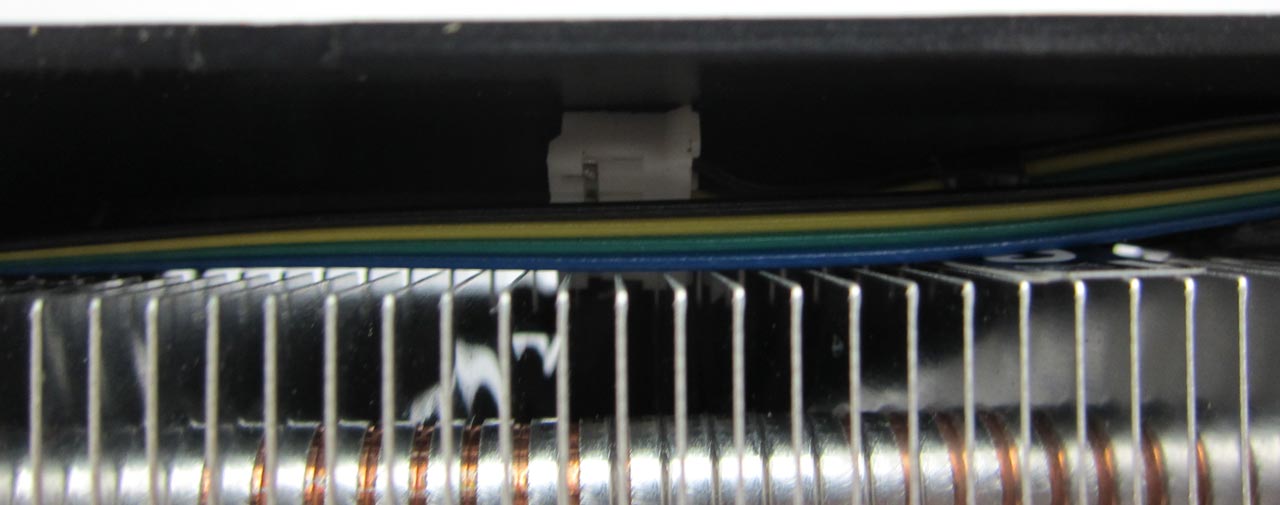

Внутри радиатора спрятан провод с коннектором питания, через который кулер Accelero Xtreme IV скоро будет подключен к видеокарте:

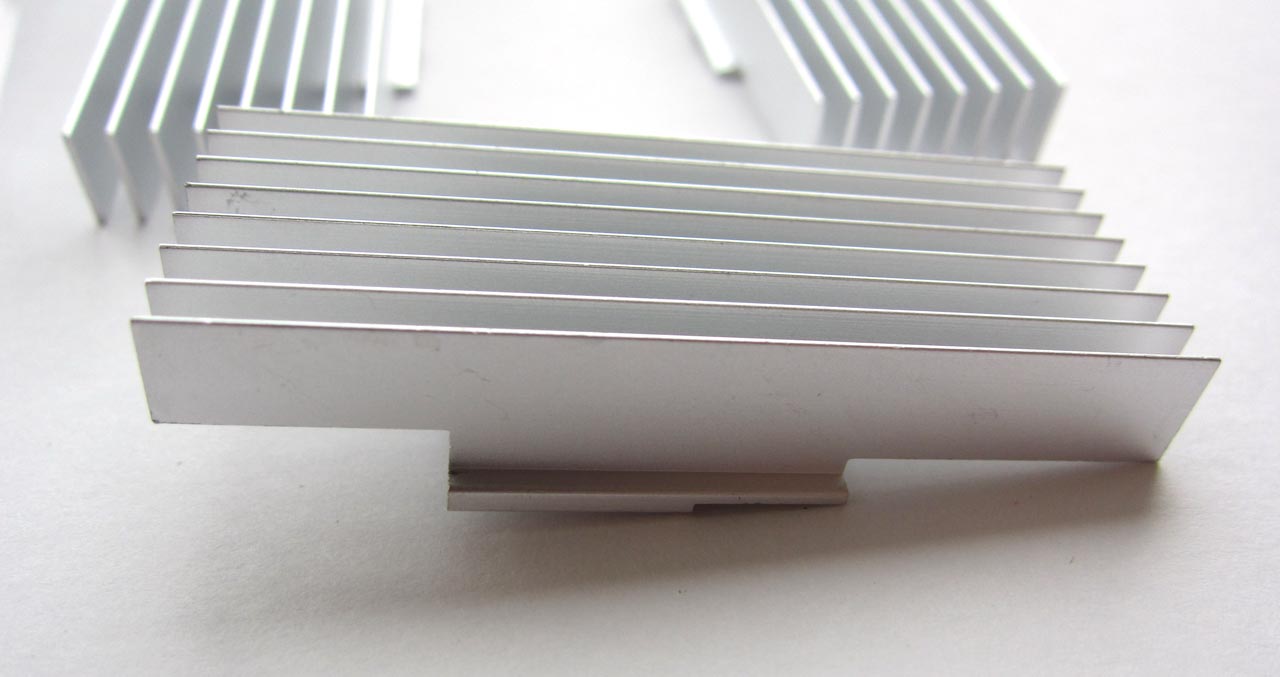

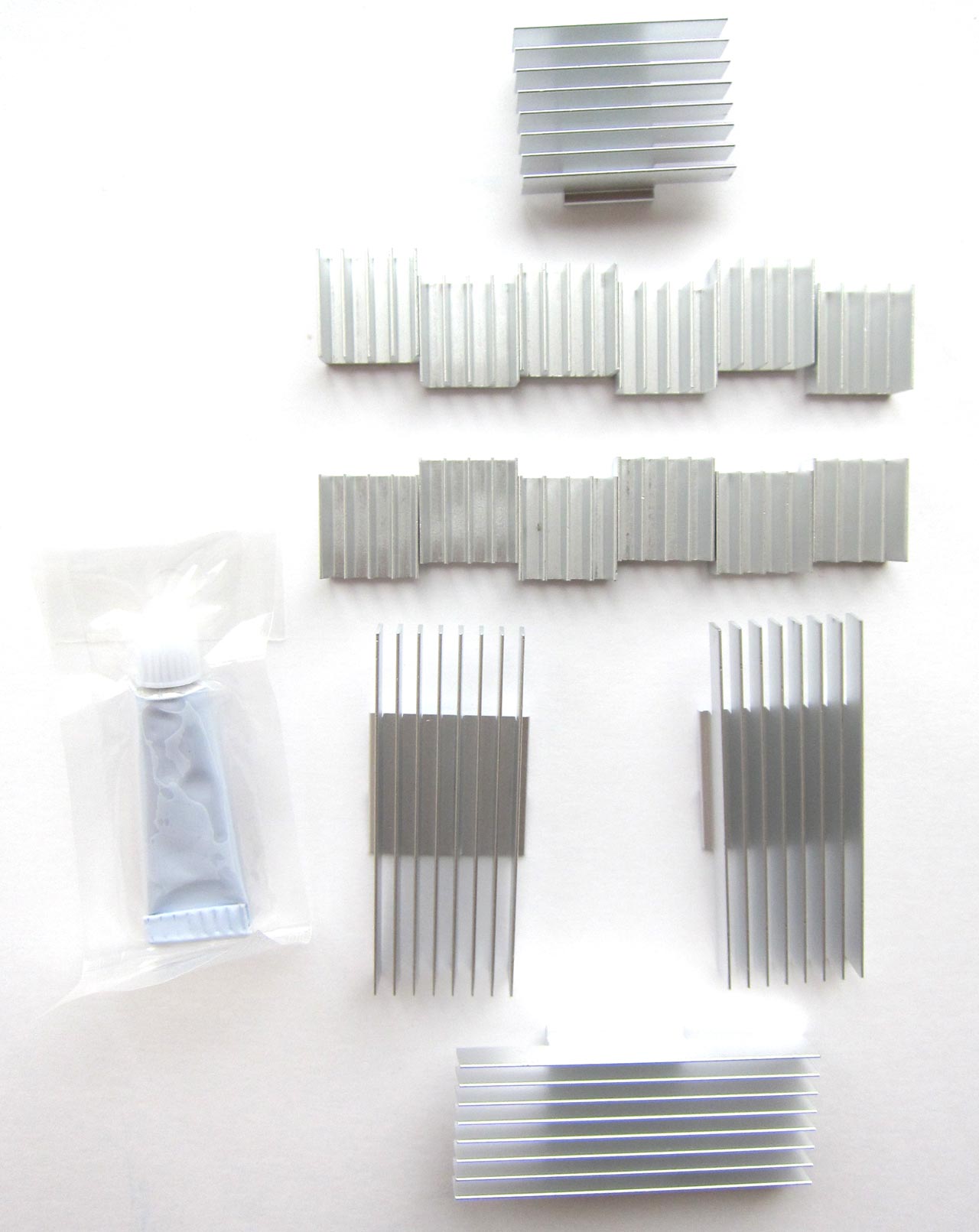

Ниже показан комплект радиаторов, которые я приобрёл отдельно (те, что предназначены для GTX 480)
Ну что же, теперь мы знаем, с чем придётся иметь дело, так что самое время приступить к подготовке карточки от Nvidia к значительной метаморфозе с помощью кулера от ARCTIC.
