Заглянем внутрь Onda GeForce GTX460 1ГБ

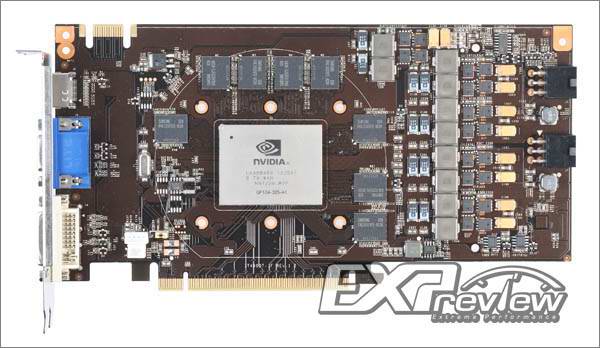

Фотография печатной платы видеокарты. Вид спереди.

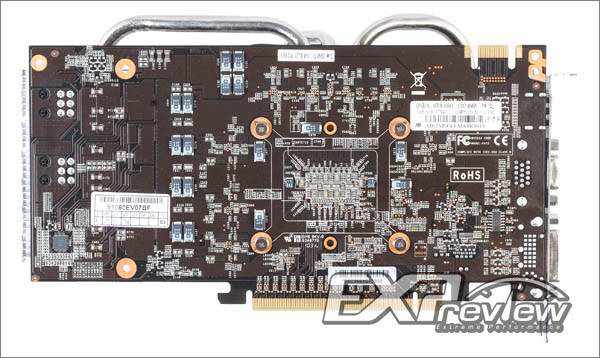

Фотография печатной платы видеокарты. Вид сзади.
В конструкции печатной платы видяшки применены танталовые конденсаторы, это хороший знак и признак того, что производитель серьёзно отнёсся к подбору компонентов карты.

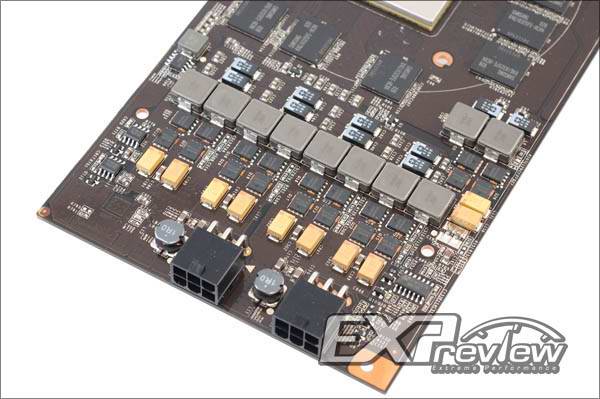

Также стоит отметить, что в видеокарте используется 6-и фазовое питание (4 фазы для графического ядра и 2 для памяти). За функцию PWM отвечает чип Richtek RT8841. Также применены мосфеты корейского производства MagnaChip и МОП-транзисторы с корпусом PowerFlat56. Практически тоже самое мы уже видели в обзоре Zotac GeForce GTX460 2ГБ (Zotac GTX 460-2GD5).

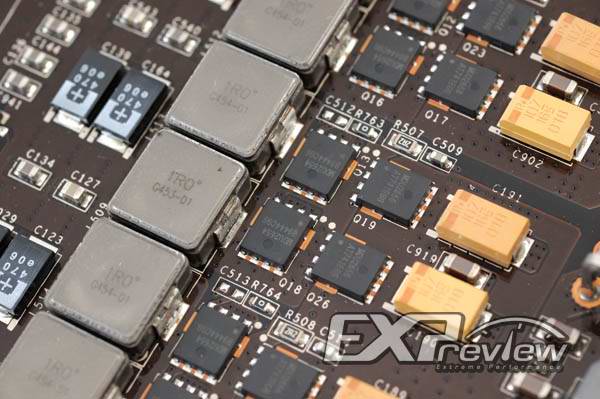

На фотографии выше мы видим жёлтые и чёрные конденсаторы. Жёлтые - те самые танталовые, серии T491 производства KEMET, а чёрные это 470 POSCAP от Sanyo.

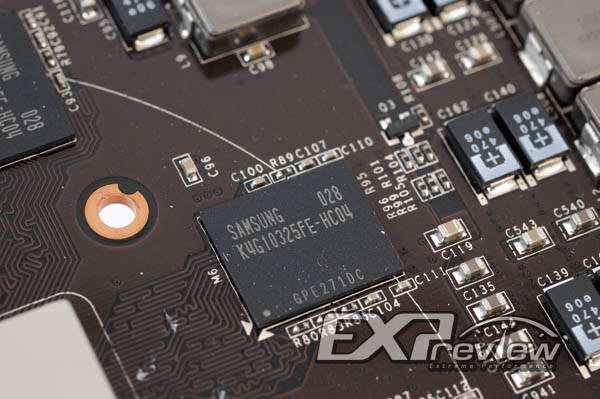

На видеокарте установлена GDDR5 0.4нс память с 256-битной шиной производства Samsung, общий объём - 1ГБ. Теоретический её максимум - 5000МГц, а в версии карточки Onda, её скорость зафиксирована на 4000МГц, что даёт довольно-таки большой простор для оверклокерской деятельности.

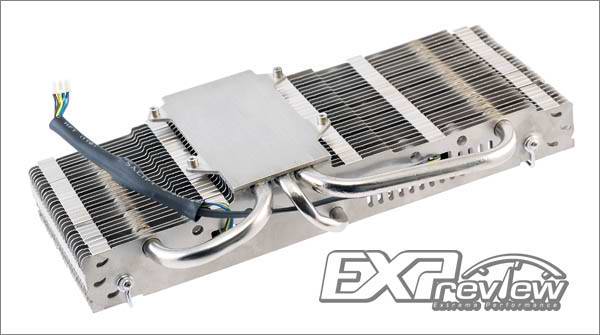

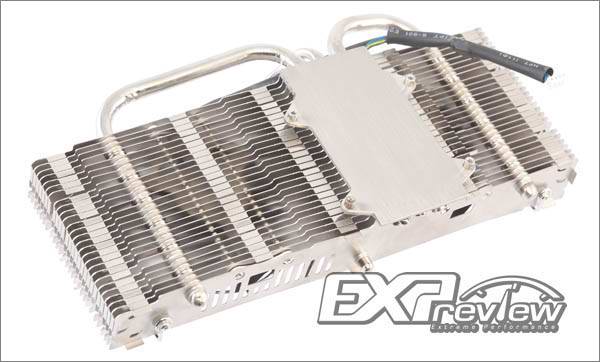

На фотографиях выше запечатлён радиатор видеокарты. В его конструкции используется 27 алюминиевых рёбер, пронизываемых тремя теплотрубками, о которых мы говорили чуть ранее. Общая площадь рассеивания тепла - 2100 квадратных сантиметров. Тут автор обзора отмечает, что рёбра радиатора закреплены под разными углами, т.е. работа сборщика довольно груба.

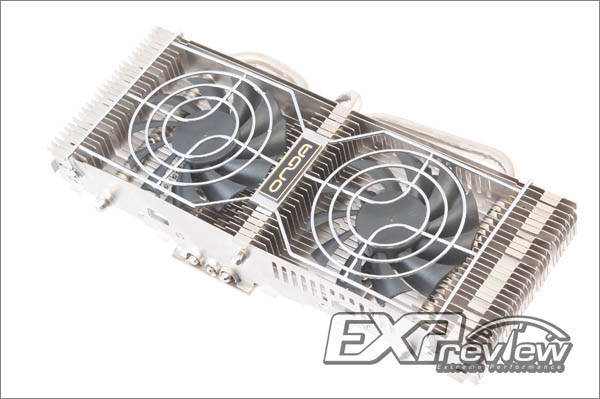

Вентиляторы, а их два и оба 80мм, управляются посредством PWM и максимальная скорость вращения их лопастей составляет 3000 оборотов в минуту, однако под нагрузкой они крутятся на 2100 об/мин.

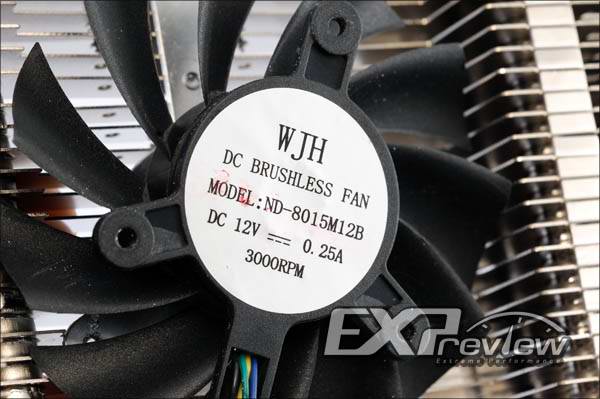

На фотографии выше виден коннектор питания пары вентиляторов, а на фото ниже находится вентилятор, собственной персоной. Судя по названию модели он, возможно, состоит в родстве с Titan TFD-8015M12B, характеристики которого следующие:
- производительность: 28.49 кубических футов в минуту
- воздушное давление: 2.11 мм H2O
- скорость вращения: 2500 оборотов в минуту
- наработка на отказ - 50000 часов
