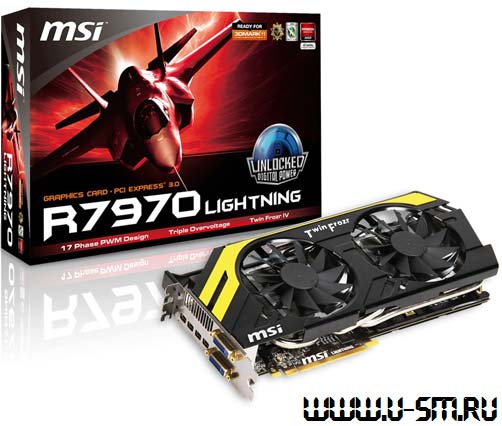

На прошлой неделе состоялась официальная премьера видеокарты Radeon HD 7970 Lightning от MSI. Журналисты с сайта HardWareHeaven оперативно опубликовали обзор этого творения рук человеческих, ну и без тестов также не обошлось.
Спецификации карточки нам покажут позже, а пока посмотрим на коробку изделия:
А вот комплект поставки новинки от MSI:
В него вошли следующие вещи: кабели питания, мостик CrossFire, переходники с mini-DisplayPort на DisplayPort, и с DVI на HDMI, диск с софтом и документация.
Далее представлено шесть фотографий видеокарты:
Сообщается, что новый кулер Twin Frozr IV занимает два слота в системном блоке ПК, ровно столько же, сколько и его предшественник. Система охлаждения состоит из кожуха с парой 100мм вентиляторов, радиатора с парой 8мм и тремя 6мм медными никелированными теплотрубками и металлической пластины, что охлаждает память и область силовых цепей. Дополнительная функция это пластины - добавление жёсткости печатной плате (дабы та не перегибалась).
Кулер может очищать сам себя от пыли, для этого реализован механизм, который позволяет его (кулера) вентиляторам при старте ПК в течении 30 секунд вертеться в обратную сторону. Далее наше внимание привлекают к обратной стороне видеокарты, на которой имеется бэкплейт, также служащий в целях охлаждения MSI R7970 Lightning и придания ей дополнительной жёсткости. По центру обратной стороны карты находится округлый значок с названием компании-производителя, о том, что за ним находится речь пойдёт несколько позже.
Следующие четыре фото:
За значком MSI (который имеет светодиодную подсветку и меняет цвет в зависимости от нагрузки на видеоадаптер) прячется одна из главных "фич" карточки MSI R7970 Lightning - так называемый GPU Reactor, который обеспечивает графическое ядро видеокарты дополнительным питанием, для достижения более высокой стабильности разгона (наверное, речь идёт о возможно высокой планке стабильного разгона).
Карточка оснащена двойным BIOS, одно положение переключателя ведёт к поднятым заводским частотам, другое положение выключателя обеспечивает референсные частоты, как у эталонного HD 7970.
В районе центра печатной платы изделия находятся точки замеров напряжения, столь нужные для осуществления экстремального оверклокинга. Они позволяют замерять напряжение на GPU, памяти и VDDCI. Утилита MSI Afterburner даёт возможность владельцам данной карточки мониторить температуру графического ядра, памяти и MOSFETов.
Вместо привычных двух mini-DP, HDMI и DVI, компания MSI решила, что её карточке хватит четырёх mini-DP и пары DVI. Такое сочетание видеовыходов позволяет задействовать режим Eyefinity с разрешением 5760x1080, либо же 3x 2560x1600 и 2x 1920x1200.
Питание видеокарты переработано, если сравнивать её с обычной HD 7970. MSI Radeon HD 7970 Lightning питается от двух 8-и пиновых коннекторов, TDP заявлено в районе 230 ватт. Схема питания изменена с 5+1+1 на 14+2+1, плюс в изделии тайваньской компании используются пресловутые "компоненты военного класса" третьей версии, реальной пользы от предшественников которых видно не было.
На скриншотах выше можно увидеть MSI R7970 Lightning с BIOS номер 1 (частоты 1070/5600МГц) и с BIOS номер 2 (эталонные частоты 925/5500МГц).
Конфигурация тестового стенда и сами тесты
Видеокарты:
- MSI R7970 Lightning 3ГБ
- NVIDIA GeForce GTX 580 OC 3ГБ (Zotac/Dual Fan)
- AMD Radeon HD 7970 3ГБ
Процессор: Intel Core i7-3960X
Материнская плата: ASRock X79 Extreme9
Оперативная память: 4x 4ГБ Corsair Vengeance DDR-1600
СВО на процессор: Intel RTS 2011 Liquid Cooler
Блок питания: Corsair AX1200
Накопитель: OCZ Agility 3 300ГБ SSD (для ОС)
Клавиатура: Razer BlackWidow Ultimate
Мышь: Roccat Kone[+]
Гарнитура: SteelSeries 7H
ОС: Windows 7 Ultimate 64-бит SP1
Драйверы:
- AMD Catalyst "Март 2012" с последними CAP
- Forceware 296.10
Системный софт:
- DirectX 11
- Intel 9.2 Chipset
- Intel Storage 3.0
- Realtek 2.67 Audio
- Google Chrome
- Flash Player 11
- PowerDVD 11
- Cyberlink MediaExpresso
- Fraps
- GPUz
Игры и бенчмарки:
- Battlefield 3
- Batman Arkham City
- F1 2011
- Totalwar Shogun 2
- Skyrim
- Star Wars: The Old Republic
- Mass Effect 3
- World of Warcraft
- 3DMark 11
Сообщается, что система собрана с чистого листа, так сказать. Накопитель форматировался, на него ставилась ОС, далее драйверы, обновления для ОС, бенчмарки, после производилась дефрагментация. Для каждого теста драйверы видеокарты были настроены в режим по-умолчанию, а тестируемые накопители, в перерывах между бенчмарками, проходили процедуру Sanitary Erased.
Что касается бенчмарков, то там где это было возможно, они проводились по три раза, после чего уже данные заносились в таблички. На весь софт установлены все имеющиеся патчи, а "железо" прошито новейшими версиями BIOS/прошивок. Говорится, что для игр без встроенных бенчмарков использовался FRAPS.
3DMark 2011
Тестирование проводилось на пресете Extreme:
Тут и далее - MSI R7970 Lightning гонялась в обоих положениях переключателя BIOS, плюс в разгоне (1265/6020МГц).
Battlefield 3 - DirectX 11
Настройки игры будут показаны ниже более подробно, хотя на графиках они есть тоже, но частично.
Тестирование проводилось при следующих настройках:
Вот как выглядела игра на таких настройках:
Skyrim - DirectX 9
Настройки графики в игре:
Внешний вид игры при таких настройках:
F1 2011 - DirectX 11
Настройки графики в игре на скриншотах ниже:
А это уже игровая графика:
Shogun 2 Total War - DirectX 11
Настройки игры:
Игровая графика при настройках выше:
Batman Arkham City - DirectX 11
Настройки графики в игре:
Скриншоты из игры при таких настройках графики:
Star Wars: The Old Republic - DirectX 9
Графика в игре была настроена следующим образом:
Скриншоты из игры при указанных выше настройках графики:
World of Warcraft - DirectX 11
Поглядим на настройки графики:
Скриншоты из игры при указанных выше настройках графики:
Mass Effect 3
Вновь два скриншота с настройками графики:
Скриншоты из игры при указанных выше настройках графики:
Далее нам демонстрируют, насколько быстро видеокарта от MSI справляется с кодированием видео в Cyberlink MediaExpresso:
YouTube HD
В данном тесте просматривалось видео с YouTube в разрешении 1920х1080, посредством не ясно какого браузера (вероятно, Chrome, как и в следующем тесте) с последней версией Flash-плеера.
HTML 5
Работа в Chrome с документом в HTML5 с включенным аппаратным ускорением посредством видеокарты.
Энергопотребление/температурный режим/уровень шума/разгон
Для замера энергопотребления в простое, в течении 5 минут на включенном ПК не предпринималось никакой активности. Показатель максимальной нагрузки брался прямо во время тестирования видеокарты. Шум замерялся во время самых тяжёлых в графическом плане тестов.
| Энергопотребление в простое | Энергопотребление в нагрузке | Температура в простое | Температура в нагрузке | |
| MSI R7970 Lightning с дефолтным BIOS | 140 ватт | 298 ватт | 32°C | 72°C |
| MSI R7970 Lightning с разогнанным BIOS | 130 ватт | 308 ватт | 31°C | 72°C |
| GeForce GTX 580 в разгоне | 136 ватт | 351 ватт | 30°C | 67°C |
Что касается шума от системы охлаждения новинки, то тут нам предлагают посмотреть видео и послушать глас графического адаптера (нужно навести мышь ниже, чтобы появилось окно проигрывателя):
Также запечатлён момент выключения системы охлаждения в режиме Zero Core:
Разгон
Гналась карточка, по всей видимости, без повышения напряжения на ядре. Разгон осуществлялся с помощью MSI Afterburner.
| Тактовая частота по-умолчанию (МГц) | Тактовая частота в разгоне (МГц) | 3DMark 11 на частоте по-умолчанию | 3DMark 11 на повышенных частотах | |
| MSI Radeon HD 7970 Lightning | 1070/1400 | 1265/1505 | X3014 | X3282 |
Автор отмечает, что разгон у MSI R7970 Lightning получился более крутым, чем у всех HD 7970, которые он тестировал ранее. Неужели толк от "компонентов военного класса" всё же есть?
Выводы
В выводах мы видим всяческое восхваление продукта MSI, мол данный вендор поднял итак прекрасную видеокарту HD 7970 на совершенной новый уровень, всё благодаря качественным компонентам, изменённой системе питания и эффективному кулеру (который вдобавок к качественному выполнению своей работы, ещё и чистит сам себя от пыли).
Разгоном карточка также порадовала, как и общей производительностью. Автор оригинального материала пишет, что ценник карточки неизвестен, хотя вроде как ранее была объявлена стоимость в 620 долларов США. Если сравнить с рекомендованной ценой оригинальной HD 7970 ($549), то получается несильно-то и дороже, учитывая стоимость одного только кулера для HD 7970 (та же Arctic требует от 98 до 100 долларов США).
Подводя итог, ревьювер даёт понять, что только что рассмотренное произведение MSI является самой впечатляющей видеокартой, что ему приходилось видеть.
Итоговая табличка:
В табличке описано (сверху вниз): качество изготовления, дизайн, стоимость, производительность, общая оценка. 10 из 10 - круче некуда.
Традиционно, после итоговой оценки, рассматриваемый девайс получает награду:
p.s. Обязательно посмотрите "Армаду" по HD 7970, она постоянно обновляется новыми видеокартами этого семейства.
Автор оригинальной статьи - Stuart Davidson, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru
Статья является вольным переводом, даже скорее, пересказом обзора устройства с сайта HardWareHeaven, она не нарушает ничьих прав, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанного выше Интернет-ресурса
