Продолжаю недавно начатый цикл материалов, посвящённых довольно приятной по соотношению цена/производительность видеокарте GTX 670. В тот раз это будет пересказ обзора/теста с techPowerUP, посвящённого творению ASUS на базе GTX 670.
Как это принято в материалах с tPU, обзор начинается со сводной таблички с характеристиками тестируемой видеокарты и некоторых других решений.
| GTX 690 | GTX 680 | ASUS GeForce GTX 670 DirectCU II TOP | GTX 580 | |
| Потоковые процессоры | 2 х 1536 | 1536 | 1344 | 512 |
| Текстурные блоки |
2 х 128 | 128 | 112 | 64 |
| ROPы | 2 х 32 | 32 | 32 | 48 |
| Частота ядра |
915МГц | 1006МГц | 1058МГц | 772МГц |
| Частота шейдеров |
Н/Д | Н/Д | Н/Д | 1544МГц |
| Частота Boost | 1019МГц | 1058МГц | 1137МГц | Н/Д |
| Частота памяти |
6.008ГГц GDDR5 | 6.008ГГц GDDR5 | 6.008ГГц GDDR5 | 4.008ГГц GDDR5 |
| Шина памяти |
2 х 256-бит | 256-бит | 256-бит | 384-бит |
| Объём памяти |
2 х 2ГБ | 2ГБ | 2ГБ | 1.5ГБ |
| FP64 | 1/24 FP32 | 1/24 FP32 | 1/24 FP32 | 1/8 FP32 |
| TDP | 300 ватт | 195 ватт | 170 ватт | 244 ватта |
| Количество транзисторов |
2 х 3.5 миллиарда | 3.5 миллиарда | 3.5 миллиарда | 3 миллиарда |
| Тех.процесс изготовления |
TSMC 28нм | TSMC 28нм | TSMC 28нм | TSMC 40нм |
| Стоимость, установленная при запуске решения |
$999 | $499 | $420 | $499 |
Производительность новинки должна быть заметно выше, чем у референса из-за поднятой частоты ядра - с 915 до 1058МГц. При этом карта оснащается неплохим кулером DirectCU II (правда, его двухслотовым вариантом, который обычно более шумный, чем трёхслотовый, но я надеюсь, что тут не такой случай). Ценник всего на 20 долларов выше, чем у эталонной карточки, потому можно утверждать, что продукт имеет вполне вменяемую итоговую стоимость.
Я очень рад, что ASUS с введением новых видеокарт в строй, изменила упаковку хотя бы части своих изделий, убрав с неё фирменного "злого рыцаря на злом коне"

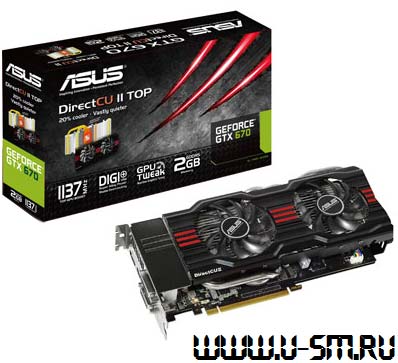

Ну ничего - и дизайн коробки, фото которой можно увидеть ниже, приестся с годами:
Комплект поставки изделия:
- сама видеокарта
- диск с драйверами и документация
- кабель питания PCI-E
Иначе как скудным комплект не назвать, хотя карточка довольно высокого уровня.
Давайте поглядим на графический адаптер GeForce GTX 670 вблизи:
Радует, что ASUS снабдила изделие бэкплейтом, ибо так меньше вероятность возникновения перегиба печатной платы и выхода изделия из строя из-за микротрещин.
Видеокарта GTX 670 от ASUS занимает два слота в системном блоке.
Видеовыходы у GeForce GTX 670 DirectCU II TOP имеются следующие: два DVI, полноразмерный HDMI и один полноразмерный DisplayPort.
До четырёх (на самом деле - пока что лишь до трёх) GTX 670, вне зависимости от производителя, смогут работать в SLI тандеме.
На фото изображена печатная плата GeForce GTX 670 от ASUS, вид спереди и сзади.
Поглядим на систему охлаждения, камрады:
Систему DirectCU II мы видели неоднократно, описывать тут особенно нечего.
На фото выше, помимо бэкплейта, можно разглядеть и радиатор для области VRM. Штука полезная, жаль что не все производители уделяют охлаждению области питания видеокарты должного внимания.
GTX 670 производства ASUS питается от пары 6-и пиновых коннекторов, как и референсная карта.
Для регулировки напряжения в этой карте используется чип CHiL 8318, позволяющий мониторить напряжение и менять его программным путём. Кстати, максимальное напряжение осталось прежним - 1.175 вольт (как и у GTX 670/680).
Фото показывает, что используется GDDR5 память производства компании Hynix. Её (памяти, не компании) маркировка - H5GQ2H24AFR-R0C, т.е. память та же самая, что и у обычной GTX 670. Работать она должна на 6000МГц (эффективных).
Перед нами графическое ядро GK104, сделанное по нормам 28нм. тех.процесса на мощностях TSMC (Тайвань). Количество транзисторов - 3.54 миллиарда.
