В очередной раз предлагаю прочесть мой пересказ с techPowerUP, в данном случае сказ пойдёт о GeForce GTX 770 от MSI, так называемом Gaming варианте. Новинка очень похожа на GTX 770 Lightning, но сильно дешевле.
Как это принято в материалах с tPU, обзор начинается со сводной таблички с характеристиками тестируемой видеокарты и некоторых других решений:
| GeForce GTX 570 | GeForce GTX 660 Ti | GeForce GTX 670 | Radeon HD 7970 | GeForce GTX 770 | MSI GeForce GTX 770 Gaming | HD 7970 GHz Ed. | GeForce GTX 680 | GeForce GTX 780 | GeForce GTX Titan | |
|---|---|---|---|---|---|---|---|---|---|---|
| Потоковые процессоры | 480 | 1344 | 1344 | 2048 | 1536 | 1536 | 2048 | 1536 | 2304 | 2688 |
| ROPы | 40 | 24 | 32 | 32 | 32 | 32 | 32 | 32 | 48 | 48 |
| Графическое ядро | GF110 | GK104 | GK104 | Tahiti | GK104 | GK104 | Tahiti | GK104 | GK110 | GK110 |
| Количество транзисторов | 3000M | 3500M | 3500M | 4310M | 3500M | 3500M | 4310M | 3500M | 7100M | 7100M |
| Объём буфера | 1280 МБ | 2048 МБ | 2048 МБ | 3072 МБ | 2048 МБ | 2048 МБ | 3072 МБ | 2048 МБ | 3072 МБ | 6144 МБ |
| Разрядность шины | 320-бит | 192-бит | 256-бит | 384-бит | 256-бит | 256-бит | 384-бит | 256-бит | 384-бит | 384-бит |
| Частота ядра | 732 МГц | 915 МГц+ | 915 МГц+ | 925 МГц | 1046 МГц+ | 1059 МГц+ | 1050 МГц | 1006 МГц+ | 863 МГц+ | 837 МГц+ |
| Частота памяти | 950 МГц | 1502 МГц | 1502 МГц | 1375 МГц | 1753 МГц | 1753 МГц | 1500 МГц | 1502 МГц | 1502 МГц | 1502 МГц |
| Стоимость | $250 | $280 | $370 | $380 | $400 | $400 | $450 | $430 | $650 | $1020 |
MSI на этот раз не потребовала ровным образом ничего за кулер Twin Frozr IV и заводской разгон, это хороший знак, уважаемые читатели.

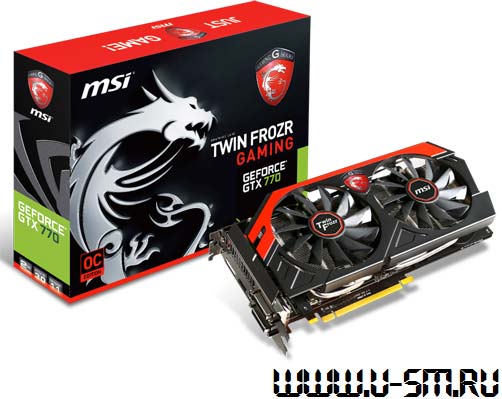

Давайте посмотрим на упаковку видеокарты, камрады:
Серия устройств Gaming у MSI новая, поэтому упаковка видеокарты с драконом, на ней изображённым, ещё не успела приесться.
Помимо видеокарты покупатель получит:
- Диск с драйверами и софтом + документацию
- Два кабеля питания PCI-Express
- DVI > D-Sub/VGA адаптер-переходник
У карточки GTX 770 Lightning от MSI наборчик был побольше, но тут жаловаться не на что, благо карта по деньгам выходит 1-в-1 как референс.
Теперь давайте поглядим на графический адаптер вблизи:
Весьма знакомый нам кулер Twin Frozr IV в чёрно-красной цветовой гамме. Карта имеет высоту 13 и длину 26 (против 14 и 29 сантиметров у Lightning) сантиметров.
Видеокарта GeForce GTX 770 от MSI занимает два слота в системном блоке ПК. GPU Reactor'а у неё нет, так что она не выпирает за рамки дозволенного.
Видеовыходы у MSI GeForce GTX 770 Gaming имеются следующие: два DVI, один HDMI 1.4a и один DisplayPort. К одной такой видеокарте можно подключить три монитора одновременно.
У GTX 770 два коннектора SLI, это значит что при желании можно будет объединить в тандем до четырёх таких видеокарт.
На фото изображена печатная плата GeForce GTX 770 от MSI, вид спереди и сзади.
Вот какой кулер используется на GTX 770 Gaming:
В радиаторе две секции, охлаждаются они двумя массивными вентиляторами.
Три фото выше показывают металлическую пластину, расположенную на фронтальной части видеокарты MSI. Эта пластина отвечает за охлаждение чипов памяти и VRM.
Питание продукта MSI осуществляется через связку из 8+8-пиновых коннекторов БП:
Теоретически, карточка может отъедать до 375 ватт электроэнергии. Отмечу, что эталонной GTX 770 хватает 8+6-пиновой связки коннекторов питания.
Чип на фото выше - OnSemi NCP4206, а значит на продвинутый мониторинг изделия можно и не надеяться.
Вот фото чипа памяти:
В данном продукте используется память K4G20325FD-FC28 от Samsung, работать она может на 7000МГц (эффективных). Наше внимание обращают на то, что это первый случай использования столь быстрой памяти в видеокарте (речь о GTX 770 в общем).
Перед нами графическое ядро GK104, сделанное по нормам 28нм. тех.процесса на мощностях TSMC (Тайвань). Количество транзисторов - 3.54 миллиарда.
