Не так давно я писал про релиз симпатиШного кулера с польским или румынским названием (конечно же, это мои домыслы, а не официальная информация), теперь мы можем узнать (благодаря труду людей с Hardware Secrets) его эффективность и получше рассмотреть эту систему охлаждения.

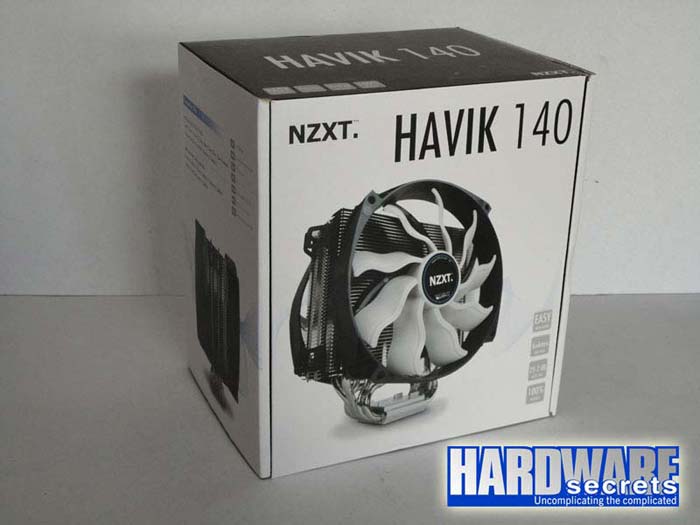

Нам сообщают, что новинка поставляется в большой картонной коробке, выглядящей вот так:

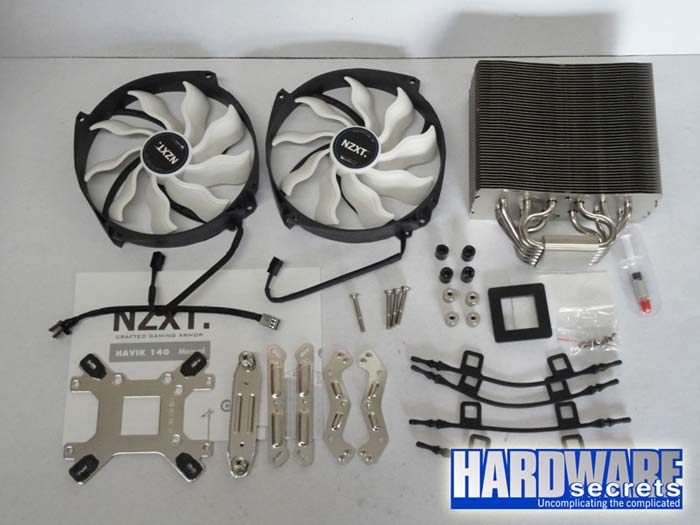

Внутри упаковки можно найти радиатор, вентиляторы, инструкцию, термопасту, различные крепления и всё, что нужно для установки кулера на процессоры как Intel, так и AMD.

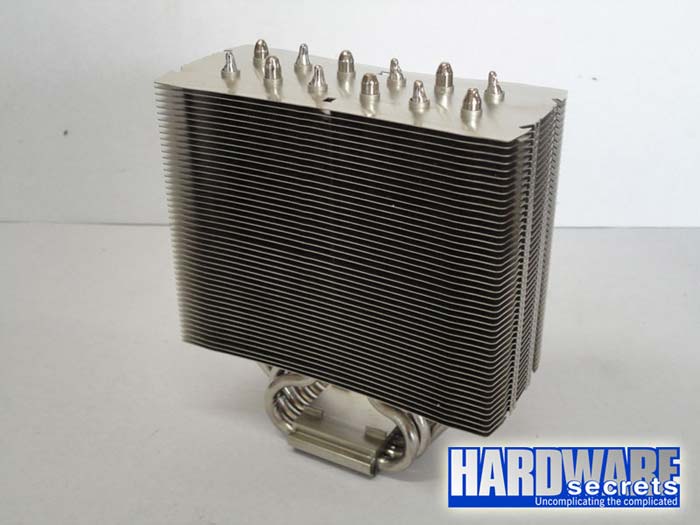

Радиатор кулера NZXT HAVIK 140 крупным планом:

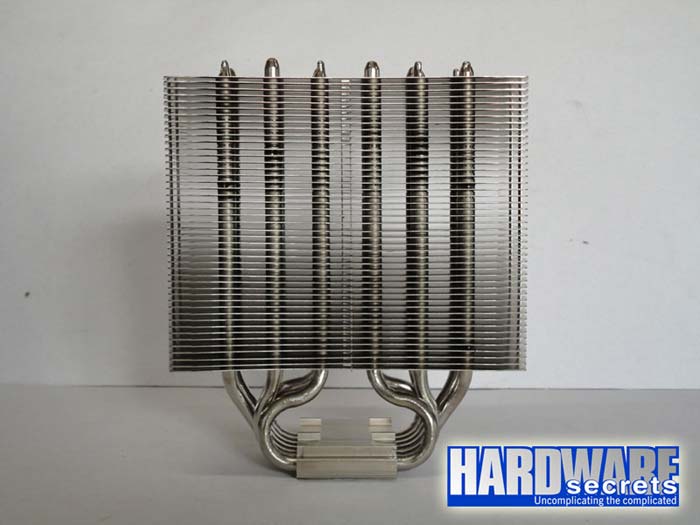

Тот же самый товарищ, но вид сбоку. Те, у кого с математикой проблем нет, без труда могут определить количество теплотрубок (их шесть), ну а самые продвинутые сосчитают количество алюминиевых рёбер (я не рискнул
):

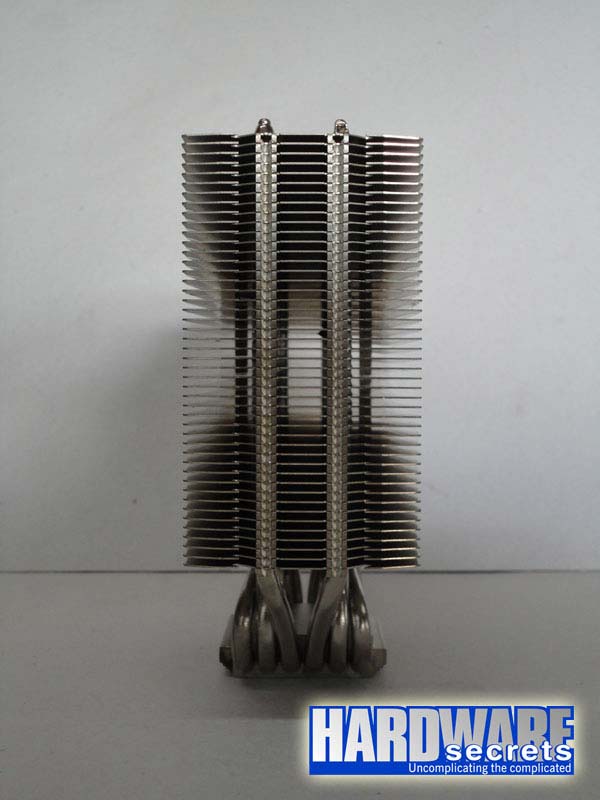

Говорится, что с этого ракурса радиатор выглядит довольно маленьким:

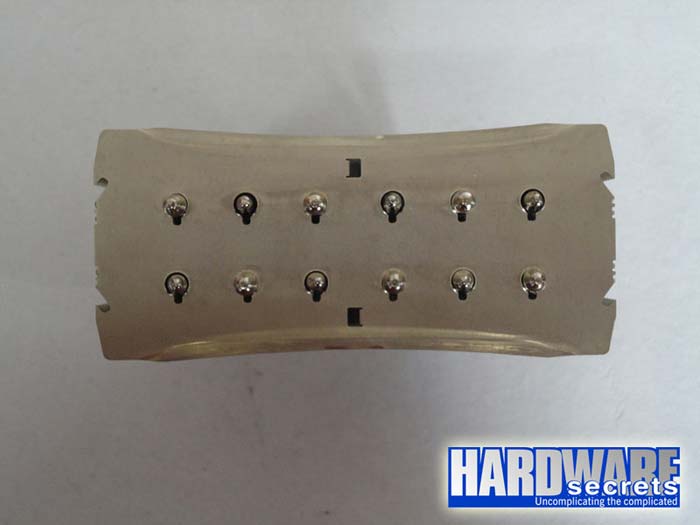

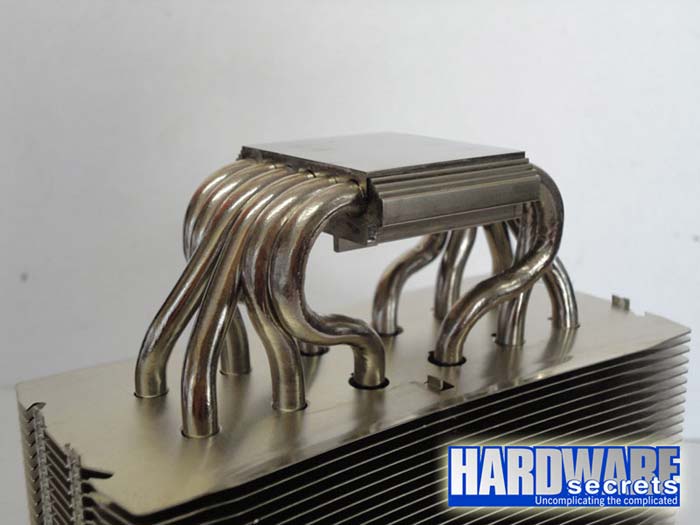

Отмечается довольно простое расположение теплотрубок в верхней части радиатора:

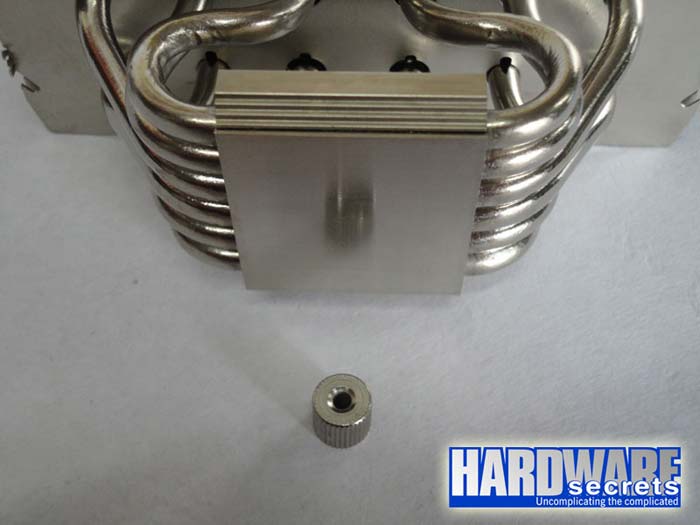

В нижней его части всё гораздо запутаннее, Вы только посмотрите на этот кавардак:
Основание радиатора сделано из меди, однако никелировано. Выглядит очень симпатично, полировка почти (тут это слово является ключевым) на уровне зеркального отражения:

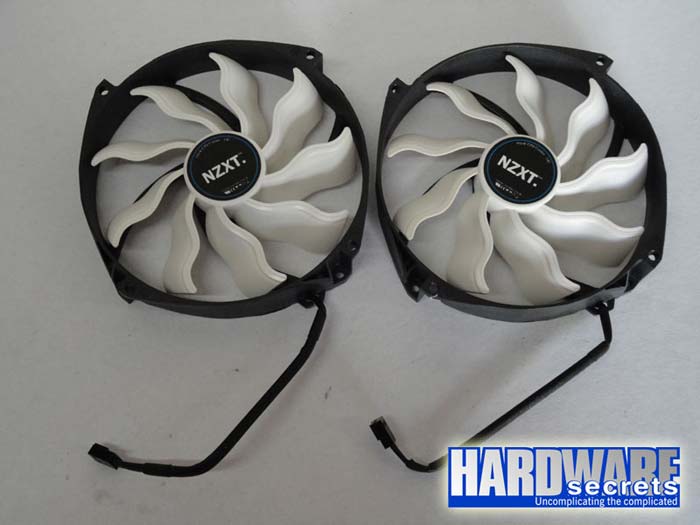

А это два 140мм вентилятора, что идут в комплекте с NZXT HAVIK 140. Они подключаются по трёхконтактному штекеру, потому о ШИМ-управлении можно забыть. Об их характеристиках мы узнаем несколько позже.

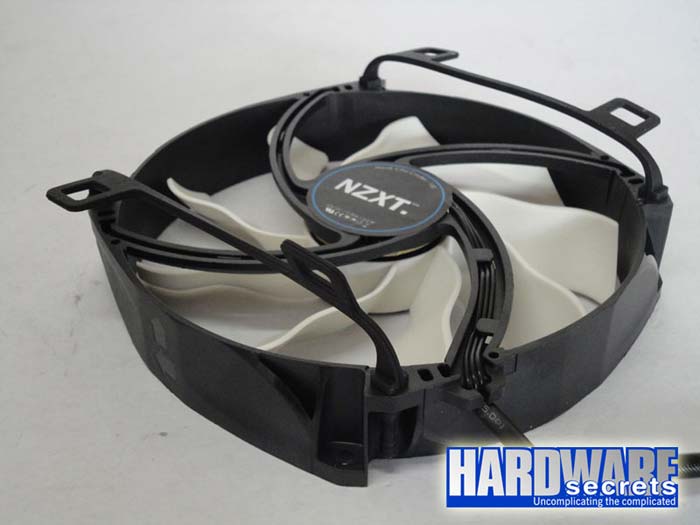

Обратите внимание на то, что вентилятор снабжён резиновыми держателями, призванными погасить возникающие во время кручения лопастей вибрации, тем самым уменьшая шум от всей конструкции:

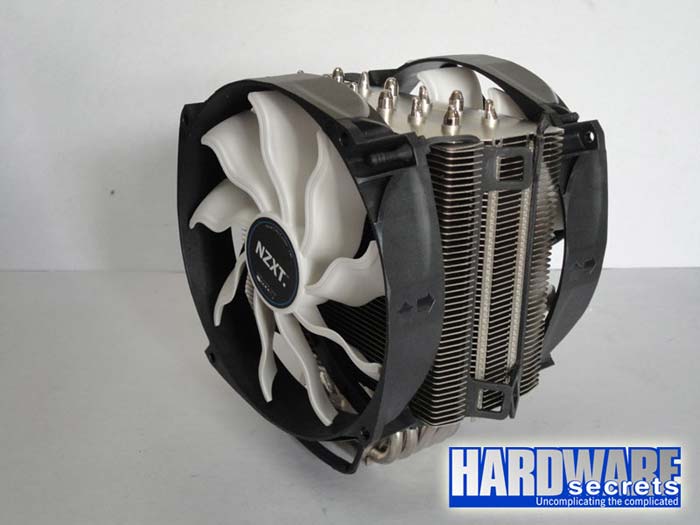

Оба вентилятора закреплены на радиаторе, конструкция собрана, осталось лишь водрузить её на материнскую плату:

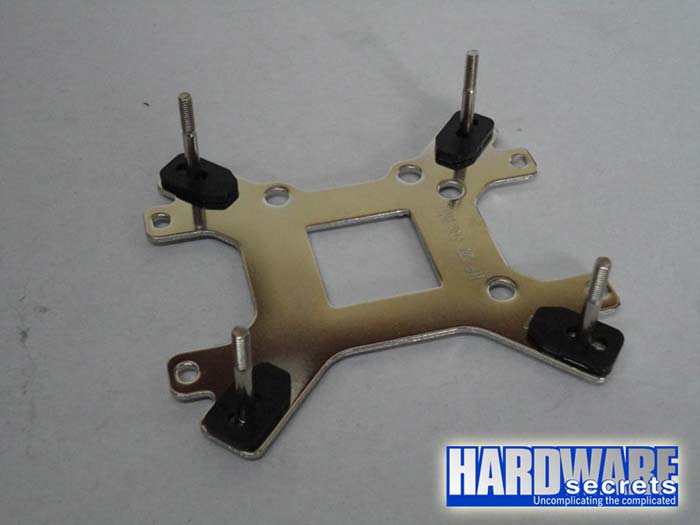

Полюбуемся бэкплейтом, одинаково хорошо подходящим для установки кулера на процессоры Intel и AMD.

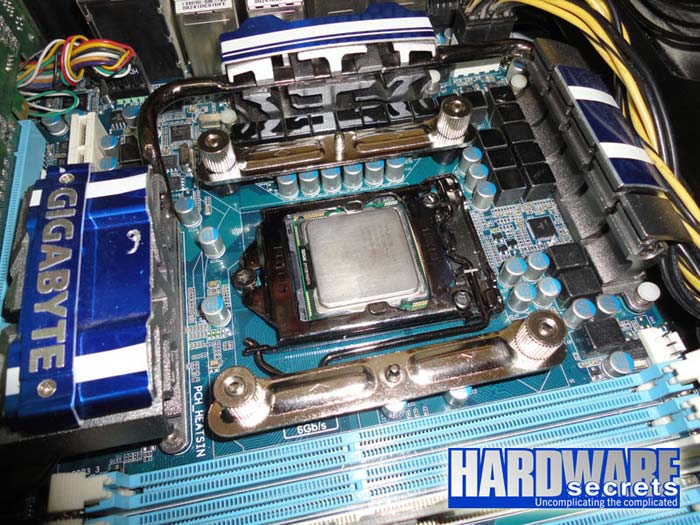

Материнская плата приготовлена к установке на неё NZXT HAVIK 140:

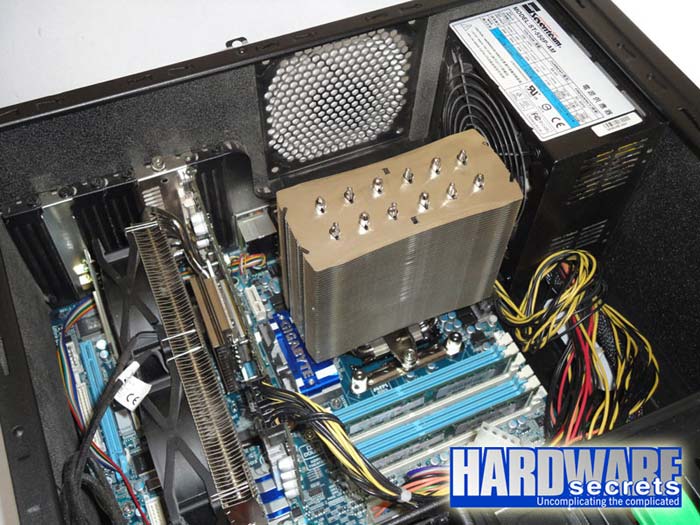

Сначала рекомендуется установить радиатор без вентиляторов:

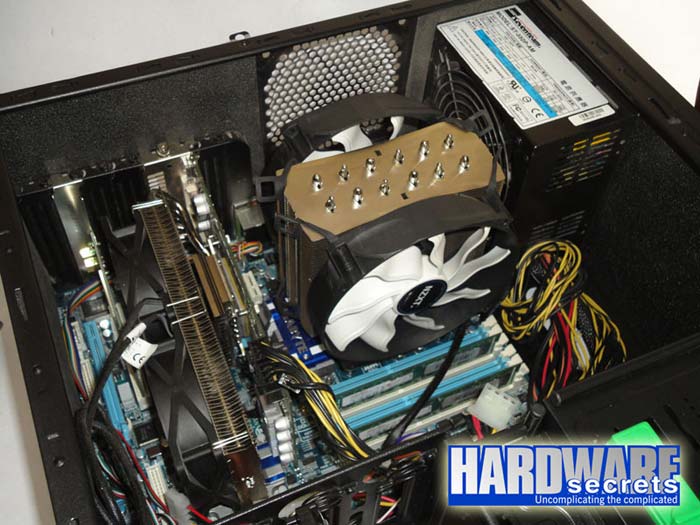

Лишь после этого можно прикрепить к алюминиево-медной башенке двух "карлсонов":
Далее нам расписывается методика тестирования. Процессор Core i7-860 (2.8ГГц) разгонялся до 3.3ГГц без поднятия напряжения, после чего запускалась программа Prime 95 версии 25.11 в режиме In-place Large FFTs, как стресс-тест. После получения результатов, проводилось сравнение с ранее протестированными решениями (каждое из которых использовало термопасту из своего комплекта), как в нагрузке, так и в простое. Температура комнаты, указанная в табличке, снималась посредством цифрового термометра, а за вывод температуры процессора отвечала утилита Speed Fan. Уровень звукового давления снимался с помощью спец.оборудования для измерения шума, с расстояния в 10 сантиметров от вентилятора(ов). Во время замера шума все вентиляторы, кроме тех, что на кулере были отключены.
Конфигурация тестового стенда
- Процессор: Core i7-860
- Материнская плата: Gigabyte P55A-UD6
- Оперативная память: 2 ГБ Markvision (DDR3-1333/PC3-10700 с таймингами 9-9-9-22), работавшая на частоте в 1200МГц
- Накопитель: Seagate Barracuda XT 2 ТБ
- Видеокарта: Zotac GeForce GTS 250
- Разрешение экрана: 1680x1050
- Монитор: Samsung Syncmaster 2232BW Plus
- Блок питания: Seventeam ST-550P-AM
- Корпус: 3RSystem L-1100 T.REX Cool
Операционная система
- Windows 7 Home Premium х64
Используемый софт
- Prime95
- SpeedFan
Погрешность
Авторы материала допускают погрешность не более 2o по Цельсию.
Прежде чем перейти к изучению массивной таблички ниже, нужно знать, что все устройства, принявшие участие в тестировании, в простое работали на минимуме оборотов, а в нагрузке - на максимуме. Если вентиляторы СО управлялись по методу PWM, то их не трогали вообще.
|
Простой |
Нагрузка |
||||||
| Кулер | Комнатная температура |
Шум | Скорость вентилятора(ов) |
Температура ядра |
Шум | Скорость вентилятора(ов) | Температура ядра |
| Intel stock (socket 1156) | 14 ºC | 44 дБ | 1700 об/мин | 46 ºC | 54 дБ | 2500 об/мин | 90 ºC |
| Cooler Master Hyper TX3 G1 | 14 ºC | 47 дБ | 2050 об/мин | 33 ºC | 56 дБ | 2900 об/мин | 62 ºC |
| Zalman CNPS10X Extreme | 14 ºC | 45 дБ | 1400 об/мин | 27 ºC | 53 дБ | 1950 об/мин | 51 ºC |
| Thermaltake Silent 1156 | 14 ºC | 44 дБ | 1200 об/мин | 38 ºC | 49 дБ | 1750 об/мин | 69 ºC |
| Noctua NH-D14 | 14 ºC | 49 дБ | 1250 об/мин | 27 ºC | 49 дБ | 1250 об/мин | 53 ºC |
| Zalman CNPS10X Performa | 14 °C | 46 дБ | 1500 об/мин | 28 °C | 52 дБ | 1950 об/мин | 54 °C |
| Prolimatech Megahalems | 14 °C | 40 дБ | 750 об/мин | 27 °C | 60 дБ | 2550 об/мин | 50 °C |
| Thermaltake Frio | 14 °C | 46 дБ | 1450 об/мин | 27 °C | 60 дБ | 2500 об/мин | 50 °C |
| Prolimatech Samuel 17 | 14 °C | 40 дБ | 750 об/мин | 40 °C | 60 дБ | 2550 об/мин | 63 °C |
| Zalman CNPS8000A | 18 ºC | 43 дБ | 1400 об/мин | 39 ºC | 54 дБ | 2500 об/мин | 70 ºC |
| Spire TherMax Eclipse II | 14 ºC | 55 дБ | 2200 об/мин | 28 ºC | 55 дБ | 2200 об/мин | 53 ºC |
| Scythe Ninja3 | 17 ºC | 39 дБ | 700 об/мин | 32 ºC | 55 дБ | 1800 об/мин | 57 ºC |
| Corsair A50 | 18 ºC | 52 дБ | 1900 об/мин | 33 ºC | 52 дБ | 1900 об/мин | 60 ºC |
| Thermaltake Jing | 18 °C | 44 дБ | 850 об/мин | 34 °C | 49 дБ | 1300 об/мин | 60 °C |
| GlacialTech Alaska | 18 °C | 43 дБ | 1150 об/мин | 36 °C | 51 дБ | 1600 об/мин | 60 °C |
| Deepcool Gamer Storm | 18 °C | 43 дБ | 1100 об/мин | 35 °C | 48 дБ | 1600 об/мин | 62 °C |
| Corsair A70 | 26 °C | 56 дБ | 1900 об/мин | 40 °C | 56 дБ | 1900 об/мин | 65 °C |
| Deepcool Ice Blade Pro | 23 ºC | 45 дБ | 1200 об/мин | 38 ºC | 52 дБ | 1500 об/мин | 64 ºC |
| AC Freezer 7 Pro Rev. 2 | 23 °C | 47 дБ | 1750 об/мин | 44 °C | 51 дБ | 2100 об/мин | 77 °C |
| Corsair H70 | 27 ºC | 60 дБ | 1900 об/мин | 37 ºC | 60 дБ | 1900 об/мин | 61 ºC |
| Zalman CNPS9900 Max | 27 °C | 55 дБ | 1600 об/мин | 38 °C | 58 дБ | 1750 об/мин | 63 °C |
| Arctic Cooling Freezer 11 LP | 25 ºC | 45 дБ | 1700 об/мин | 51 ºC | 49 дБ | 1950 об/мин | 91 ºC |
| CoolIT Vantage | 26 ºC | 60 дБ | 2500 об/мин | 37 ºC | 60 дБ | 2500 об/мин | 62 ºC |
| Deepcool Ice Matrix 600 | 25 °C | 46 дБ | 1100 об/мин | 41 °C | 53 дБ | 1300 об/мин | 69 °C |
| Titan Hati | 26 ºC | 46 дБ | 1500 об/мин | 40 ºC | 57 дБ | 2450 об/мин | 68 ºC |
| Arctic Cooling Freezer 13 | 27 ºC | 49 дБ | 1950 об/мин | 41 ºC | 53 дБ | 2300 об/мин | 70 ºC |
| Noctua NH-C14 | 26 ºC | 52 дБ | 1300 об/мин | 37 ºC | 52 дБ | 1300 об/мин | 61 ºC |
| Intel XTS100H | 26 ºC | 49 дБ | 1200 об/мин | 42 ºC | 64 дБ | 2600 об/мин | 68 ºC |
| Zalman CNPS5X SZ | 23 ºC | 52 дБ | 2250 об/мин | 38 ºC | 57 дБ | 2950 об/мин | 69 ºC |
| Thermaltake SlimX3 | 21 ºC | 50 дБ | 2700 об/мин | 46 ºC | 50 дБ | 2750 об/мин | 99 ºC |
| Cooler Master Hyper 101 | 21 ºC | 50 дБ | 2600 об/мин | 38 ºC | 57 дБ | 3300 об/мин | 71 ºC |
| Antec Kühler H2O 620 | 19 ºC | 52 дБ | 1400 об/мин | 34 ºC | 55 дБ | 1400 об/мин | 58 ºC |
| Arctic Cooling Freezer 13 Pro | 20 ºC | 46 дБ | 1100 об/мин | 36 ºC | 49 дБ | 1300 об/мин | 62 ºC |
| GlacialTech Siberia | 22 °C | 49 дБ | 1400 об/мин | 34 °C | 49 дБ | 1400 об/мин | 61 °C |
| Evercool Transformer 3 | 18 °C | 46 дБ | 1800 об/мин | 33 °C | 51 дБ | 2250 об/мин | 65 °C |
| Zalman CNPS11X Extreme | 20 ºC | 51 дБ | 1850 об/мин | 34 ºC | 56 дБ | 2050 об/мин | 61 ºC |
| Thermaltake Frio OCK | 15 °C | 44 дБ | 1000 об/мин | 27 °C | 64 дБ | 2200 об/мин | 51 °C |
| Prolimatech Genesis | 18 ºC | 49 дБ | 1050 об/мин | 30 ºC | 49 дБ | 1050 об/мин | 54 ºC |
| Arctic Cooling Freezer XTREME Rev. 2 | 15 °C | 41 дБ | 1050 об/мин | 32 °C | 44 дБ | 1400 об/мин | 60 °C |
| NZXT HAVIK 140 | 16 °C | 48 дБ | 1250 об/мин | 29 °C | 49 дБ | 1250 об/мин | 55 °C |

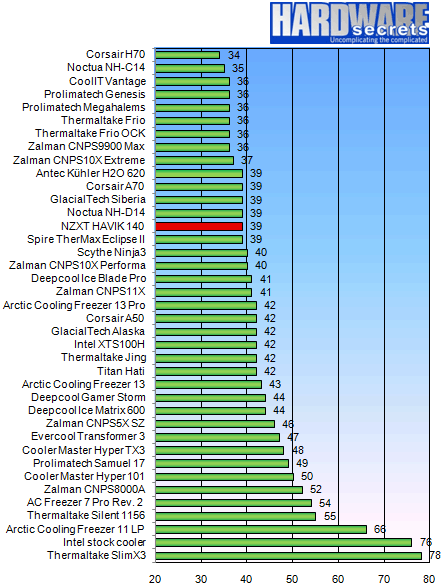

График ниже показывает, насколько ядра процессора горячее воздуха, находящегося за пределами корпуса. Чем меньше разница, тем выше производительность кулера/иной системы охлаждения:
Согласно странной традиции сайта Hardware Secrets, характеристики устройства пишутся не в начале материала (как это, можно сказать, принято повсеместно), а ближе к концу. Итак, спецификации NZXT HAVIK 140:
- Совместимость: Socket 775, 1155, 1156, 1366, AM3, AM2+ и AM2
- Габариты: 140x120x166мм
- Пластины радиатора: алюминиевые
- Основание: медное никелированное
- Теплотрубки: медные никелированные, шесть штук
- Вентилятор: два, 140мм
- Скорость вращения крыльчатки вентиляторов: 1200 оборотов в минуту
- Воздушный поток: 90.3 кубических фута в минуту
- Максимальное энергопотребление: 3.6 ватта
- Уровень шума: 25 децибел
- Вес: 1035 граммов
- Сайт изготовителя: http://www.nzxt.com
- Стоимость: 75 долларов США
Выводы
Автор материала отмечает, что NZXT хорошо потрудилась над "паном Хавиком", у данного решения добротная эффективность при умеренно-низком уровне шума. Устанавливается кулер просто, выглядит достойно. В итоге новинка получает серебряную награду (не золото, потому что это "ещё один" добротный кулер, не выделяющийся на фоне прочих решений чем-то особенным):
Автор оригинальной статьи - Rafael Otto Coelho, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru
Статья является вольным переводом, даже скорее, пересказом обзора устройства с сайта Hardware Secrets, она не нарушает ничьих прав, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанных выше Интернет-ресурсов
Если Вы заметите ошибки, помарки и прочее - дайте знать мне: ЛС, форум или комментарием к статье.
