Оставим ненадолго тему видеокарт семейства GTX 670 и обратим наш взор на продукцию конкурентов, а точнее - на одну из видяшек на базе Radeon HD 7970. Изделие VTX3D имеет суффикс X-Edition, а значит это нечто интересное, в чём мы скоро убедимся (или нет
). Оригинальный материал располагается на techPowerUP.
Как это принято в материалах с tPU, обзор начинается со сводной таблички с характеристиками тестируемой видеокарты и некоторых других решений.
| Radeon HD 7870 | GeForce GTX 580 | Radeon HD 7950 | GeForce GTX 670 | Radeon HD 7970 | VTX3D HD 7970 X-Edition | GeForce GTX 680 | |
|---|---|---|---|---|---|---|---|
| Потоковые процессоры | 1280 | 512 | 1792 | 1344 | 2048 | 2048 | 1536 |
| ROPы | 32 | 48 | 32 | 32 | 32 | 32 | 32 |
| Графическое ядро | Pitcairn | GF110 | Tahiti | GK104 | Tahiti | Tahiti | GK104 |
| Количество транзисторов | 2800M | 3000M | 4310M | 3500M | 4310M | 4310M | 3500M |
| Объём буфера | 2048 МБ | 1536 МБ | 3072 МБ | 2048 МБ | 3072 МБ | 3072 МБ | 2048 МБ |
| Разрядность шины | 256-бит | 384-бит | 384-бит | 256-бит | 384-бит | 384-бит | 256-бит |
| Частота ядра | 1000 МГц | 772 МГц | 800 МГц | 915 МГц+ | 925 МГц | 1050 МГц | 1006 МГц+ |
| Частота памяти | 1200 МГц | 1002 МГц | 1250 МГц | 1502 МГц | 1375 МГц | 1425 МГц | 1502 МГц |
| Стоимость | $330 | $380 | $380 | $400 | $450 | $480 | $500 |
Как видно по табличке, изделие VTX3D от референса отличается повышенными частотами как ядра (+125Мгц), так и памяти (+50МГц).
А теперь поглядим, чем новинка отличается от эталонной карточки внешне. Начнём осмотр с коробки изделия:
Кроме девушки Руби, на коробке смотреть не на что, нам даже не потрудились показать внешность изделия VTX3D.
Комплект поставки видеокарты:
Комплект поставки изделия:
- сама видеокарта
- диск с драйверами и документация
- мостик CrossFire
- кабель питания PCI-E
- переходник с DVI на D-Sub/VGA
- переходник с Mini-DP на DVI
- переходник с Mini-DP на DP
- переходник с HDMI на DVI
Хороший комплект поставки, переходники - дело нужное, никогда не знаешь заранее, когда они могут пригодиться.

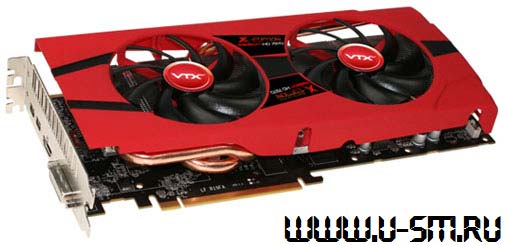

Давайте поглядим на графический адаптер VTX3D Radeon HD 7970 X-Edition вблизи:
VTX3D использует на своей видеокарте кулер собственного производства, судя по всему. Он немного выступает за пределы печатной платы, что хорошо видно по фото выше.
В системном блоке видеокарта Radeon HD 7970 X-Edition занимает два слота.
Видеовыходы у VTX3D Radeon HD 7970 X-Edition имеются следующие: DVI, HDMI и два mini-DisplayPort.
До четырёх HD 7970, вне зависимости от производителя, смогут работать в CrossFireX тандеме.
На фото изображена печатная плата VTX3D Radeon HD 7970 X-Edition вид спереди и сзади.
Поглядим на систему охлаждения, камрады:
В кулере всего три теплотрубки, алюминиевый радиатор, да пара вентиляторов. Покрытие кулера прорезинено, по мнению автора оригинального материала, дотрагиваться до этой системы охлаждения приятно.
На области VRM расположен радиатор, видать греются цепи питания не слабо.
На фото выше располагаются входы для коннекторов питания - 8-и и 6-и пиновые.
Для регулировки напряжения в этой карте используется чип CHiL CHL8228, такой же, как и на оригинальной HD 7970. Мониторинг напряжения и разгон с его увеличением программным способом доступны по полной программе.
Фото показывает, что используется GDDR5 память производства компании Hynix. Её (памяти, не компании) маркировка - H5GQ2H24MFR-R0C. Работать она должна на 6000МГц (эффективных).
Перед нами графическое ядро Tahiti, сделанное по нормам 28нм. тех.процесса на мощностях TSMC. Количество транзисторов - 4.31 миллиарда.
