Продолжаем знакомиться с видеокартами семейства HD 7770. В этот раз мы посмотрим, на что способна разогнанная версия HD 7770 с системой охлаждения от MSI. Оригинальный обзор располагается на сайте techPowerUP.
Как это принято в материалах с tPU, обзор начинается со сводной таблички с характеристиками тестируемой видеокарты и некоторых других решений:
| Radeon HD 7950 | Radeon HD 7970 | Radeon HD 7770 | MSI Radeon HD 7770 OC | Radeon HD 6950 | GeForce GTX 570 | Radeon HD 6970 | GeForce GTX 580 | |
|---|---|---|---|---|---|---|---|---|
| Потоковые процессоры | 1792 | 2048 | 640 | 640 | 1408 | 480 | 1536 | 512 |
| ROPы | 32 | 32 | 16 | 16 | 32 | 40 | 32 | 48 |
| Графическое ядро | Tahiti | Tahiti | Cape Verde | Cape Verde | Cayman | GF110 | Cayman | GF110 |
| Количество транзисторов | 4310M | 4310M | 1500M | 1500M | 2640M | 3000M | 2640M | 3000M |
| Объём буфера | 3072 МБ | 3072 МБ | 1024 МБ | 1024 МБ | 2048 МБ | 1280 МБ | 2048 МБ | 1536 МБ |
| Разрядность шины | 384-бит | 384-бит | 128-бит | 128-бит | 256-бит | 320-бит | 256-бит | 384-бит |
| Частота ядра | 800 МГц | 925 МГц | 1000 МГц | 1020 МГЦ | 800 МГц | 732 МГц | 880 МГц | 772 МГц |
| Частота памяти | 1250 МГц | 1375 МГц | 1125 МГц | 1125 МГц | 1250 МГц | 950 МГц | 1375 МГц | 1002 МГц |
| Стоимость | $449 | $549 | $160 | $170 | $230 | $330 | $340 | $500 |

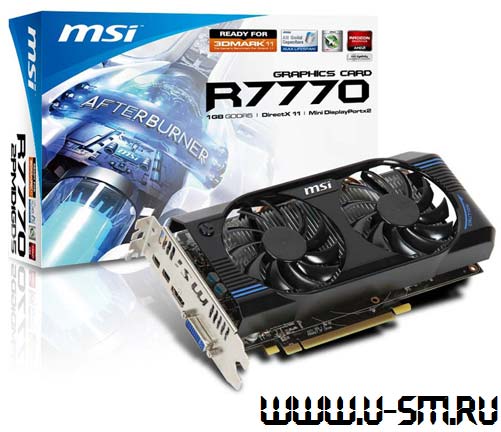

Заводской разгон не ахти - 20МГц, этого слишком мало. Ну да не будем расстраиваться раньше времени, давайте лучше посмотрим на упаковку видеокарты MSI и на саму карточку:
В комплекте с видяшкой идёт вот что:
- Диск с драйверами и документация
- Кабель питания PCI-Express
- Переходник с Mini-DP на DP
Осмотрим саму карточку MSI Radeon HD 7770 OC:
На данной видеокарте MSI применила свой новый кулер, ранее нигде не встречавшийся. Будем надеяться, что он не подведёт.
Система охлаждения изделия двухслотовая.
Видеовыходы присутствуют ровно те же самые, что и у HD 7970: один DVI, полноразмерный HDMI и два mini-DisplayPort.
Наличие одного коннектора CrossFireX даёт возможность объединять в тандем до двух видеокарт HD 7770, вне зависимости от производителя.
Печатная плата устройства, вид спереди и сзади.
Внутри кулер, нужно сказать, выглядит хуже чем снаружи. Мы видим, что в нём применяется всего одна теплотрубка (технология прямого контакта теплотрубки с крышкой графического ядра видеокарты), да и радиатор не особо ребристый (в смысле - рёбер не много и потому расположены они не особо часто).
Новинка от MSI получает питание от одного 6-и пинового коннектора БП.
На фото выше показан контроллер напряжения ST L6788A, ранее он использовался в карточках HD 5770. Модель не самая удачная, ибо уступает по ряду факторов ближайшим конкурентам.
Забавно, но в карточке за 160 долларов США (цена референса), используется та же GDDR5 память, что и в куда более дорогих HD 7950, производства Hynix. Её маркировка - H5GQ2H24MFR-T2C. Работать она должна на 5000МГц (эффективных).
Перед нами графическое ядро Cape Verde (а над ним - спичка
), сделанное по нормам 28нм. тех.процесса на мощностях TSMC, в нём порядка 1.5 миллиардов транзисторов.
