Пару дней назад на сайте techPowerUP появился хороший материал по видеокарте Radeon HD 7870 в исполнении ASUS. Конечно же, новинка оснащена фирменной системой охлаждения DirectCU II, так что можно ожидать приличного соотношения шум/эффективность охлаждения от тайваньского изделия... или нельзя? Сейчас узнаем, уважаемые читатели.
Как это принято в материалах с tPU, обзор начинается со сводной таблички с характеристиками тестируемых видеокарт и некоторых других решений:
| Radeon HD 7770 | GeForce GTX 560 Ti | Radeon HD 6950 | GeForce GTX 570 | Radeon HD 6970 | Radeon HD 7850 | Radeon HD 7870 | ASUS Radeon HD 7870 DirectCU II Top | GeForce GTX 580 | Radeon HD 7950 | Radeon HD 7970 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Потоковые процессоры | 640 | 384 | 1408 | 480 | 1536 | 1024 | 1280 | 1280 | 512 | 1792 | 2048 |
| ROPы | 16 | 32 | 32 | 40 | 32 | 32 | 32 | 32 | 48 | 32 | 32 |
| Графическое ядро | Cape Verde | GF114 | Cayman | GF110 | Cayman | Pitcairn | Pitcairn | Pitcairn | GF110 | Tahiti | Tahiti |
| Количество транзисторов | 1500M | 1950M | 2640M | 3000M | 2640M | 2800M | 2800M | 2800M | 3000M | 4310M | 4310M |
| Объём буфера | 1024 МБ | 1024 МБ | 2048 МБ | 1280 МБ | 2048 МБ | 2048 МБ | 2048 МБ | 2048 МБ | 1536 МБ | 3072 МБ | 3072 МБ |
| Разрядность шины | 128-бит | 256-бит | 256-бит | 320-бит | 256-бит | 256-бит | 256-бит | 256-бит | 384-бит | 384-бит | 384-бит |
| Частота ядра | 1000 МГц | 823 МГц | 800 МГц | 732 МГц | 880 МГц | 860 МГц | 1000 МГц | 1100 МГц | 772 МГц | 800 МГц | 925 МГц |
| Частота памяти | 1125 МГц | 1002 МГц | 1250 МГц | 950 МГц | 1375 МГц | 1200 МГц | 1200 МГц | 1250 МГц | 1002 МГц | 1250 МГц | 1375 МГц |
| Стоимость | $160 | $210 | $240 | $330 | $340 | $250 | $360 | $360 | $475 | $450 | $560 |
Стоимость продукта ASUS равна референсной, это несколько неожиданно - за разгон и не эталонный кулер мало какой производитель не осмелился бы попросить сверх базовой стоимости.

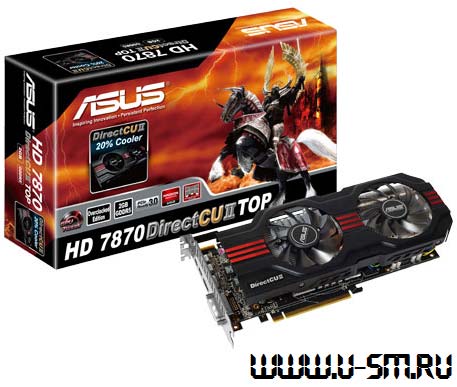

Перейдём к осмотру карточки и её упаковки. Традиционная коробка со злым рыцарем на злом коне, вид спереди и сзади:
А вот и видеокарта, вместе со своим комплектом поставки:
В этот самый комплект, в который помимо видяхи, входит вот что:
- диск с драйверами и документация
- переходник с DVI на D-Sub/VGA
- мостик CrossFire
- кабель питания PCI-E
Посмотрим на карточку ASUS Radeon HD 7870 DirectCU II Top вблизи:
Видеокарт с DirectCU II мы видели предостаточно, так что на внешности изделия останавливаться я не буду.
Система охлаждения изделия двухслотовая. Есть и трёхслотовый DirectCU II, но он применяется только на видеокартах высокого уровня.
У новой карточки ASUS имеются следующие видеовыходы: DVI, полноразмерный HDMI и пара mini-DisplayPort.
Нам сообщают, что есть возможность объединения карточек HD 7870 в CFX, максимум - два графических адаптера можно заставить работать в тандеме.
На фото изображена печатная плата ASUS Radeon HD 7870 DirectCU II Top, вид спереди и сзади.
Поглядим на систему охлаждения, камрады:
Кулер внутри намного проще своего трёхслотового коллеги - всего три теплотрубки (используется прямой контакт теплотрубок с теплораспределительной крышкой видеокарты) и не особо большой алюминиевый радиатор. Обдувается всё это дело парой вентиляторов, точные спецификации которых не называются.
Видеокарта ASUS, как и прочие HD 7870, питается от пары 6-и пиновых коннекторов.
Перед нами регулятор напряжения CHil CHL8226, функции которого вполне ясны (позволяет менять напряжение программным путём, что необходимо для хорошего разгона видеокарты).
Вновь мы видим, что используется память Hynix (ранее мы её наблюдали на HD 7570/7770 и HD 7950). Её маркировка - H5GQ2H24MFR-T2C. Работать она должна на 5000МГц (эффективных).
Перед нами графическое ядра Pitcairn, сделанное по нормам 28нм. тех.процесса на мощностях TSMC. Количество транзисторов - 2.8 миллиарда.
