Коллеги с techPowerUP намедни порадовали нас материалом по нереференсному варианту GTX 680 от ASUS, а конкретно - модели DirectCU II TOP. Карточка всего на 20 долларов дороже референса, но при этом оснащена кулером DirectCU II и небольшим заводским разгоном. Материал интересен ещё и тем, что все карточки тестируются на системе с разогнанным процессором Ivy Bridge.
Как это принято в материалах с tPU, обзор начинается со сводной таблички с характеристиками тестируемых видеокарт и некоторых других решений:
| ASUS GeForce GTX 680 DirectCU II TOP | GTX 680 | GTX 580 | GTX 560 Ti | GTX 480 | |
| Потоковые процессоры | 1536 | 1536 | 512 | 384 | 480 |
| Текстурные блоки |
128 | 128 | 64 | 64 | 60 |
| ROPы | 32 | 32 | 48 | 32 | 48 |
| Частота ядра |
1137МГц | 1006МГц | 772МГц | 822МГц | 700МГц |
| Частота памяти |
6.008ГГц GDDR5 | 6.008ГГц GDDR5 | 4.008ГГц GDDR5 | 4.008ГГц GDDR5 | 3.696ГГц GDDR5 |
| Шина памяти |
256-бит | 256-бит | 384-бит | 256-бит | 384-бит |
| Объём памяти |
2ГБ | 2ГБ | 1.5ГБ | 1ГБ | 1.5ГБ |
| FP64 | 1/24 FP32 | 1/24 FP32 | 1/8 FP32 | 1/12 FP32 | 1/12 FP32 |
| TDP | ~200 ватт | 195 ватт | 244 ватта | 170 ватт | 250 ватт |
| Количество транзисторов |
3.5 миллиарда | 3.5 миллиарда | 3 миллиарда | 1.95 миллиарда | 3 миллиарда |
| Тех.процесс изготовления |
TSMC 28нм | TSMC 28нм | TSMC 40нм | TSMC 40нм | TSMC 40нм |
| Стоимость, установленная при запуске решения |
$520 | $499 | $499 | $249 | $499 |
Как я уже отметил выше, разгон крайней невелик, его явно недостаточно для того, чтобы давать карте столь пафосное (TOP) название.
Посмотрим на коробку видеокарты ASUS с разных ракурсов:
Далее мы будем наблюдать новинку от ASUS вместе с комплектом её поставки:
Вот что входит в комплект поставки видеокарты:
- диск с драйверами и документация
- длинный мостик SLI
- переходник питания

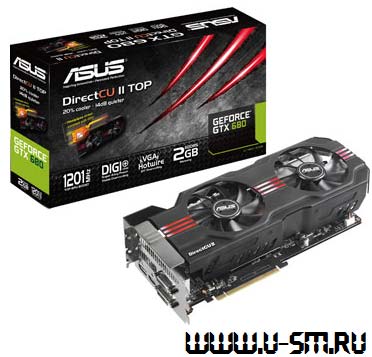

Давайте поглядим на графический адаптер ASUS GeForce GTX 680 DirectCU II TOP вблизи:
ASUS решила не изобретать велосипед и оснастить новинку зарекомендовавшей себя (где-то хорошо, а где-то - не очень) системой охлаждения DirectCU II. Длина изделия составляет 30 сантиметров, т.е. значительно превышает длину референсной GTX 680.
Бэкплейт карты залеплен плёнкой, оторвать которую просто так не получится - оно прилеплена к железяке намертво. Ревьюверы выяснили у ASUS, что это не "фича", а баг, а потому в тех картах, что поступят в скором времени в продажу, его устранят.
Система охлаждения занимает три слота в системнике.
У новой карточки ASUS имеются следующие видеовыходы: два DVI, полноразмерный HDMI и один полноразмерный DisplayPort.
До четырёх GTX 680, вне зависимости от вендора, смогут работать в SLI тандеме.
На фото изображена печатная плата ASUS GeForce GTX 680 DirectCU II TOP, вид спереди и сзади.
Поглядим на систему охлаждения, камрады:
Количество теплотрубок в изделии - пять штук, каждая из которых идёт от основания радиатора и пронизывает его (радиатор) в разных местах, обдувается конструкция парой вентиляторов.
В ранних версиях карточек с DirectCU II не было бэкплейта, ASUS исправила этот недостаток.
Это бэкплейт, вид спереди и сзади. Он предохраняет карту от повреждений, а также выступает в роли некоего подобия радиатора, т.е. принимает на себя часть тепла от видеокарты.
Питается продукт ASUS от связки 8+6 пиновых коннекторов, чем отличается от референса (в нём используются 6+6 пиновые коннекторы).
На фото ниже показаны точки замеров напряжений:
А на следующей фотографии показано, что GeForce GTX 680 DirectCU II TOP совместима с "фичей" hotwire, позволяющей подключить видеокарту к системной плате от ASUS и регулировать через неё "вольтажи" (в том числе можно убрать лимит на напряжение на GPU в 1.175 вольт):
Чип на фото ниже, CHiL 8318, отвечает за изменение и мониторинг напряжения. Из-за того, что оно довольно новый, не все программы для оверклокинга его поддерживают (но софтина от ASUS с ним дружит).
Мы видим, что используется GDDR5 память Hynix. Её маркировка - H5GQ2H24MFR-R0C. Работать она должна на 6000МГц (эффективных).
Перед нами графическое ядро GK104, сделанное по нормам 28нм. тех.процесса на мощностях TSMC (Тайвань). Количество транзисторов - 3.54 миллиарда.
