Китайские коллеги с Expreview поделились своим опытом работы с нереференсной до мозга костей версией GTX 680 от Galaxy, речь о варианте Hall of Fame, том самом, что обладает белой печатной платой.
Начнём осмотр изделия, камрады:

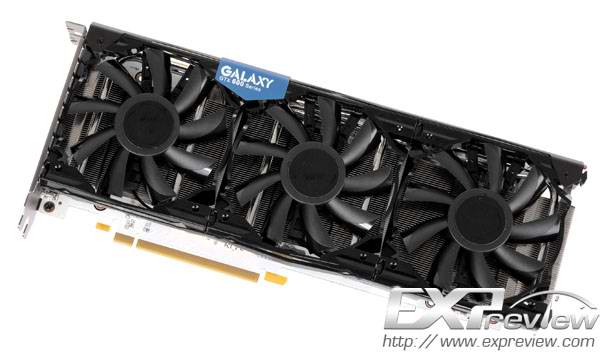

Новинка оборудована системой охлаждения с тремя вентиляторами, да 10-и слойной печатной платой. Частота ядра по-умолчанию составляет аж 1202МГц, что в Boost режиме вытекает в 1268МГц - нешуточный разгон, однако! Память не разогнана и функционирует на 1502МГц.

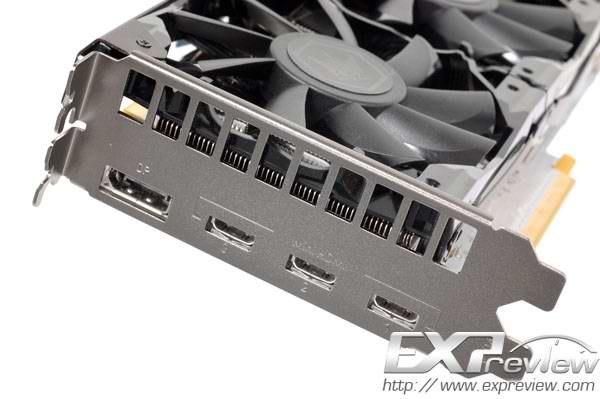

Видеовыходы изделия: три mini-HDMI и один DisplayPort, DVI нет, что крайней странно.

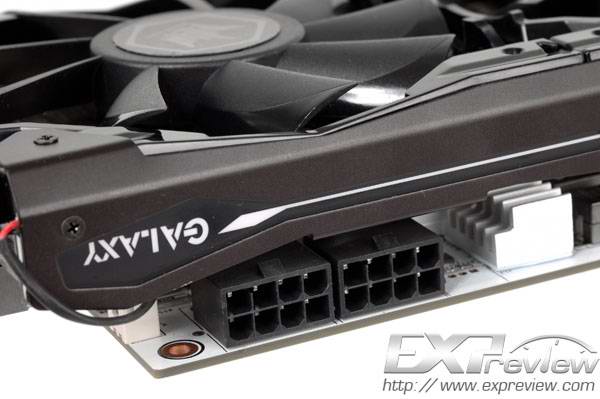

Кушает электроэнергию карточка Galaxy через два 8-и пиновых коннектора питания, а не через связку 6+6, как референсная GTX 680. Усиленная подсистема питания должна помочь в разгоне.
На ребре видеокарты расположен белый светодиод.

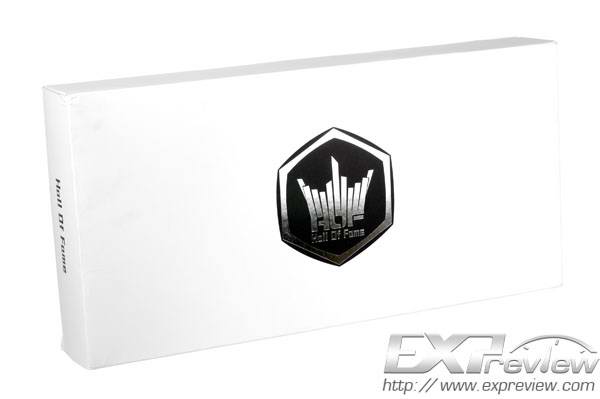

Коробка изделия цветом под стать печатной плате GeForce GTX 680 Hall of Fame.

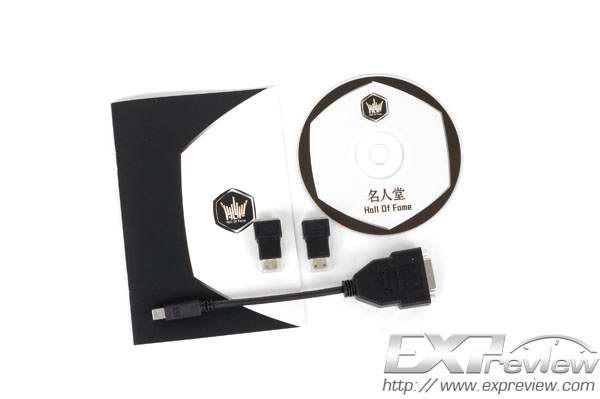

Комплект поставки новинки: переходник с mini-DP на DVI, mini-HDMI на HDMI. Говорится, что Galaxy прислали не те аксессуары, что должны быть, мол в продажу карта поступит с переходником c DP на DVI.

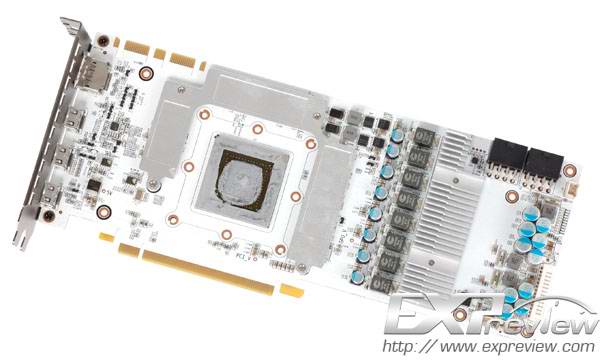

Далее нам покажут, как выглядит видеокарта GTX 680 Hall of Fame без системы охлаждения:

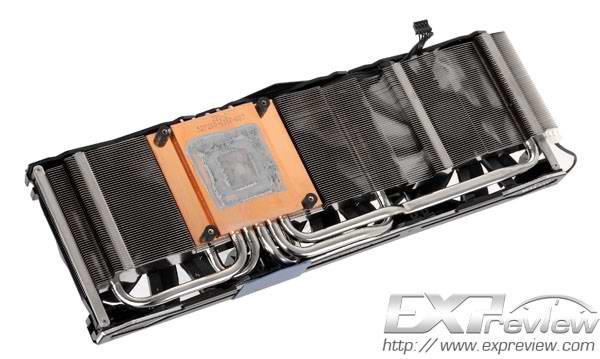

Вот такой радиатор охлаждает новинку от Galaxy:
Основание медное, радиатор алюминиевый, количество шарикоподшипниковых 92мм вентиляторов - три штуки, количество 6мм теплотрубок - пять штук. Кулер способен справиться с охлаждением видеокарты с TDP, равным 275 ваттам.

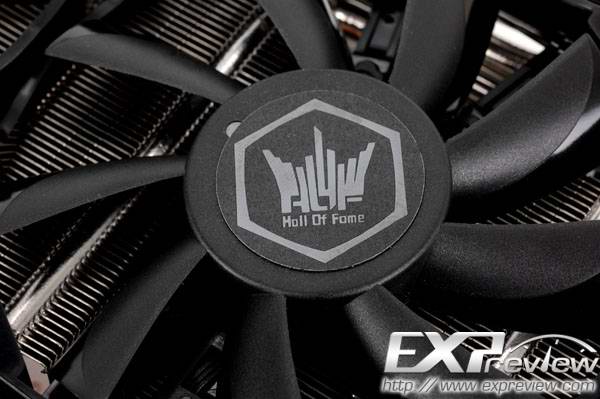

Вентилятор крупным планом:

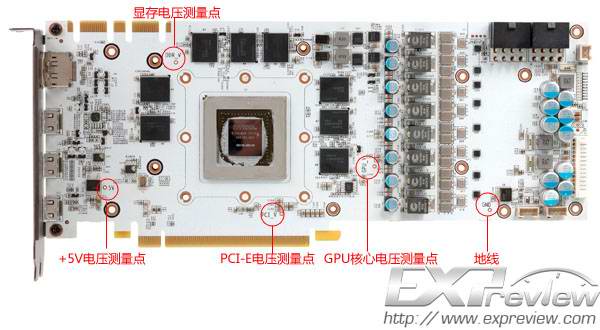

На фото выше показано расположение точек замера напряжений, что поможет оверклокерам в их трудовых буднях.

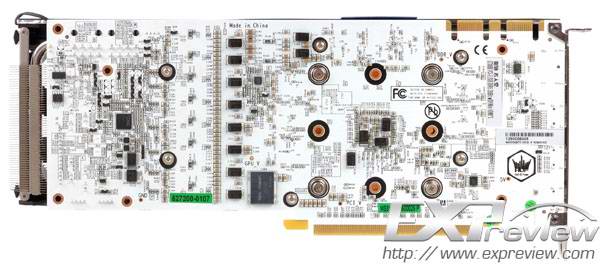

Обратная сторона печатной платы изделия, ничего интересного для нас тут нет.

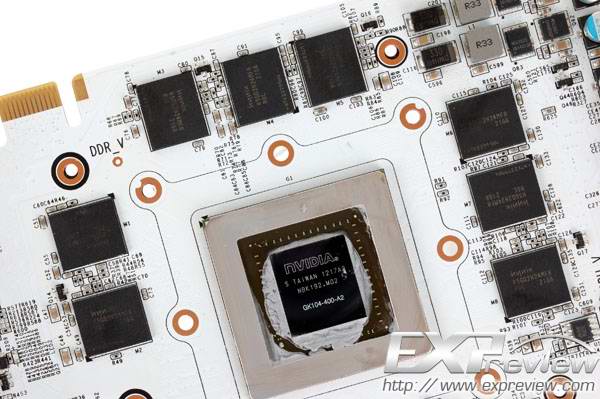

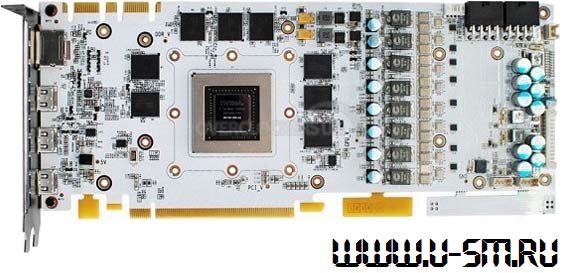

Графическое ядро GK104 в окружении восьми чипов GDDR5 памяти.

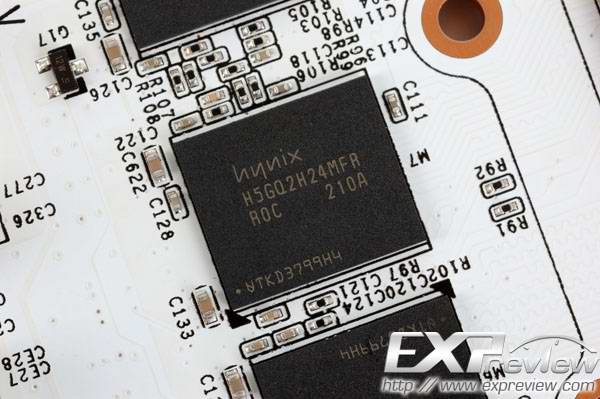

В продукте Galaxy используется память H5GQ2H24MFR от Hynix, работать должна на частоте в 6ГГц.

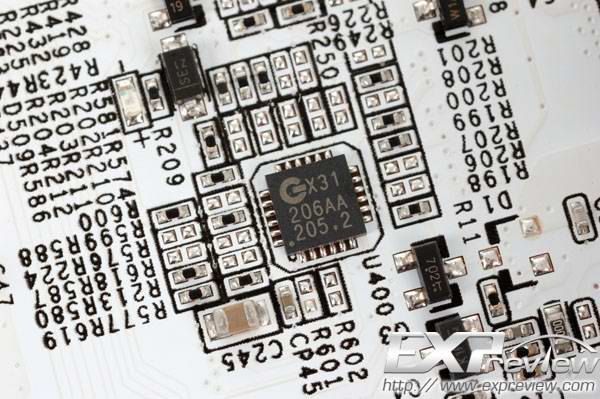

Чип на фото выше - G-Engine, в нём 100000 транзисторов, он произведён по нормам 0.35нм тех.процесса. В нём содержится двойной BIOS видеокарты GeForce GTX 680 Hall of Fame и функционал по мониторингу энергопотреблением и напряжением.

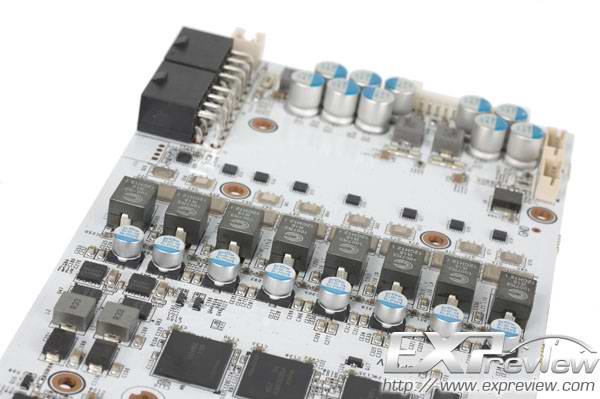

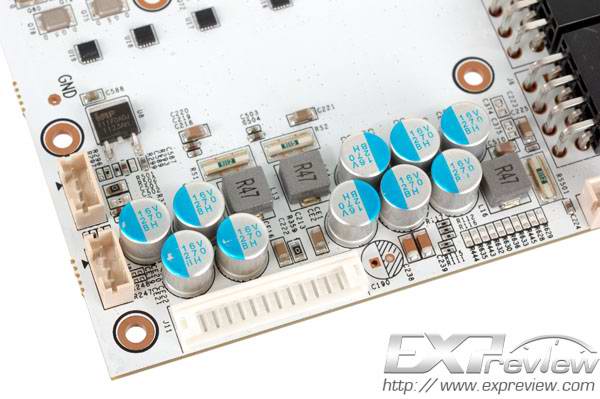

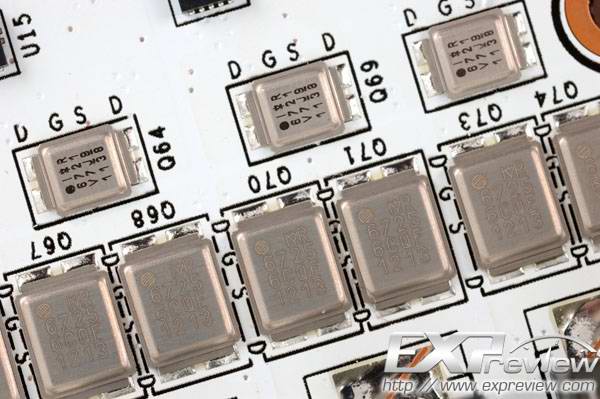

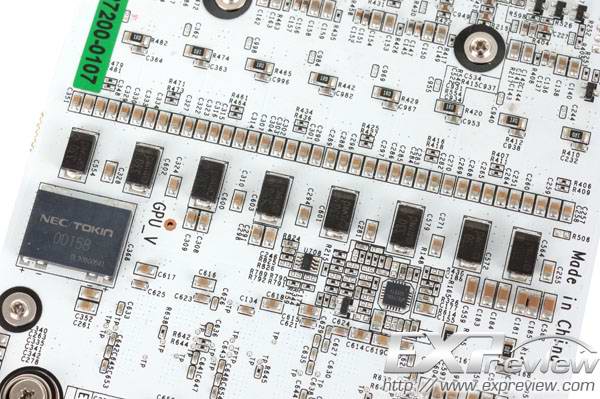

Система питания карты 10 (8+2) фазовая. Используются мосфеты от PowerFET, да твердотельные конденсаторы от Wanyu, а также всем известные NEC Proadlizer. Вдаваться в подробности не буду, ибо всё это больше интересно любителям радиотехники, чем геймерам
.

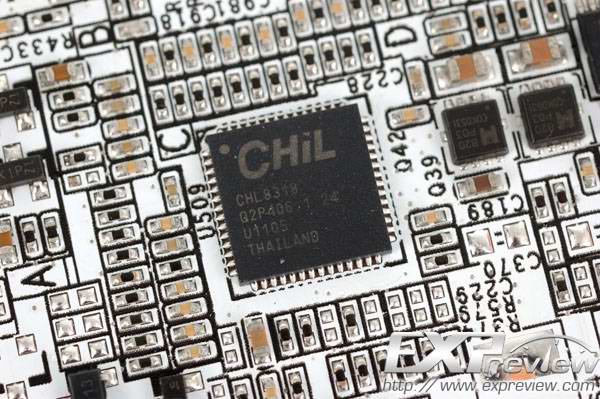

Знакомый нам чип CHiL 8318.
Конфигурация тестового стенда и сами тесты

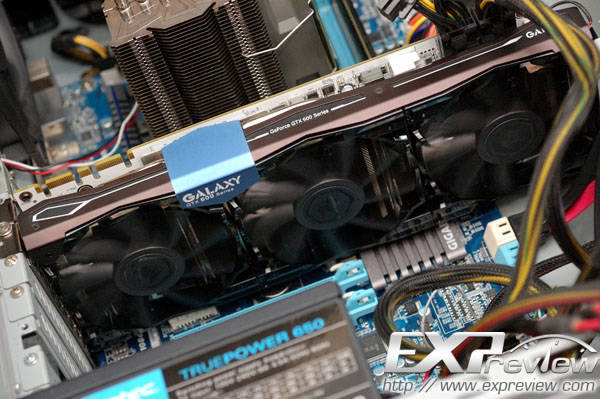

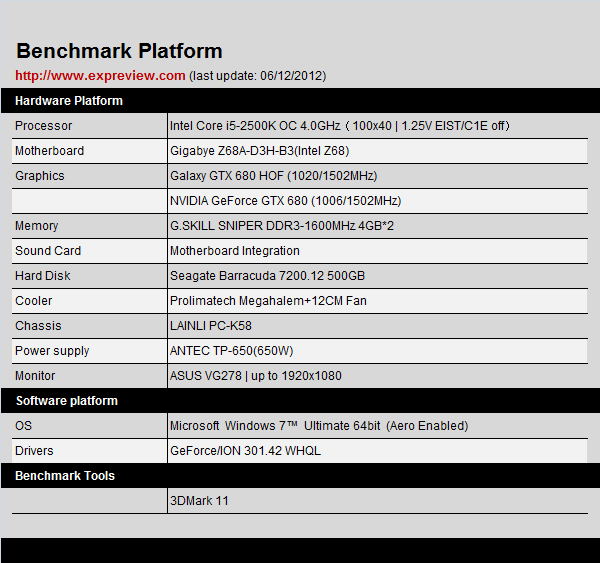

Как это всегда бывает у EXPreview, конфиг тестового ПК нам показывают в виде графического файла:
Как видно, тестирование изделия нельзя будет назвать полноценным, т.к. из тестов значится один лишь 3DMark 11.

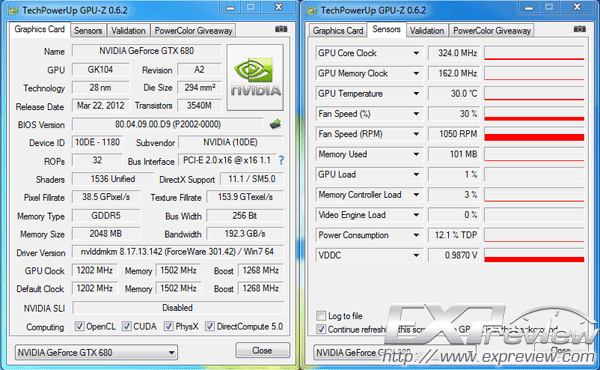

Нам показывают температурный режим Galaxy GeForce GTX 680 Hall of Fame в простое посредством GPU-Z:
Как видно, в простое частоты сбрасываются до 324/162МГц (ядро/память), а напряжение - до 0.987 вольт, температура ядра находится в районе 30 градусов, скорость вентиляторов застывает на отметке в 1000 об/мин, их едва слышно.

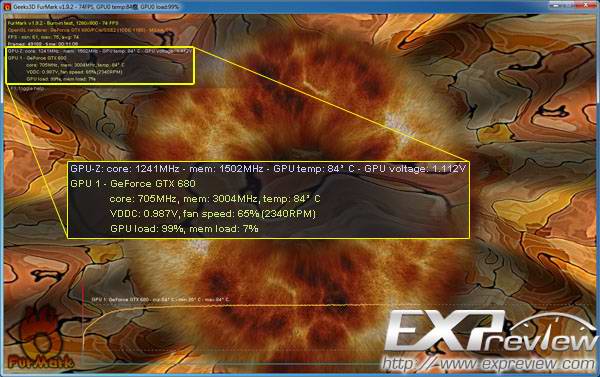

После 10 минут в FurMark, карта разогрелась до 84 градусов, частота была в районе 1241МГц при напряжении 1.112 вольт, вентилятор крутился на 2300 об/мин, его было очень хорошо слышно. В обычной игровой нагрузке скорость вентиляторов должна быть в районе 1400-1600 об/мин, что вполне тихо.

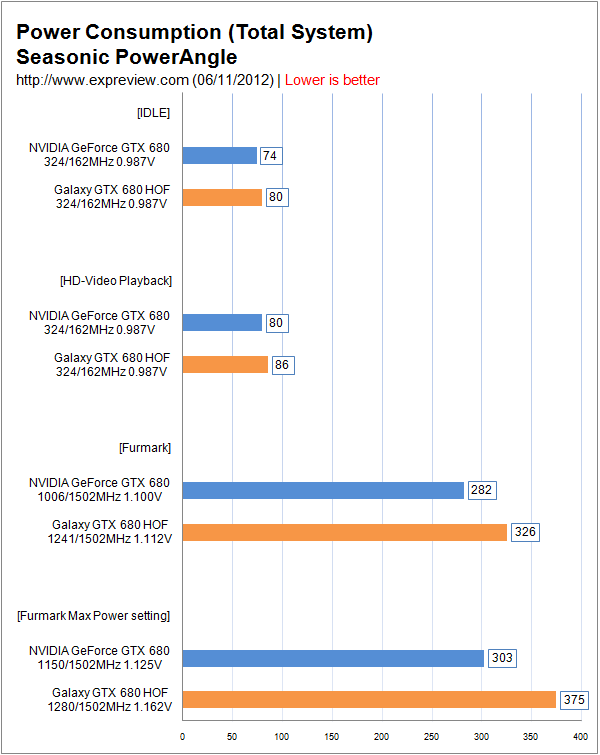

Далее поднят вопрос энергопотребления новинки:
Сверху вниз идут показатели потребления системы целиком во время следующих действий: простой, воспроизведения HD видео, FurMark, FurMark в самом жёстком режиме. Сравнение идёт с референсной картой в разгоне.
Производительность Galaxy GeForce GTX 680 Hall of Fame в разгоне
Нам дают понять, что спец.панель для разгона (OC Panel) с поднятием напряжения для карточки HoF, компания Galaxy не выслала автору оригинального материала, потому ему пришлось ограничиться разгоном со стандартным напряжением в 1.1175 вольт.

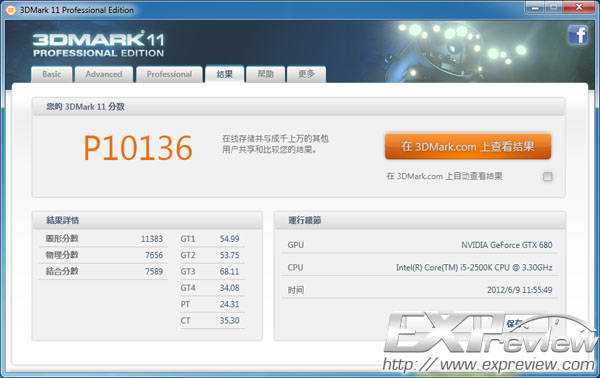

Скриншот - положение дел в 3DMark 11 с не разогнанной карточкой.

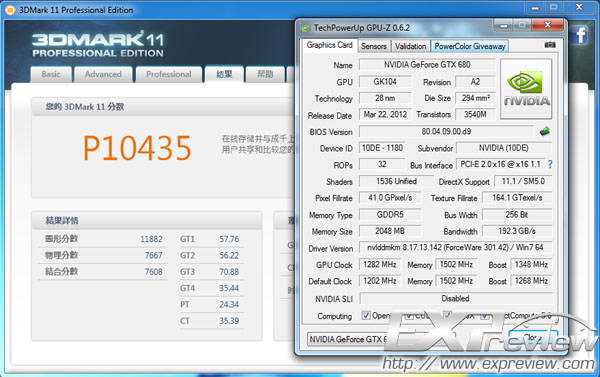

А вот тут частота ядра поднята аж до 1282МГц, что довольно-таки круто. Результат несколько увеличился, ведь в Boost карта шпарила на 1348-1373МГц!

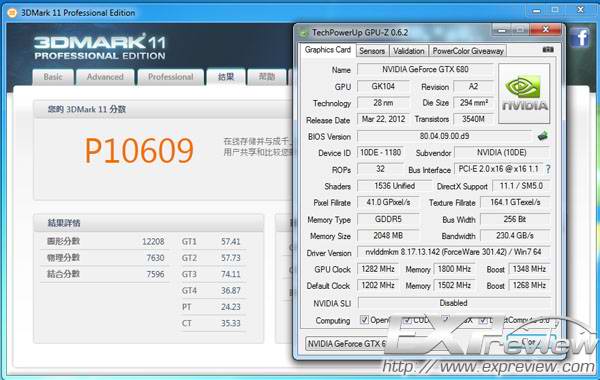

Скриншот выше показывает результат выступления Galaxy GeForce GTX 680 Hall of Fame в том же разгоне по ядру, но и с разогнанной вдобавок к этому, памятью. Частоту последней удалось поднять до 1800МГц (7200МГц эффективных).
Выводы
Galaxy представила очень интересный экземпляр GTX 680, у неё самый высокий заводской разгон и не менее высокий разгон ручной, который был достигнут со стандартным напряжением в 1.1175 вольт. Страшно себе представить, как эта карточка будет гнаться при большем вольтаже, который можно будет установить с помощью устройства OC Panel от Galaxy.
Как уже было сказано, результат в 1282МГц по ядру (1373МГц в Boost режиме) очень впечатляет, а потому карточку можно рекомендовать всем тем, кто жаждет выжать максимум из видеоподсистемы ПК, не раскошеливаясь при этом на GTX 690.

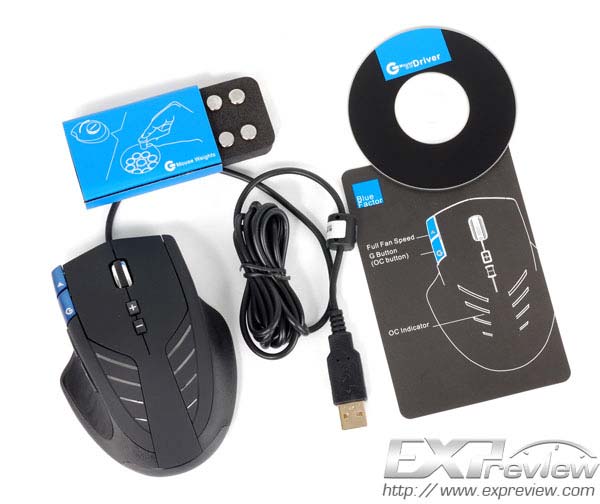

Система охлаждения изделия также показала себя очень неплохо, демонстрируя неплохую эффективность при малом уровне шума. Комплект поставки видеокарты довольно не хилый, в него входит, помимо переходников, ещё и недурственная мышь, вот её фото:
Непонятно, правда, идёт ли OC Panel в комплекте с изделием, неспроста же её не прислали на тесты китайским коллегам? Но даже без её возможностей карта довольно-таки привлекательна. Ценник изделия составляет 4499 юаней, т.е. ~23115 рублей. Продукт класса "премиум", ценник соответствующий.
p.s. Обязательно посмотрите Армаду по GTX 680, она постоянно пополняется новыми видеокартами этого семейства.
Автор оригинальной статьи - Strike, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru
Статья является вольным переводом, даже скорее, пересказом обзора устройства с сайта Expreview, она не нарушает ничьих прав, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанных выше Интернет-ресурсов
Если Вы заметите ошибки, помарки и прочее - дайте мне знать: Ctrl+Enter (Орфус).
