Установка на видеокарту
Установка на GTX 470\480\470\580
Перед установкой рамки на основание, берется:

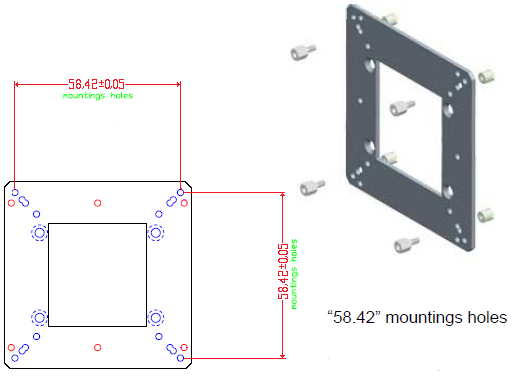

Прикручивается всё это добро в соответствии с межцентровым расстоянием, которое указано на схеме по инструкции ниже:
На GTX470 мной не использовались радиаторы, идущие в комплекте с Icy Vision. На чипы памяти, а также для силовых элементов, был изготовлен радиатор и именно он был установлен на карту (фото ниже).
Установка на GTX 460

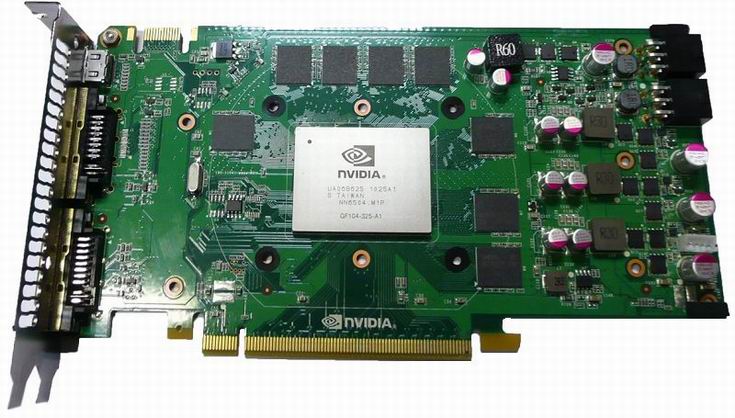

На 460 используются те же винтики, что и для 470-го "Джифорса". Впрочем, эта ситуация повторяется для всех карт Nvidia в данном материале.

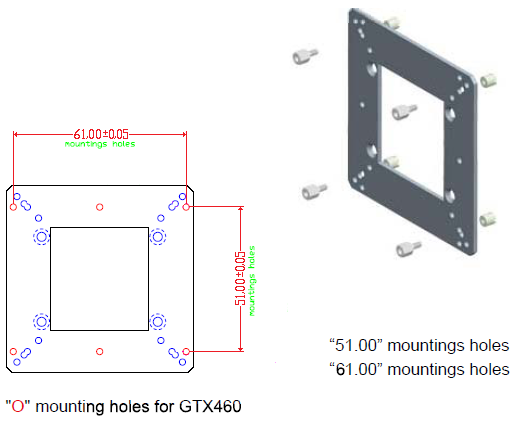

На схеме отмечены красными кружочками места, где располагаются отверстия для крепежа и то, как возможно установить кулер с помощью 4 или 6 винтов на печатную плату карты.
Снова следуем инструкции.

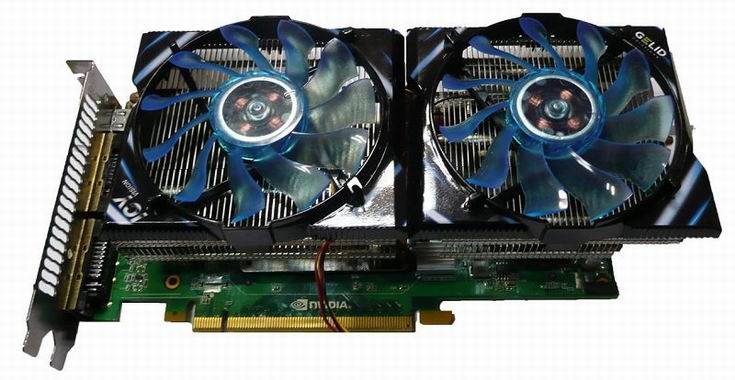

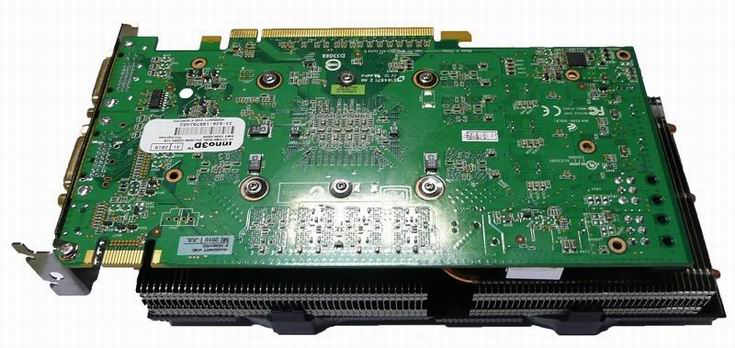

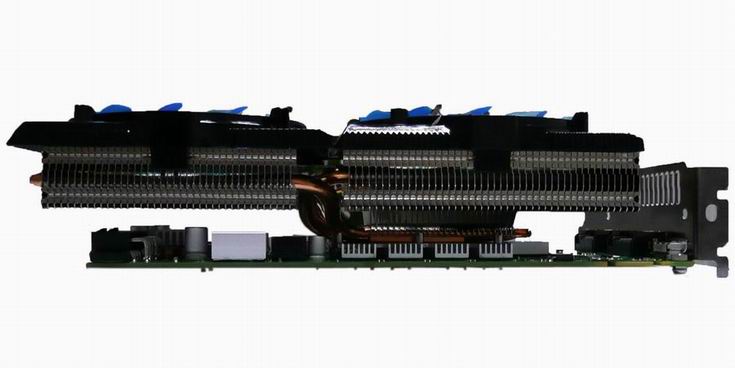

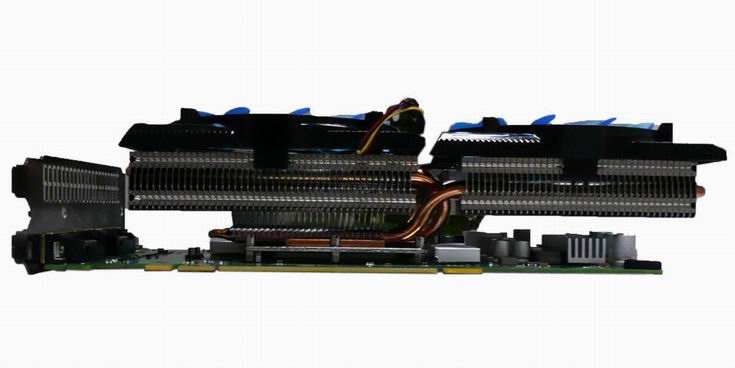

Более подробная установка будет чуть ниже.
Установка на HD 5850\5870

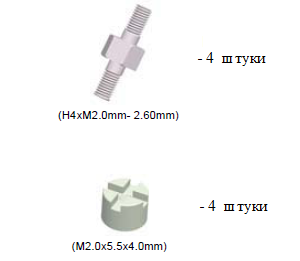

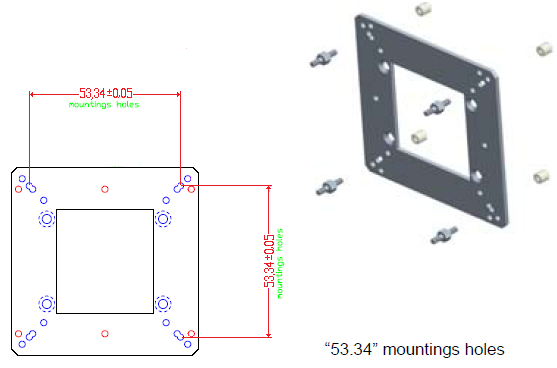

На 5*** серии используются уже другие винты:
На чипы памяти, так же, как и на GTX 470, штатные радиаторы не устанавливались.
На модулях регулирования напряжения (VRM) использовался Thermalright VRM-R3

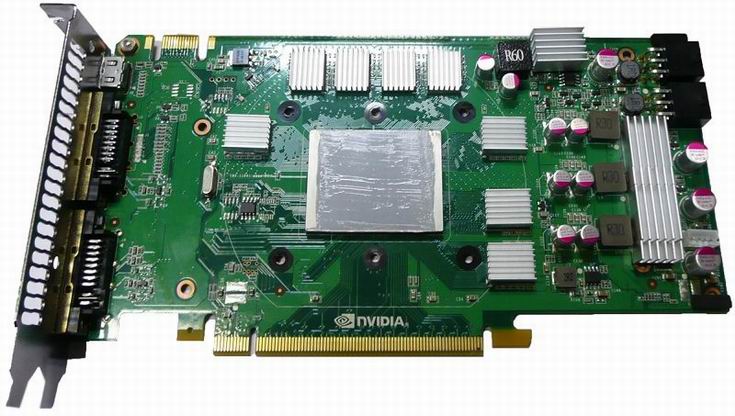

По инструкции, для наглядного примера, радиаторы устанавливались на «память» и силовые элементы на GTX 460.
