Альтернативное охлаждение не дает мне покоя ни на минуту.
maugli-14
Вот и мне не давали покоя две идеи:
1)Альтернативное охлаждение на рефернсной видеокарте 5850.
2)Кросс с альтернативным охлаждением.
И не было мне покоя буквально с первого дня после покупки этой карты. А было это еще в октябре 2009 года. Завсегдатаи ветки по охлаждению на оверах знают сколько я провел экспериментов, замеров и всевозможных вариаций на тему.
А так как тогда еще не было специализированных кулеров под карты 58хх серии, то первым делом был преобретён T-RAD2 от Телмалрайта. Уже тогда я начал задумываться о построении кросса. Но в виду того, что даже этот кулер (далее Таракан) является самым тонким из всех, при установке на него штатных, или любых других 92мм вентилей, вторую карту в слой PCIe х16 установить не удастся. Поэтому я заранее купил 2 кулера Skythe Kaze Jyu Slim 100мм с 2000об/мин. Их преимущество - толщина всего 12мм.
Но проблема тогда заключалась в том, что не было еще в продаже спец.кулеров на силовые цепи - VRM3/4. Поэтому, обвешав карту самодельными и не самодельными радиаторами, я занялся испытаниями кулера с этими вентиляторами. Вот так это все выглядело:
К моему большому разочарованию выяснилось, что вертушки эти кроме шума, увы, ничего путного не создают.
А время шло. Я угробил первую карту. Получив по гарантии вторую карту эксперименты продолжились. Сняв эти вентиляторы я начал искать им достойную замену (идея кросса пока была отложена в дальний ящик). Замена нашлась в лице Noctua NF-B9 Vortex-Control 92мм вентиляторов. И вот тут я ни капли не пожалел потраченных денег и времени. Просто прекрасные вертушки - тихие и эффективные. Но что же делать с охлаждением силовых цепей? А VRMов все не было, и не было.

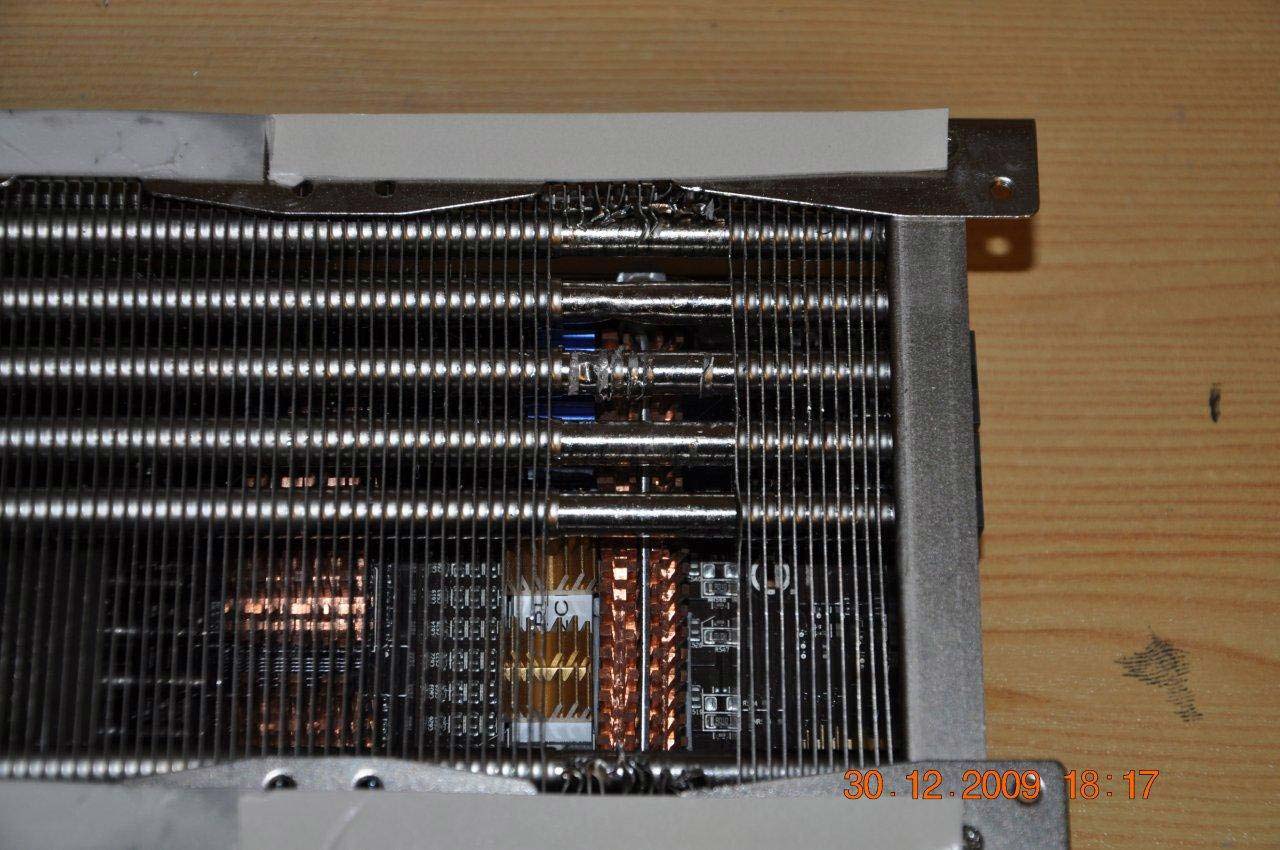

Тогда я просто вырезал несколько ребер из радиатора Таракана для лучшего доступа воздуха к силовым цепям (для информации - они могут нагреваться до 130 градусов, что не прибавляет радости ни самой карте, ни ее "соседям").
Чтобы не перегружать заметку я не выкладываю те февральско-мартовские результаты испытаний, не о них разговор.
Вдруг, по непонятной и не зависящей от меня причине карта умерла. Причиной стало короткое замыкание внутри.
Получил по гарантии уже третью карту.
Моему разочарованию от нее не было предела. Если к тому времени большинство свежих карт (по сообщениям владельцев) могли, зачастую, без поднятия напряжения брать рубеж частот в 900/1200. То моя на напряжении в 1,187вольт с трудом была стабильна на частотах 850/1200. Ни о каком кроссе с ней и разговора быть не могло.
А тем временем, в конце-концов появились в продаже долгожданные кулеры для силовиков - VRM3 и VRM-4. И хотя кое у кого из участников ветки на оверах были сомнения и скептическое к ним отношение, радиаторы доказали свою превосходную эффективность. В самых тяжелых режимах Fur Mark 1.7 и 1.8 они держали температуру силовиков в районе 50-60 градусов. Тут нужно отдать должное вкладу в испытания этих радиаторов участнику ветки на оверах - RKR! Благодаря ему стало известно о том, что термопрокладки идущие в комплекте с этими радиаторами, на на что не годятся и лучше вместо них использовать только термопасту.
Терпеть дальше это форменное издевательство от видеокарты у меня уже не было сил и мне удалось поменять их на 2 рефернсные карты производства Gigabyte. Все предыдушие карты были от Sapphire. Но к этому времени Сапфир прекратил выпускать/закупать видеокары референсного дизайна, потому выбор пал на Гигабайт.
Вот теперь мы подобрались к сути.

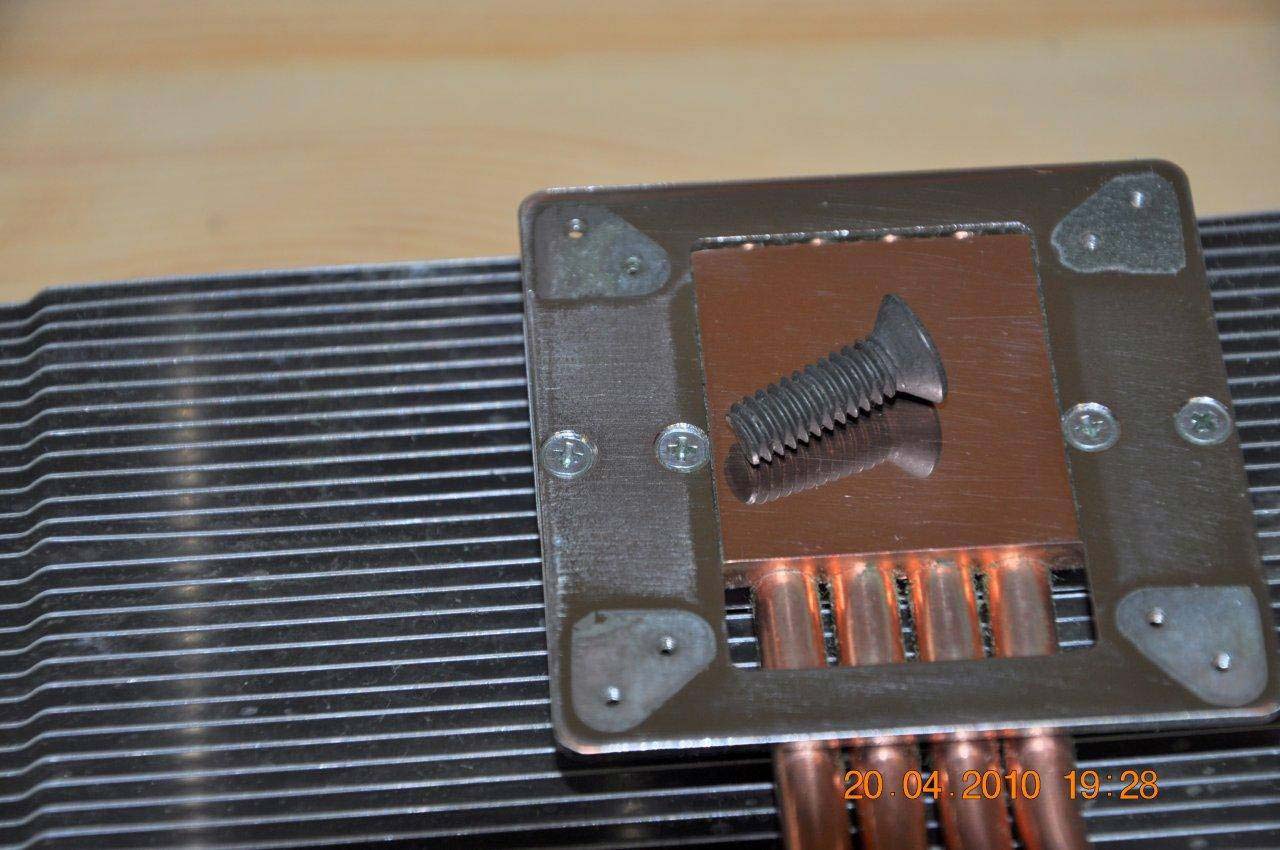

К этому времени у меня уже был заготовлен заранее купленный второй кулер - Accelero TWIN TURBO Pro. Ранее я водил знакомство с его предшественником (версия без "PRO") после которого мы оба расстались недовольные друг-другом. Однако было принято волевое решение испытать судьбу еще раз. Можно было бы сказать, что я был от него в восторге - ан нет, не получится ! Даже после выравнивания и полировки основания он проигрывал Таракану.
Насколько - увидите дальше.
Но пока у меня не было ещё одного радиатора VRM-4. Заказав его, я занялся проверкой разгонного потенциала новых карт. Выяснилось что одна карта очень удачна. На напряжении в 1,125в она преспокойно берет частоты 975/1200. Вторая - увы не могла похвастаться такими результатами. При напряжении в 1,125в все, что она могла выдать стабильно, это 900/1200. И только на напряжении в 1,162в она была стабильна в режиме 940/1200. Т.е. рабочие режимы для кросса мною были уже определены.
Ещё до начала тестирования я знал, что на моей материнской плате невозможно построить кросс в двух первых слотах PCI x16 из карт вооруженных альтернативной СО. Причина проста - близкая расположенность этих слотов.
Только несколько материнских карт имеют слоты PCIe x16 разнесенные на расстояния, позволяющее установить на верхней карте альтернативную СО (P6T Deluxe, DFI..) Моя Р6Т этим достоинством не обладает. Для построения кросса с альтернативной СО мне нужно было задействовать первый и третий слоты. Неизвестным параметром в этом уравнении выступало то, что третий слот работает на скорости х4. Для решения этого уравнения я провел несколько серий прогонов бенчмарками одной видеокарты в первом и третьем слотах на одинаковых настройках тестов. Падение производительности в третьем слоте по сравнению с первым составило около 3%. Можно жить.
Кроме того, был куплен через ЕBAY удлиненный мостик для кросса. После пришел и заказанный VRM-4. Можно приступать к самому главному.
Забыл добавить.К этому времени я поменял корпус. Теперь у меня HAV 932. Прекрасный корпус! Вы еще поймете дальше почему.
Изначально в шасси я поставил блок питания вниз, чтобы он оттуда забирал воздух и выбрасывал его наружу.
Поставив вторую карту, пока еще с рефернсной СО во второй слот я понял, что хочу я того или нет, но буду вынужден на Таракане (предназначенном на 2ю карту, т.к. на первой уже стоял Твин Турбо) первым вентилятором ставить все тот же 12мм (высота вентилятора) Scythe. Сделалось это в виду того, что стандартный вентилятор толщиной в 25мм не проходил по высоте над БП.
Ну вот все готово, снимаю со второй карты родную СО. Ставлю Таракана, радиаторы на память (оставшиеся от Арктика), на отдельно стоящий силовик памяти ставлю заранее подготовленный оставшийся самодельный медный радиатор, фиксирую его 2 винтами М3 в отверстия с резьбой, заранее подготовленные в этом радиаторе. Затем приходит черёд VRM-4. Проверив его перед окончательной установкой я его немного разогнул его, чтобы он не уперся в стоящий сверху VRM-3. Вместо отправленной изначально в мусорник родной термопрокладки ставлю аккуратно снятую лезвием т-прокладку с рамы родной СО (чтобы не елозила) и добавляю под нее и на нее по капле термопасты OCZ Freeze Extreme, её же наношу на видеочип перед установкой Таракана.
Все собрано. Монтаж.
И тут же случается первая неожиданность и неприятный сюрприз. То что нужно первый вентиль заменить на тонкий я увидел, но я не заметил, что карта не входит в слот PCI.

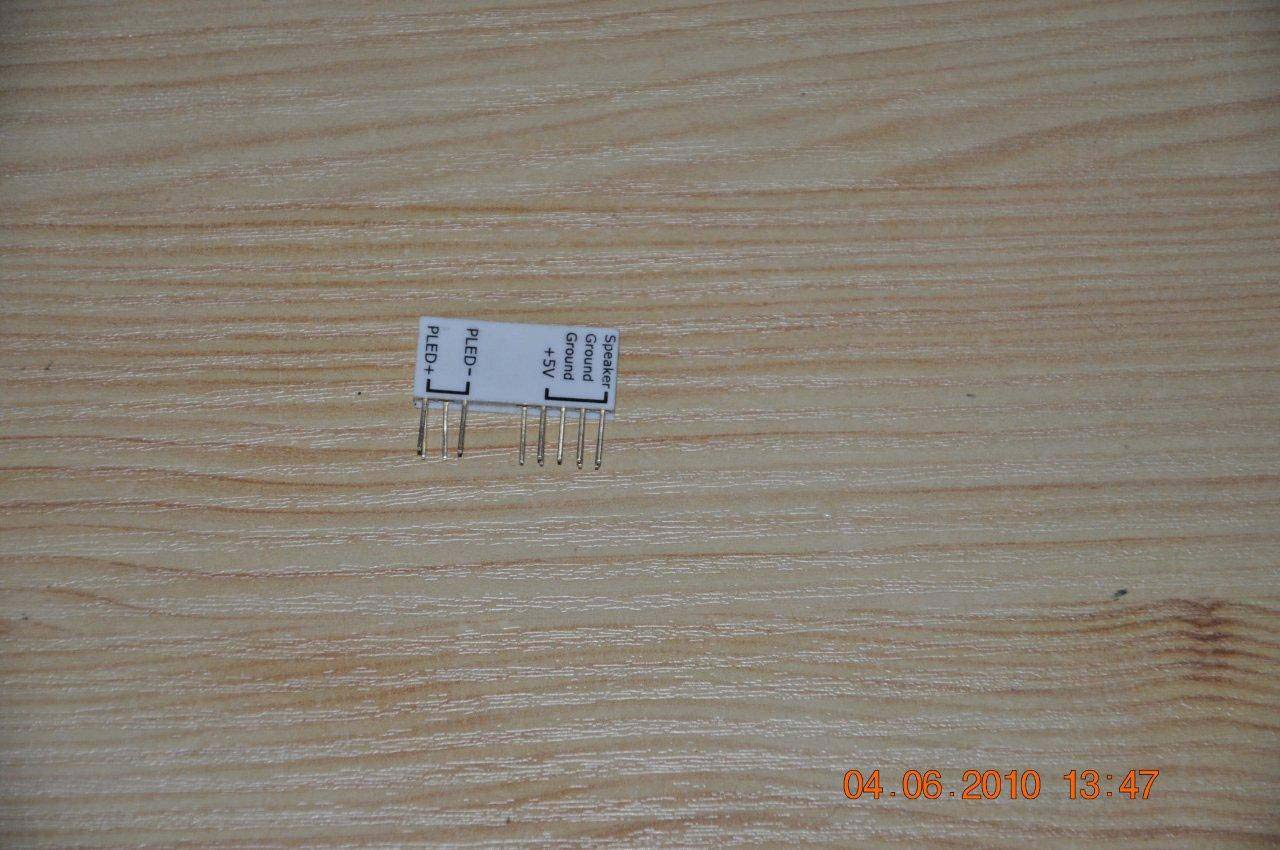

В чем причина? А причина оказывается в том, что материнские платы от Asus комплектуются одной удобной штучкой -
Это переходник для более удобного подключения к материнке проводов включения, харда и т.п. Т.е. они сначала втыкаются в неё, а потом комплектом в материнскую плату. Вот этот переходник и не дает видеокарте встать на место.
Что делать? А время - поздний вечер.
Снимаю вторую карту, откручиваю винты со второго вентиля, наклеиваю на сам радиатор профессиональную двухстороннюю клейкую прокладку и с необходимым смещением водружаю на неё второй вентиль.
Маленькое отступление.
Для чего я это затевал ? Меня страшно злил тот факт, что во-первых во время включения компа до того момента, когда драйвер подхватывал управление турбиной второй карты, она успевала раскрутиться почти до 100%, а это 4000 оборотов в минуту. И после этого, до вступления в действие графика управления турбиной MSI AfterBurner, она тоже успевала поработать на повышенных тонах/скоростях. Я уже не говорю о кайфе от неё во время прогона FurMark'ом (да и в играх). А забивать еще более низкие обороты вращения турбины через MSI AF уже чревато неприятными последствиями для карты.

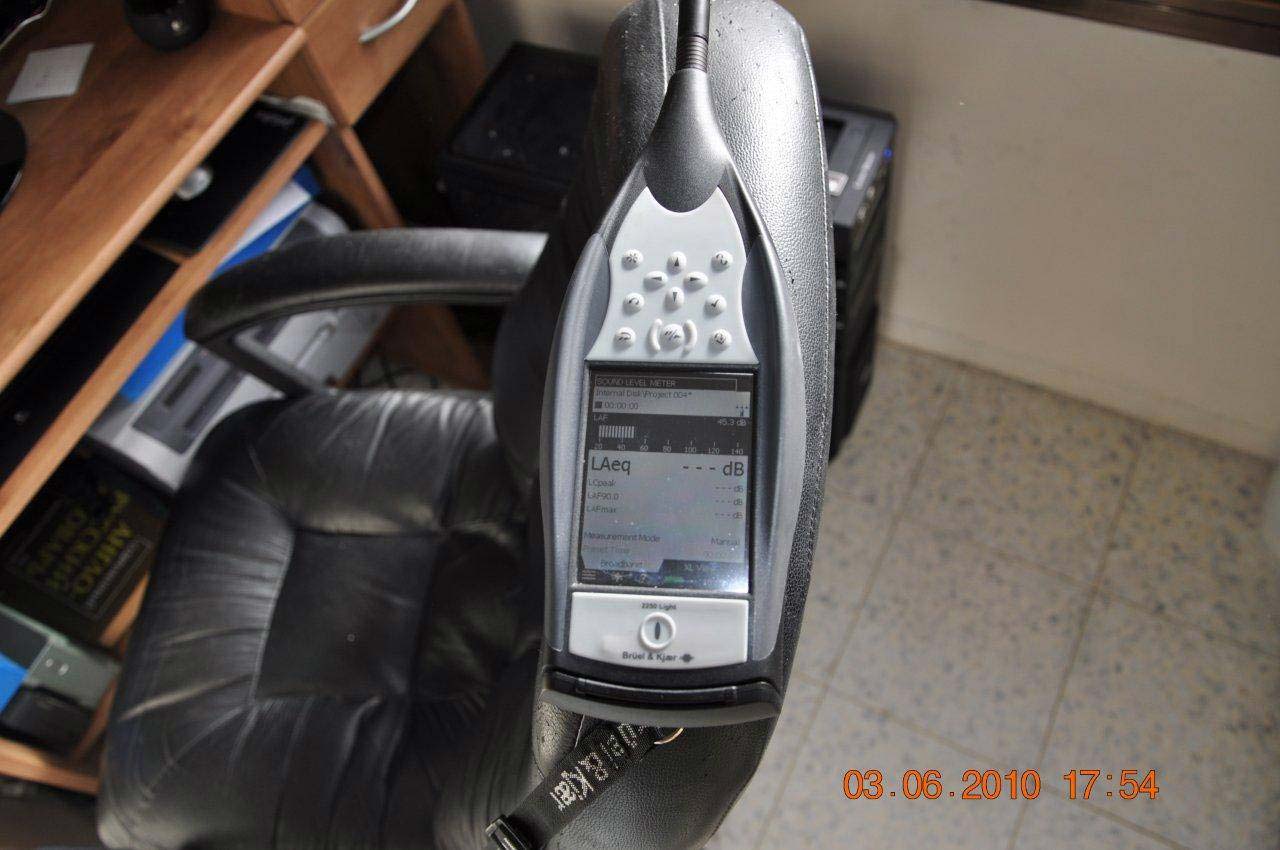

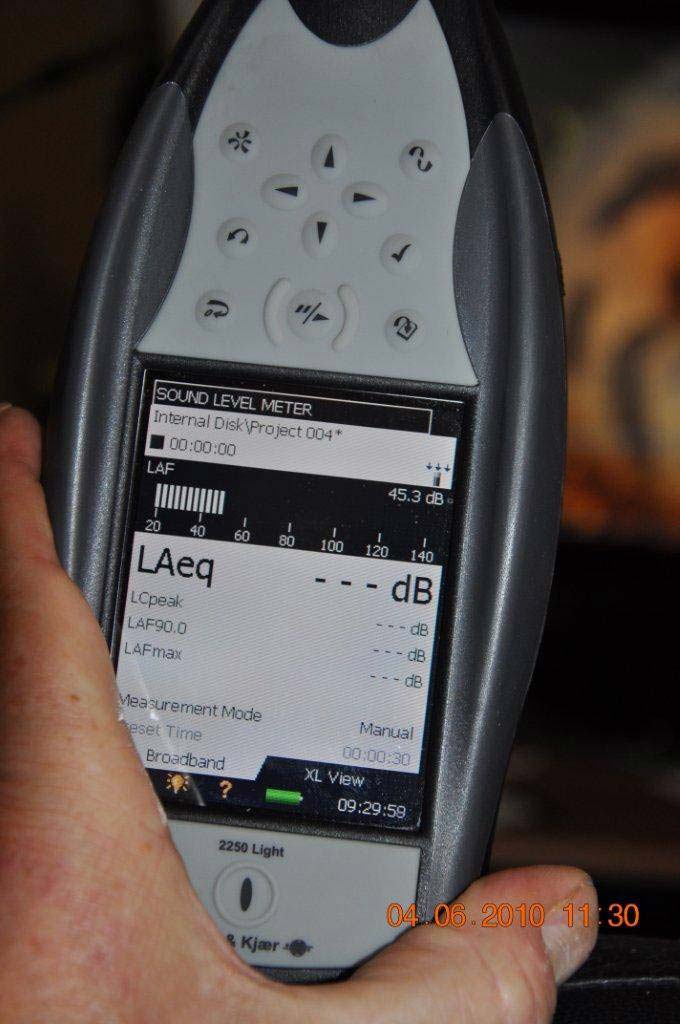

Для наглядности привожу результаты замеров уровня шума, выполненных мною с помощью профессионального шумомера.

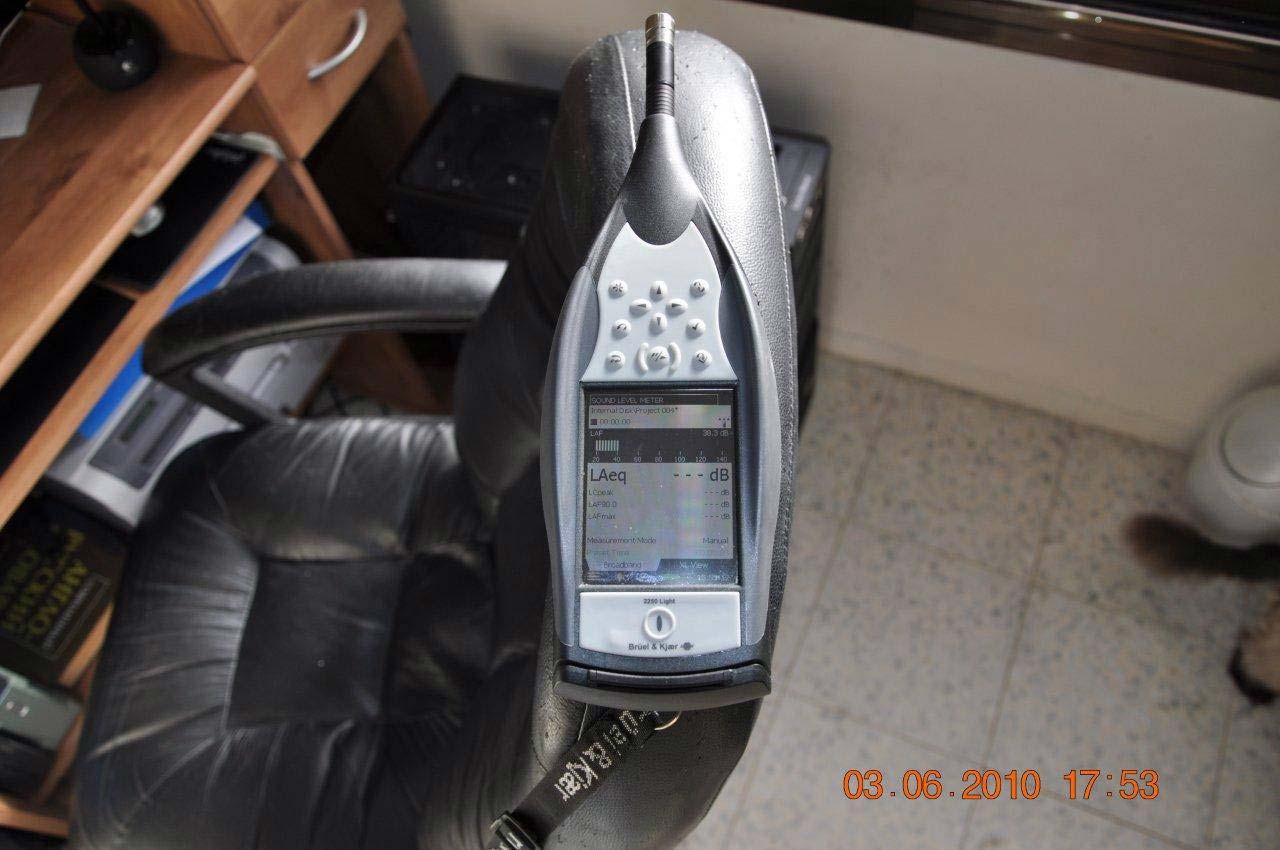

Эти 45,3дб - уровень шума в промежуток между включением компьютера и активацией драйвера и загрузкой MSI AF.
Вот эти 38 с копейками децибел - уровень шума в момент, когда уже все загрузилось, но ничего тяжелого для видеокарты не работает. Уровень его весьма комфортный.

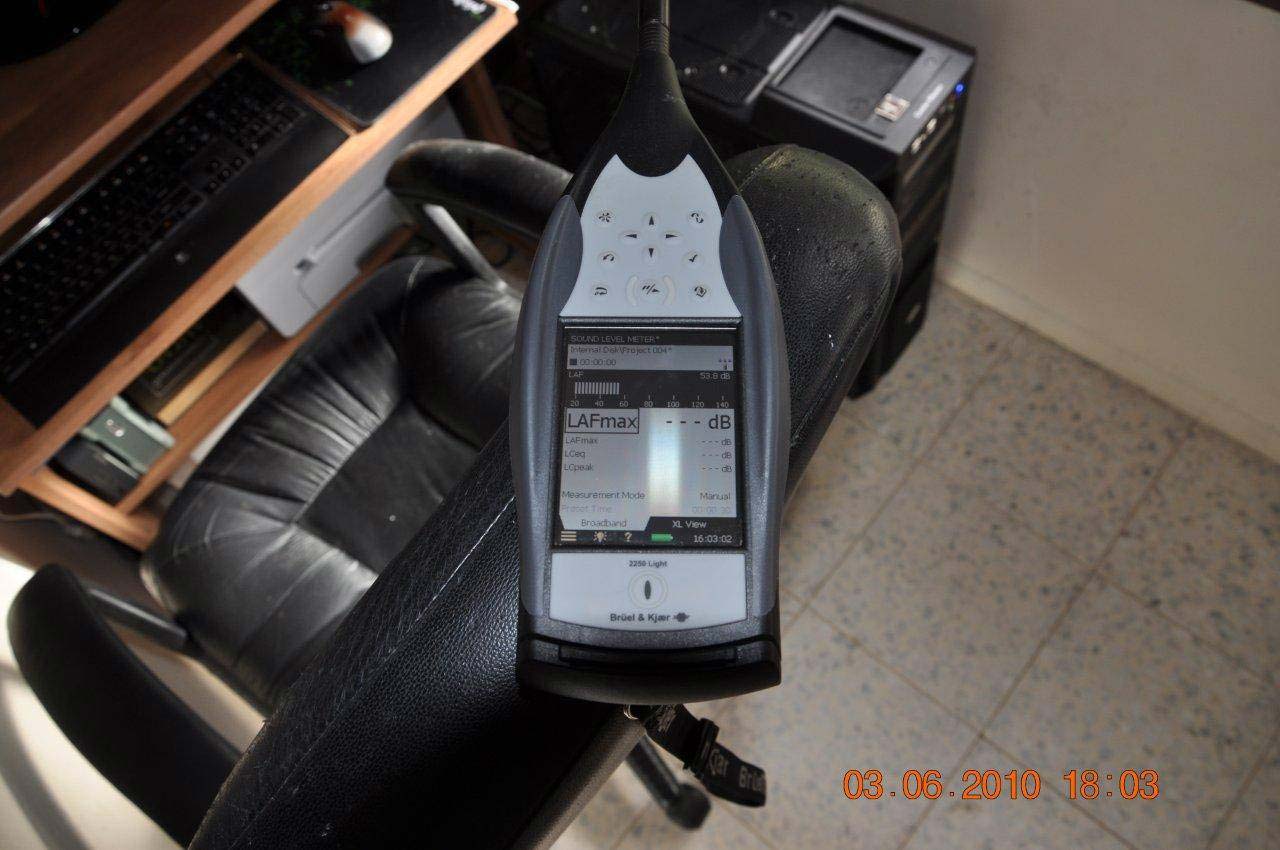

Эти не очень приятные ~54дб - FurMark.

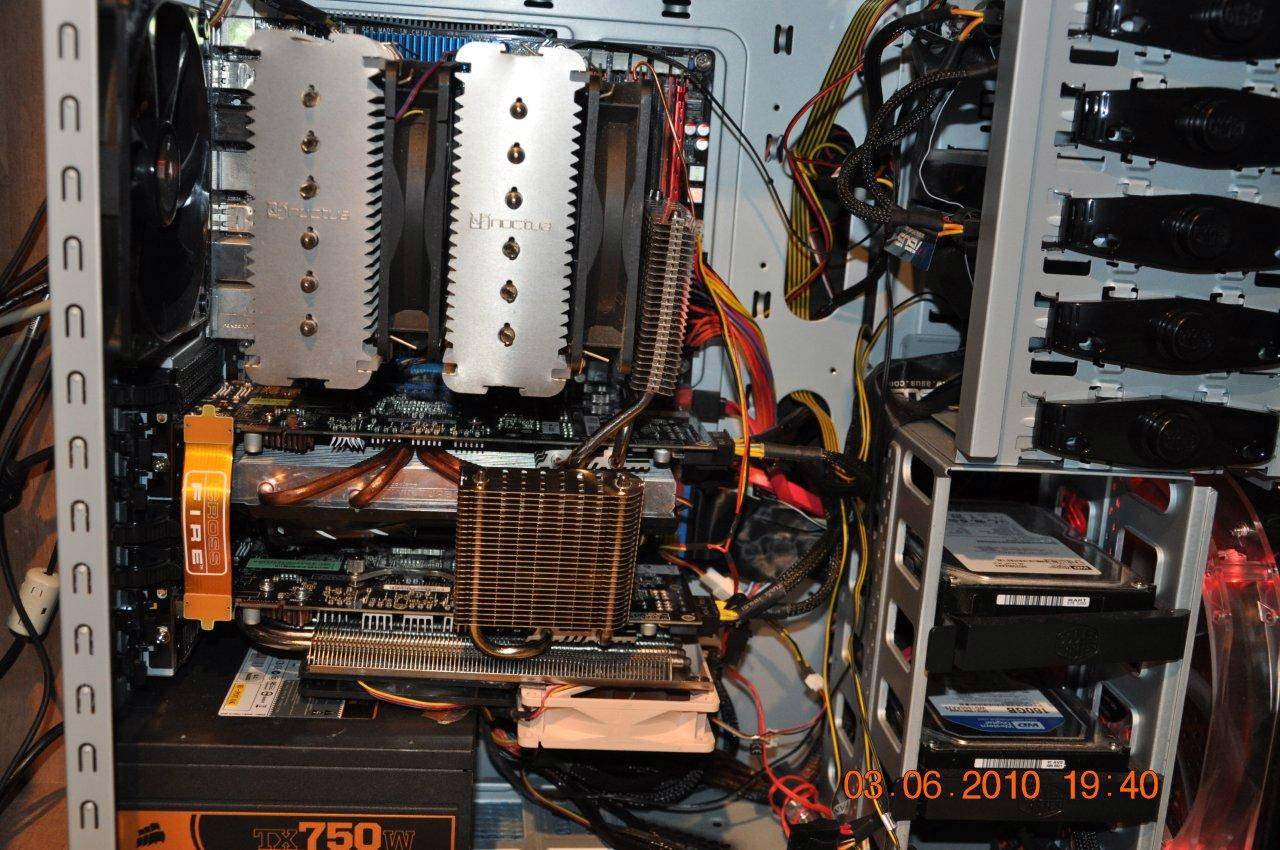

Опять сборка - теперь все встало. Но выглядит все это на самым лучшим образом. Ладно - для начала сойдёт.
Закрываю боковую крышку и провожу проверку.

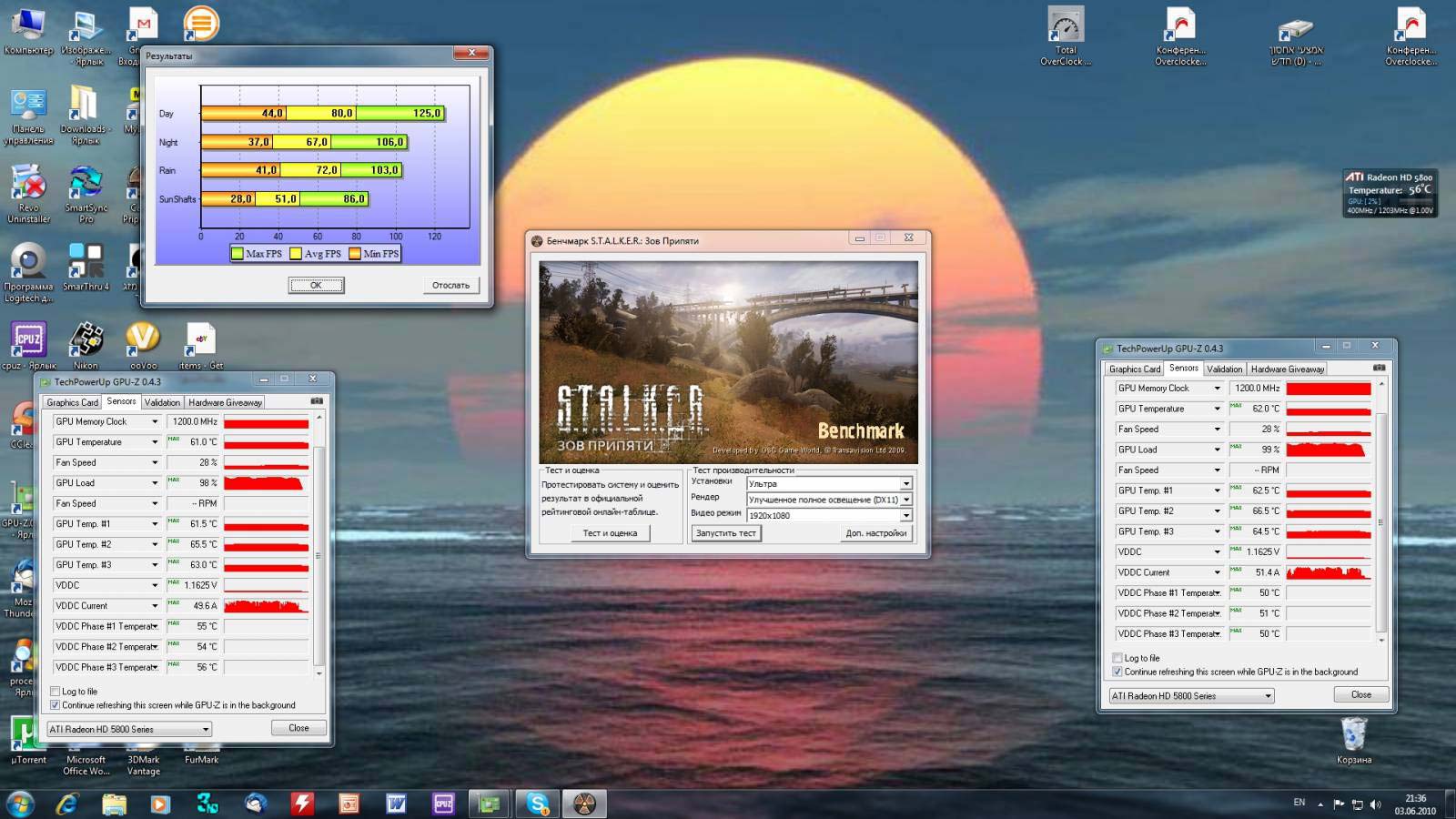

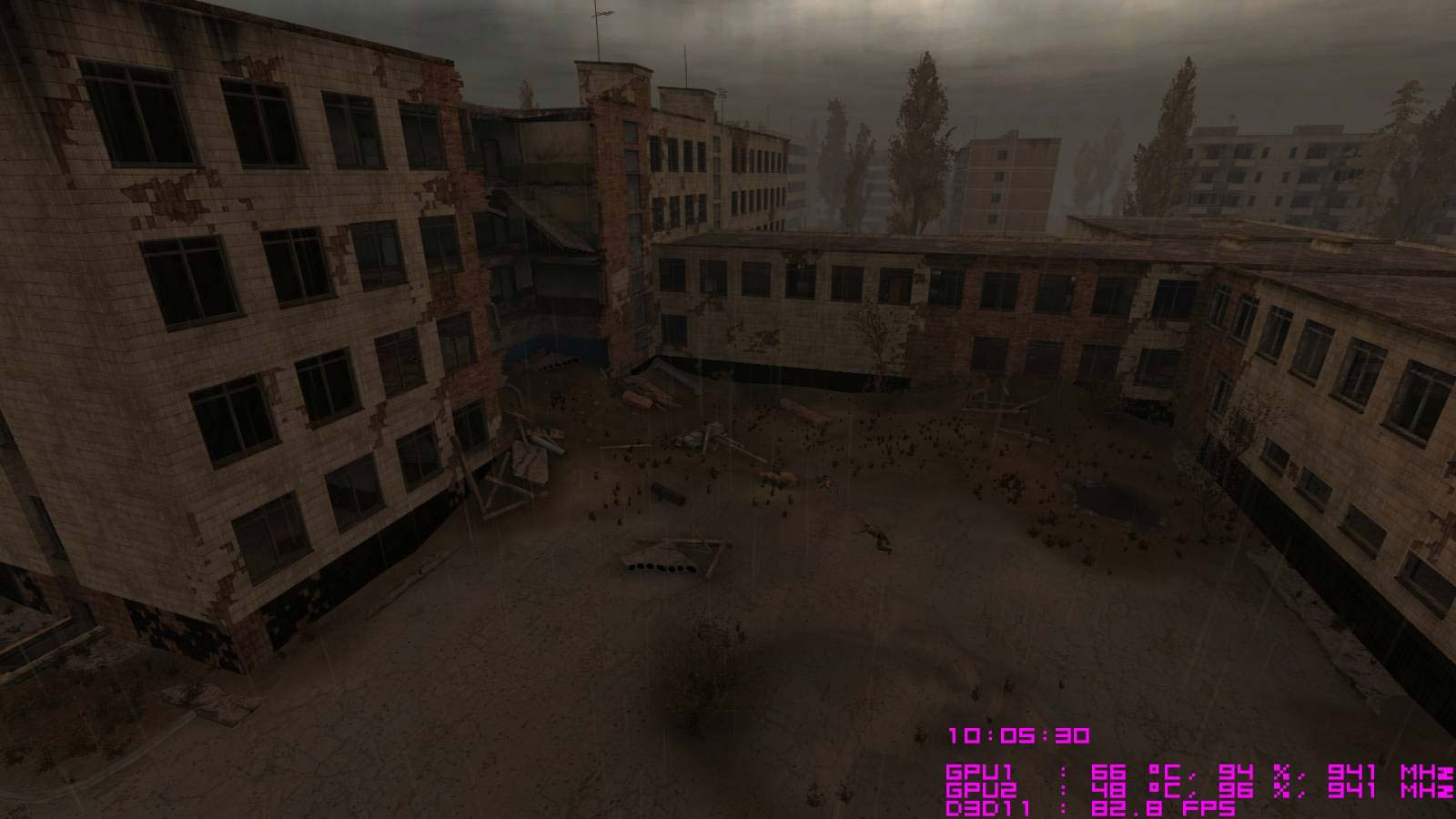

Решил проверять бенчмарком Stalker: Зов Припяти. Тест в принципе для других целей, но я провел эксперимент, прогнав несколько общеупотребимых "бенчей" чтобы выяснить какой из них прогревает карту сильнее других. Т.е. условия наиболее приближенные к реальной тяжелой графической игровой нагрузке. Именно Сталкер греет сильнее и продолжительней всего - как-никак бенчмарк включает в себя 4 сцены.

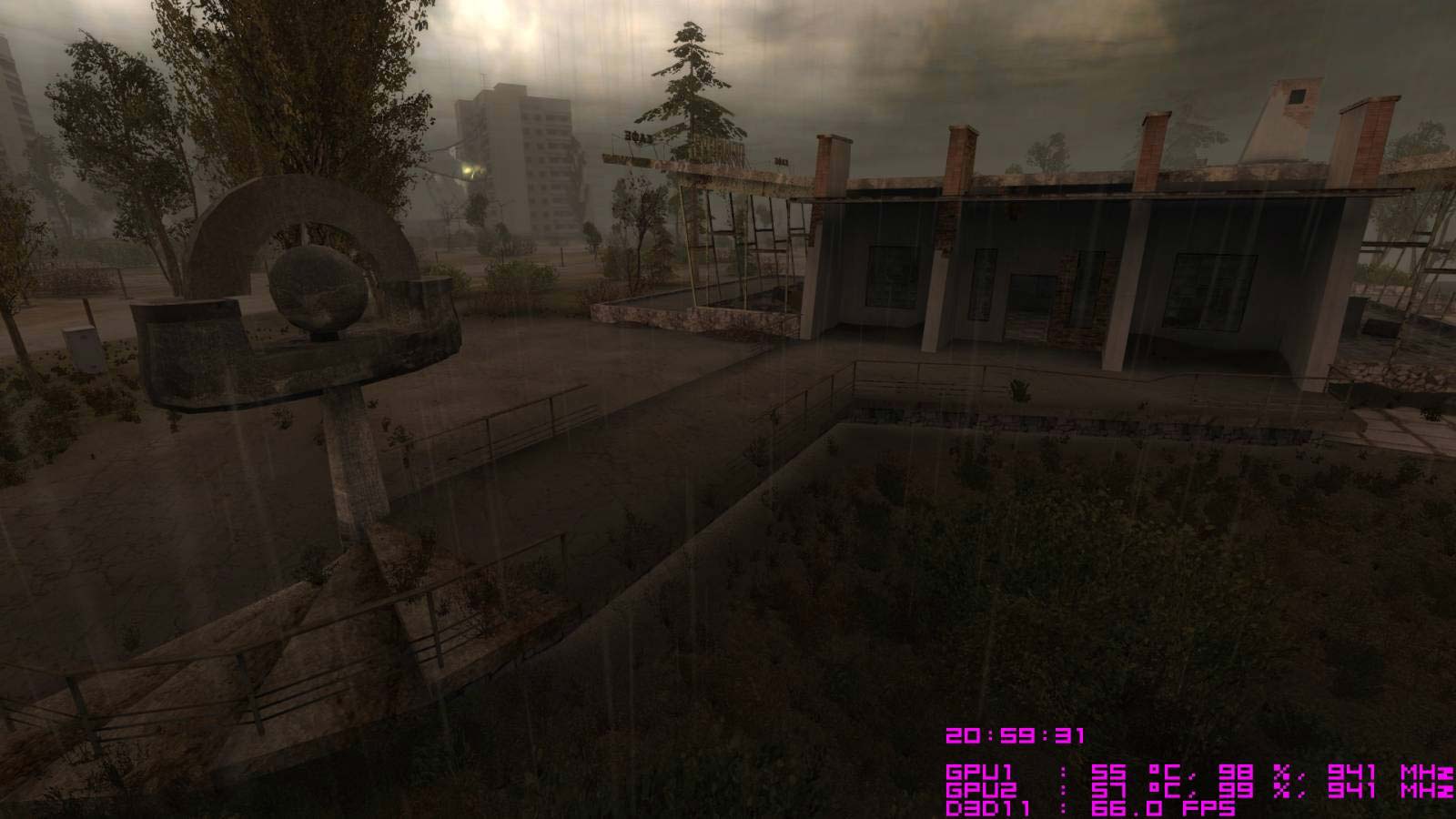

Да, не маленькие температуры. И если от Арктика я не ждал лучшего, то Таракан разочаровал.
Окончательный результат. Ну что сказать - тише чем с референсом, но хотелось бы лучшего.

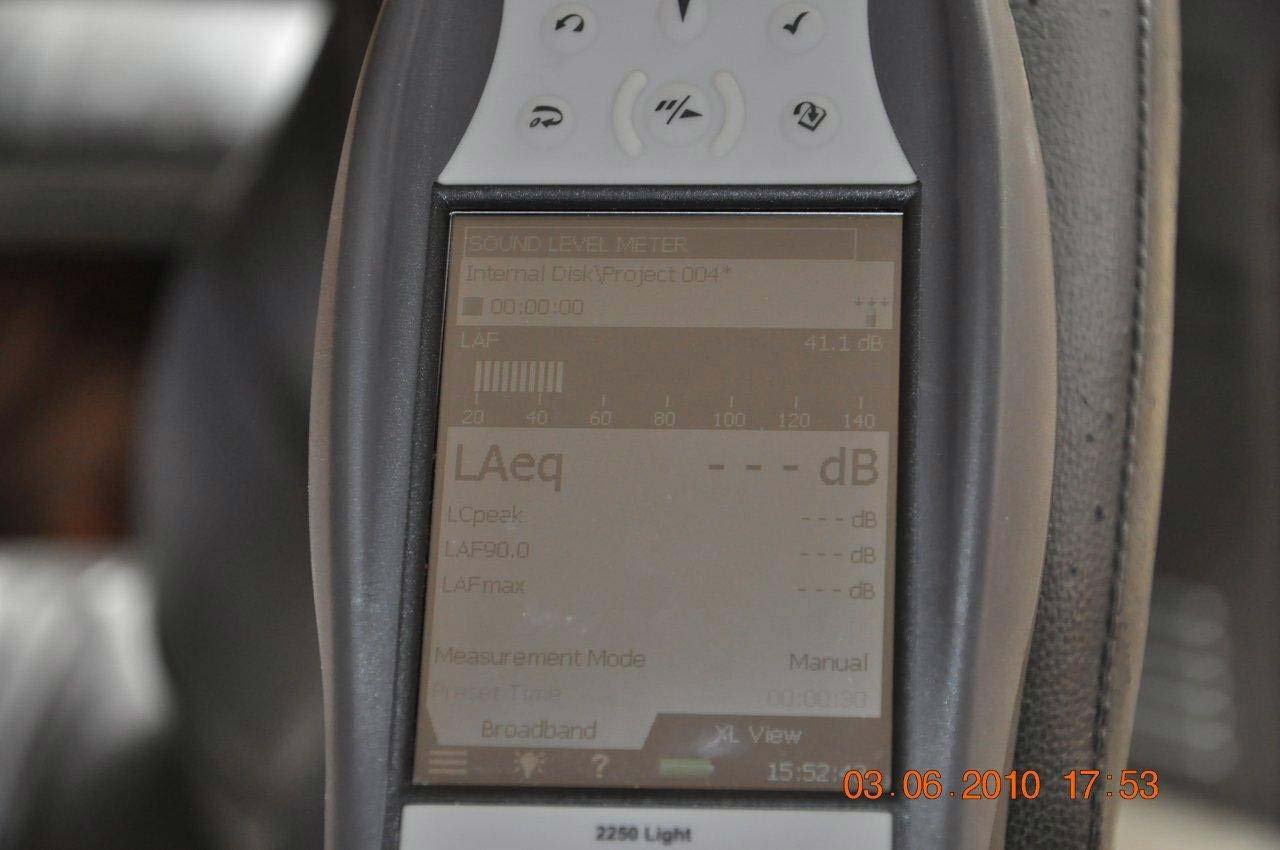

Уровень шума:
41,1дб конечно не 54, но все же не мало.
С этим я и отправился спать, хоть мысли крутились о том, что нужно это всё как-то исправить.

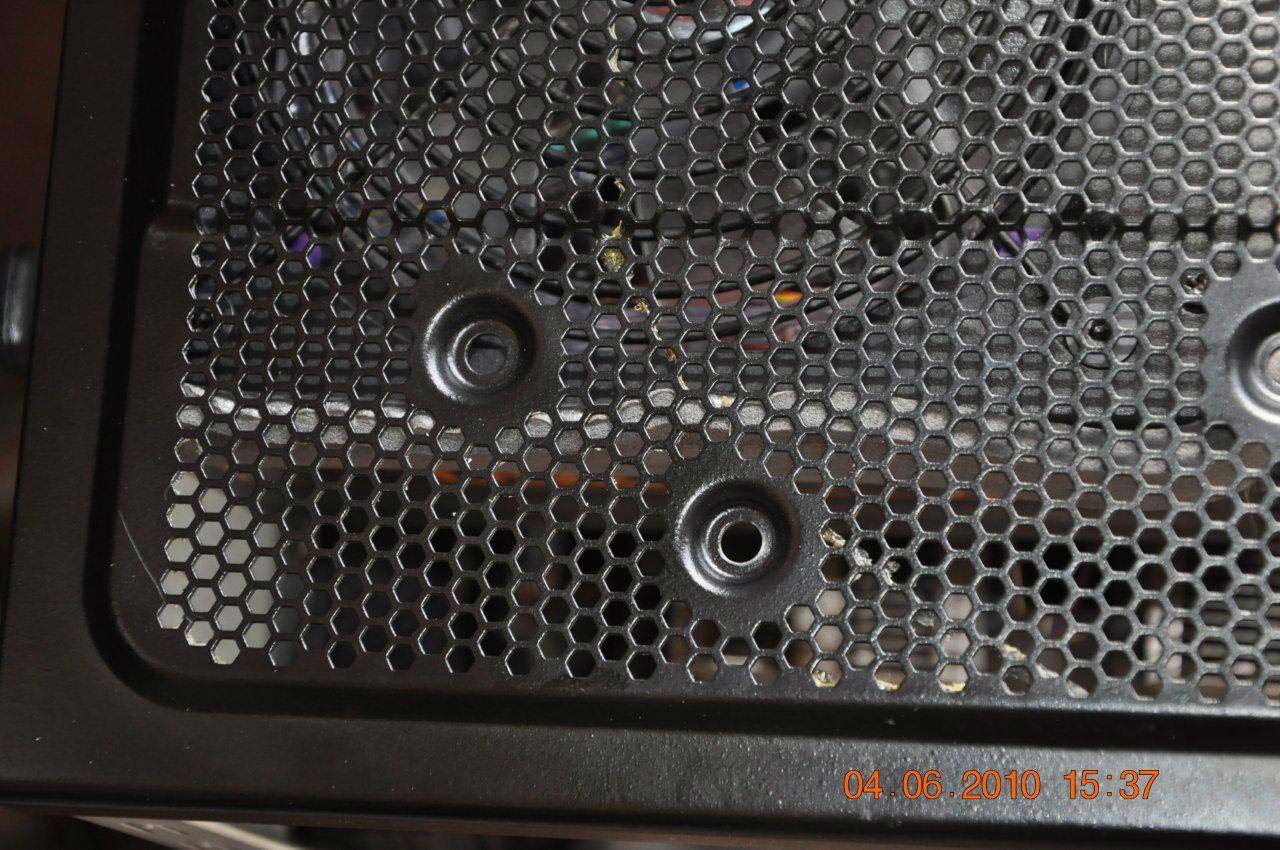

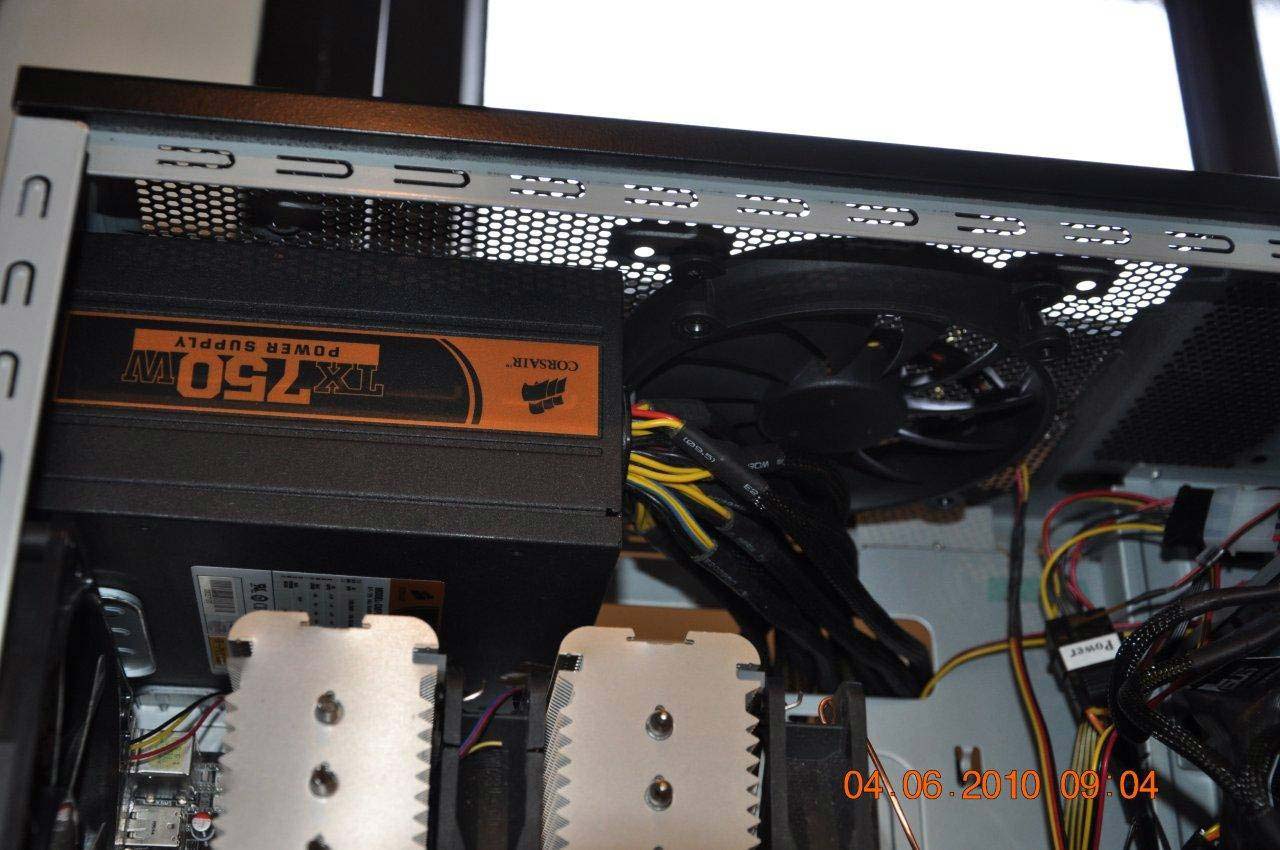

Проснувшись утром, на свежую голову, хоть и зная заранее какой это геморрой, я вынимаю БП (у него длинные и не съемные кабеля) и переставляю его наверх перевернув на 180 градусов. Помните я говорил об удобстве и преимуществе этого корпуса? Так вот - это одно из них, возможность выбрать место установки БП, кроме того - прекрасная система охлаждения, вентиляторы которое я запитал через реобас.
Для этой перестановки я снял верхний 200мм вентилятор и поставил Scythe "KAZE MARU" 140mm na 1200об/мин. И его тоже запитал через реобас.

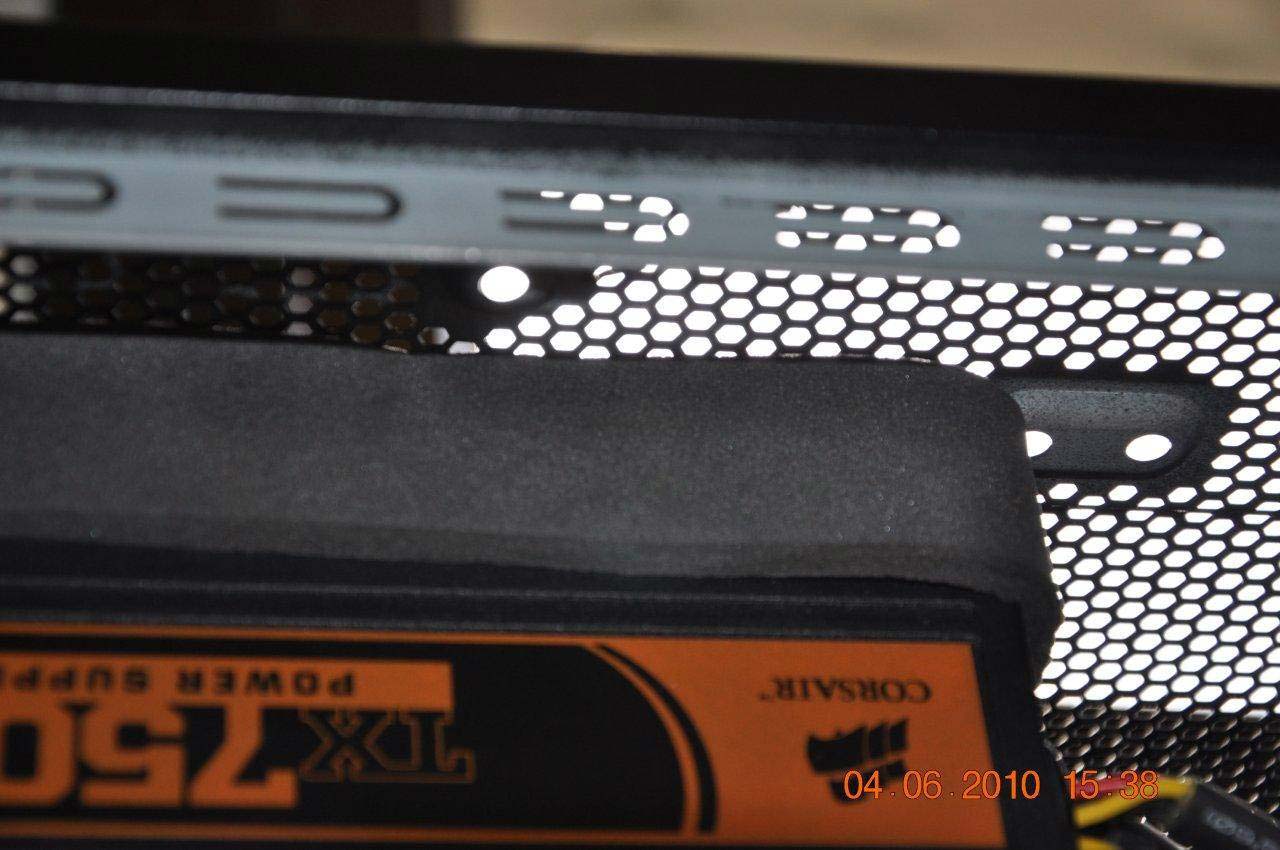

Но как предотвратить засос воздуха блоком питания из корпуса ? Нашлась дома полоска клейкой пористой резины из которой я сделал что-то вроде забора вокруг БП.
Как мне кажется, разворот БП на 180* пошёл только на пользу. В таком положении весь нагретый воздух будет подыматься наверх из каверн и полостей конструкции блока питания, а не задерживаться там, поднявшись к потолку БП в нормальном положении.
Снова снимаю вторую карту и ставлю на Таракан нормальные 92х25 мм вентиляторы. Убираю на материнской плате переходник подключения для кнопок и подключаю их непосредственно к соответствующим коннекторам. Собираю, все получилось без сучка и задоринки.

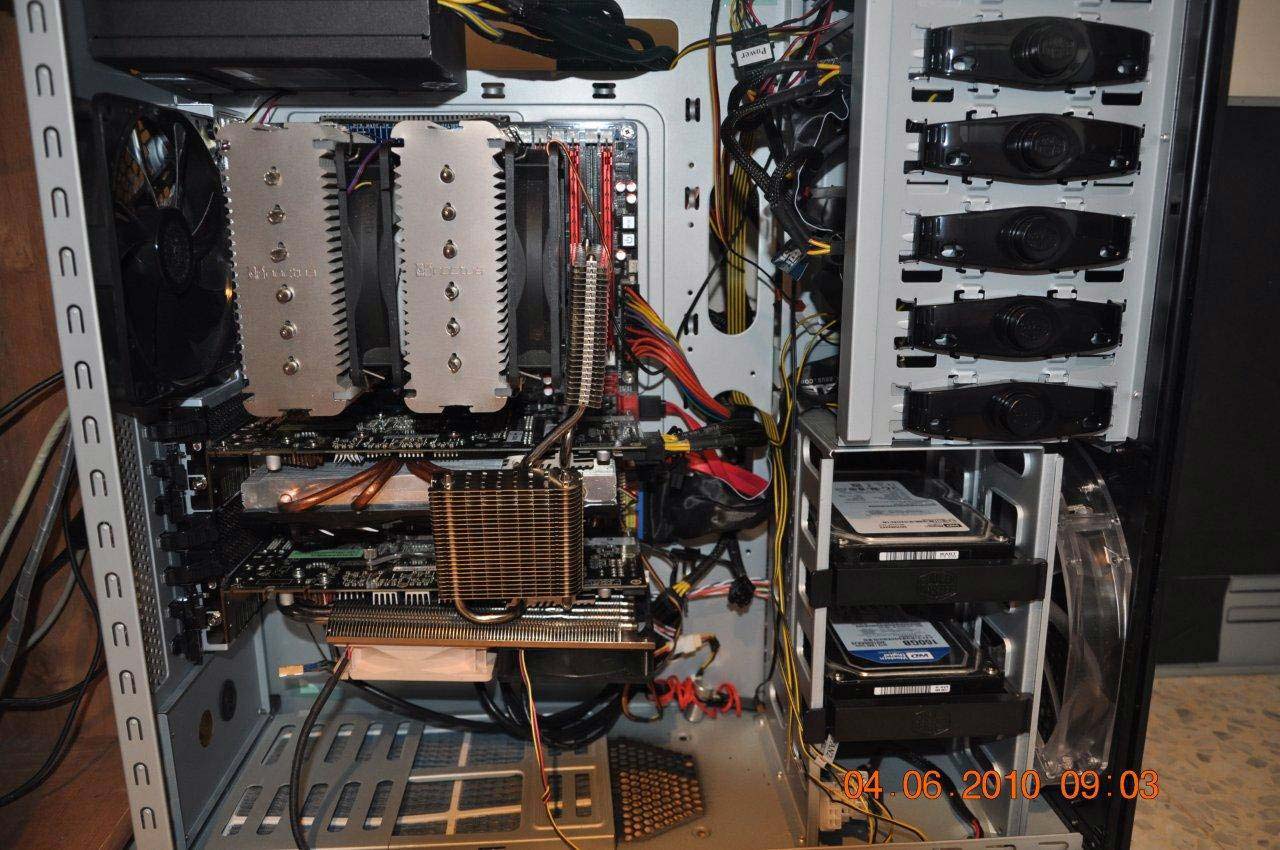

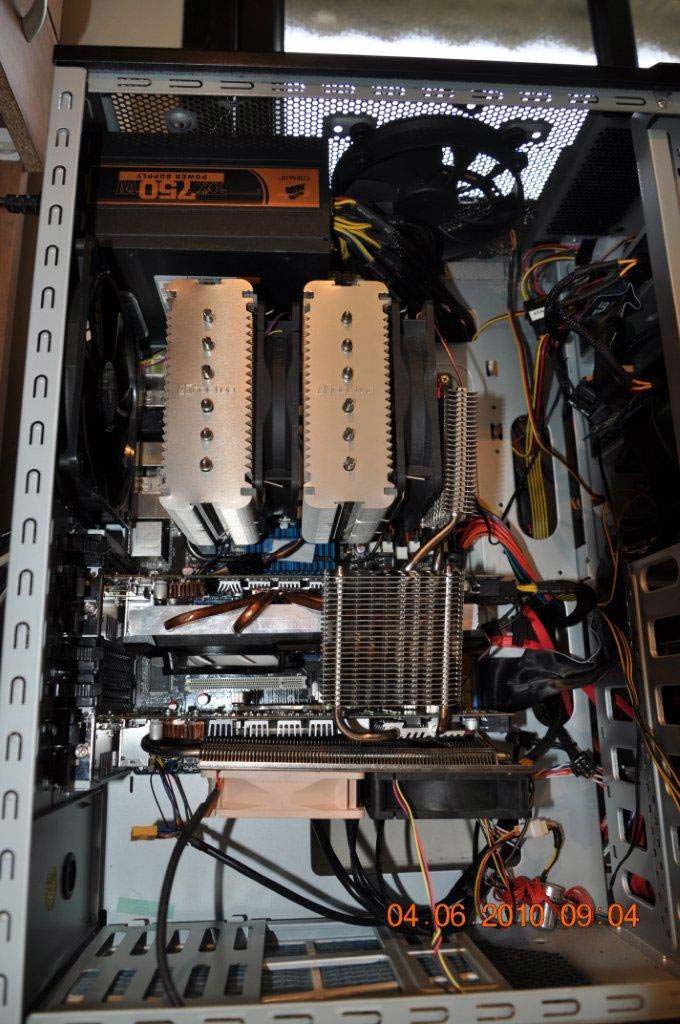

Вот теперь все выглядит вполне цивилизованно.

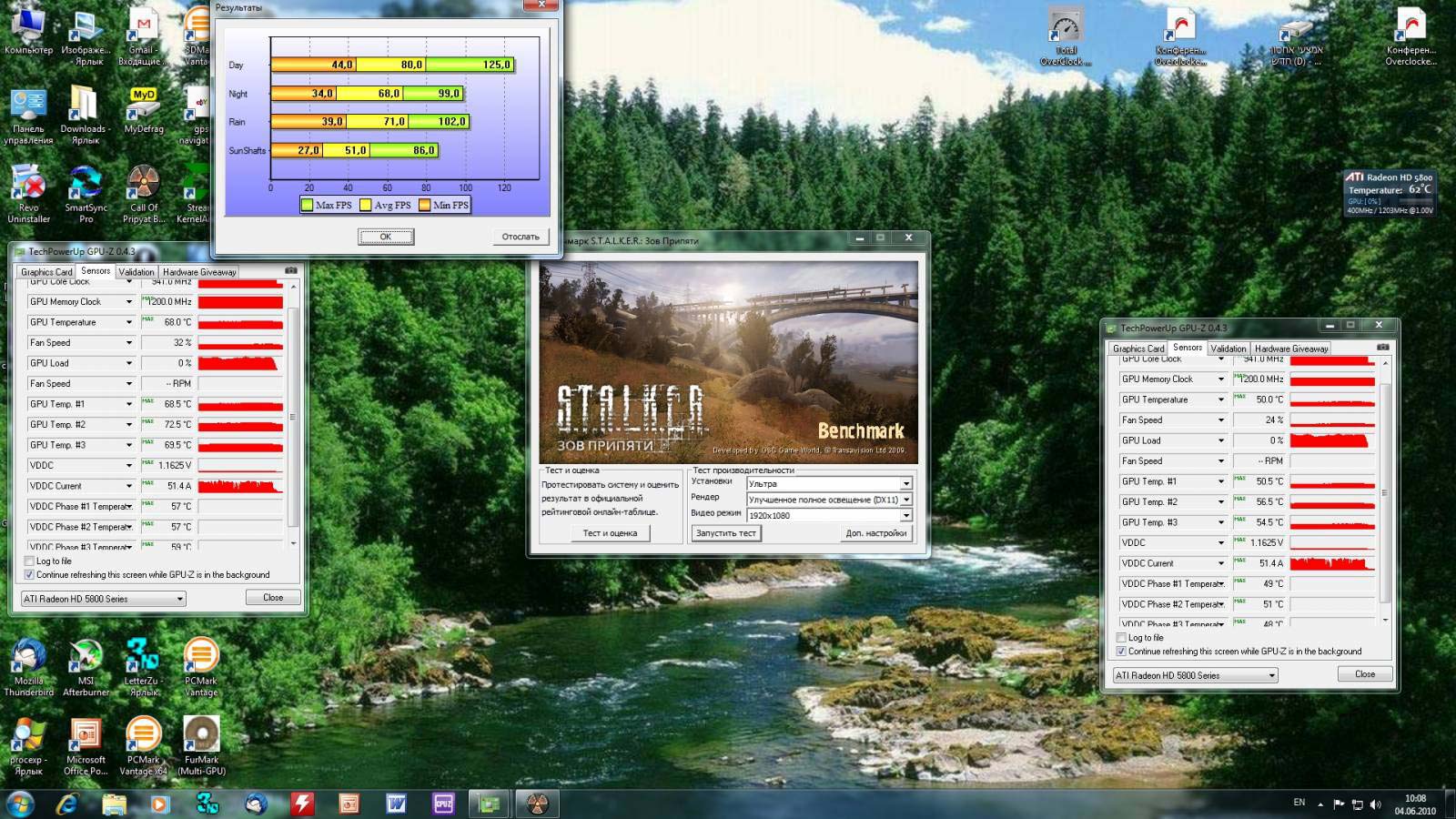

Пришёл черед Сталкера.

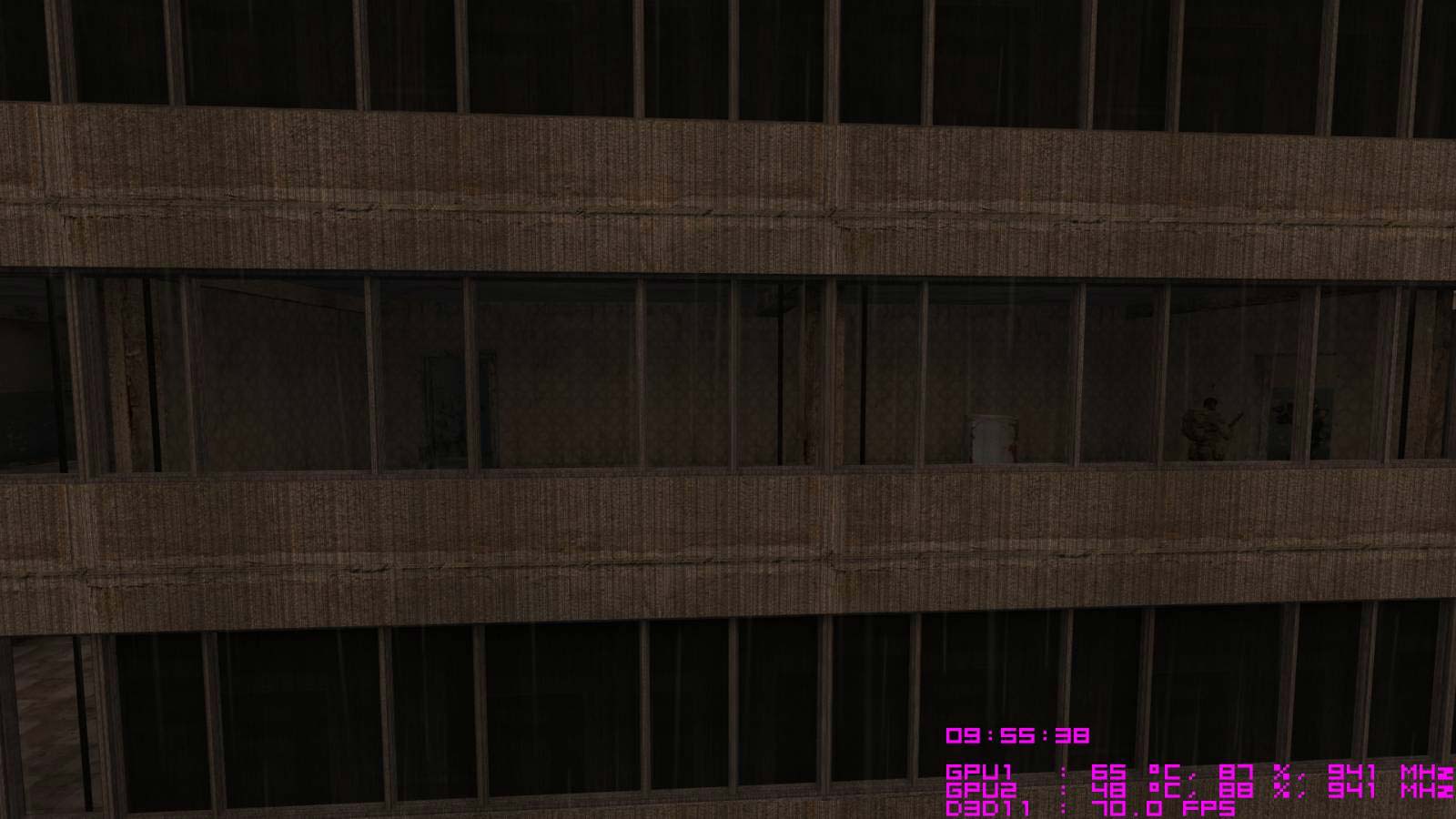

Обратите внимание на разницу температур по картам. Она доходит до 18 градусов не в пользу Арктика. Все-таки Таракан-он и в Африке Таракан.
Теперь шум, замерим его уровня в состоянии покоя, нета и т.п. :

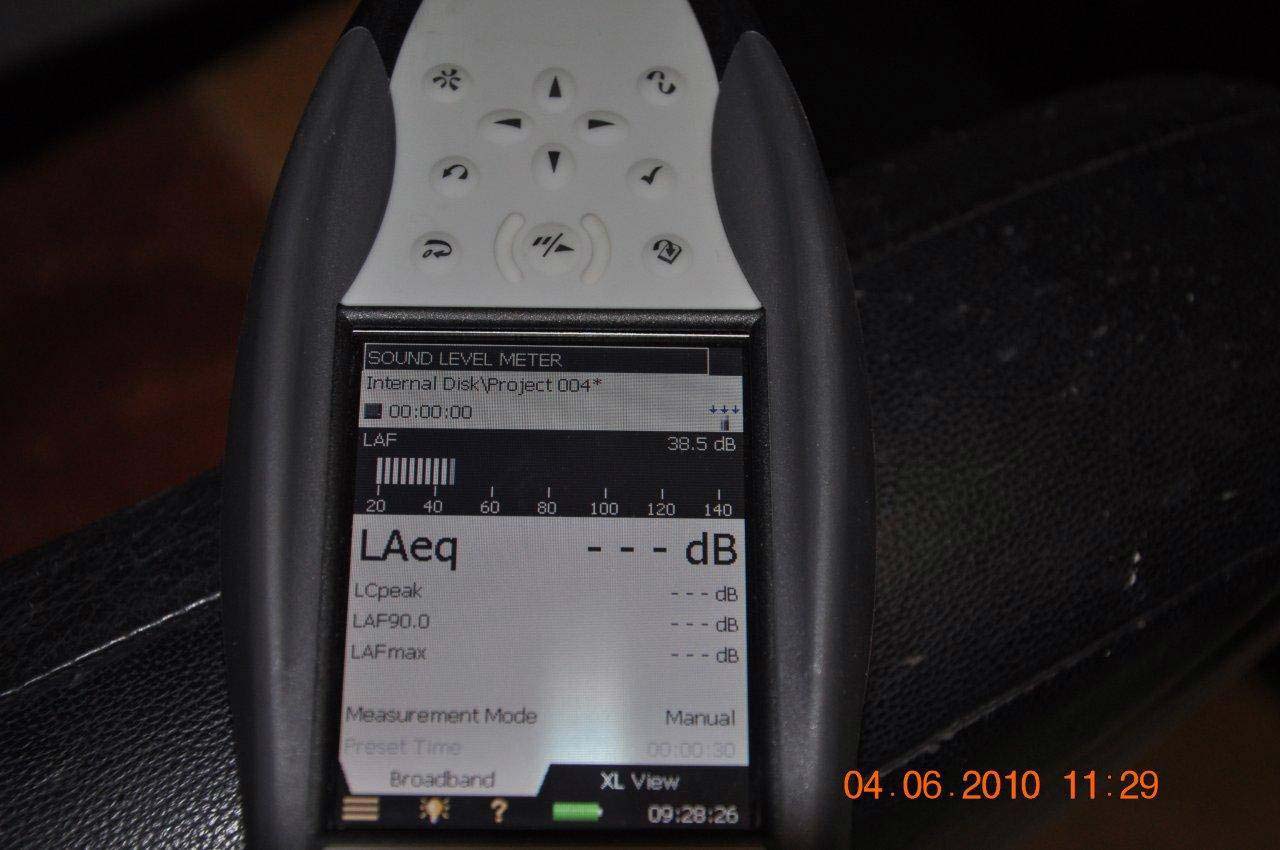

Даже тише чем прежде - всего 38,5 дб ! Как по мне - комфортней не бывает.
Но как дела обстоят под нагрузкой ?
45,3дб. Но этот шум не от видеокарт, а от вентилятора в блоке питания.
Следующим логичным шагом к тишине будет замена БП на более мощный и тихий. Хоть мощи моих 750ватт хватает почти с 30% запасом, но шум БП (даже не смотря на то, что я заменил в нём вентилятор) все же выделяется на общем фоне. Но замена PSU состоится не скоро, это т.к. не дёшево, а пока ещё нужно за вторую карту расплатиться.
Вот и вся история о кроссе из 2 Радеонов 5850 с альтернативными системами охлаждения.
P.S.Вскорости я ожидаю VF 300a от Залмана,вместо Арктика.Посмотрим на что он способен.
