Вчера я публиковал пересказ обзора HD 7850/7870 с TPU, теперь же позвольте представить Вам аналогичный материал, но из исходников с сайта Guru3D. Посмотрим, насколько будут отличаться результаты тестов.
Вновь спецификации новинок от AMD находятся на слайде, исписанном самым уродливым образом логотипами Guru3D:

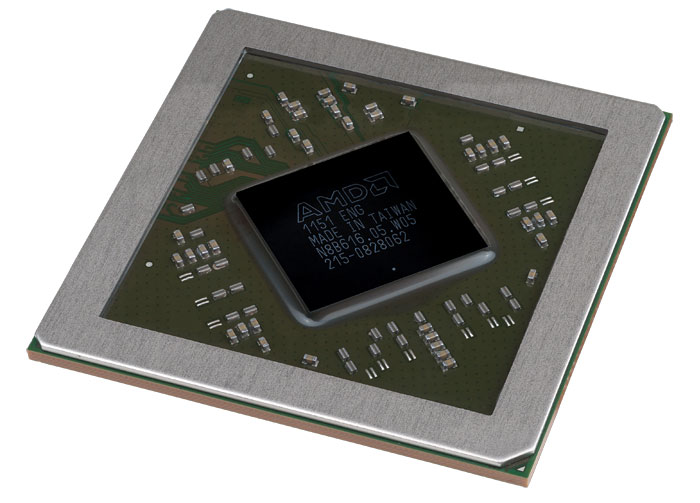

А на фото ниже изображено графическое ядро Pitcairn, что используется в обеих новинках.

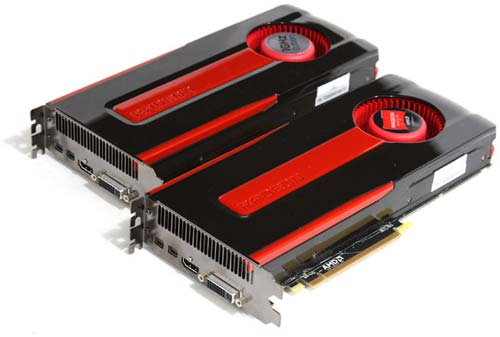

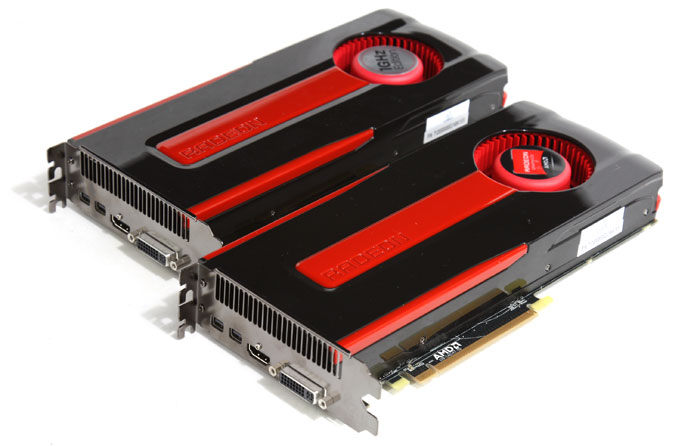

Не будем останавливаться на особенностях архитектуры Radeon HD 7850 и HD 7870, лучше поглядим на фото видеокарт:
Сказано, что в чипе Pitcairn около 3 миллиардов транзисторов, что производится он по нормам 28нм. техпроцесса. Карты оснащены 2ГБ GDDR5 памяти, чего вполне хватит для большинства используемых в играх разрешений. Ядро HD 7870 работает на 1000МГц, а у 7850 - на 860МГц. Память обоих решений функционирует на 4800МГц, шина у неё 256-битная.
Задняя часть видеокарт не преподнесла никаких сюрпризов, новинки выглядят 1 в 1, разница лишь в отсутствии у 7850 одного из пары 6-и пиновых коннекторов питания, присутствующих у HD 7870.

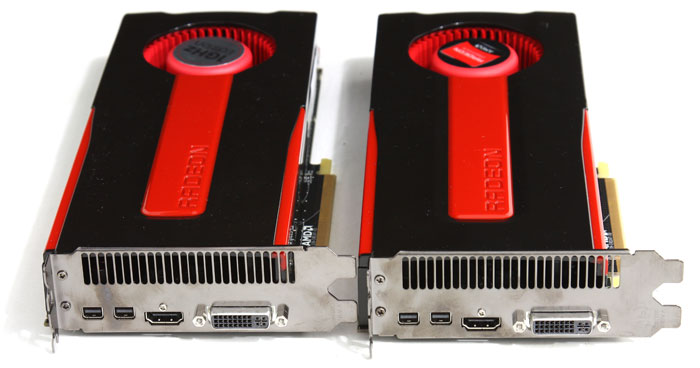

Дела с количеством и типом видеовыходов обстоят у обеих карточек таким образом: два mini DP, HDMI и DVI.
Старшая из новинок кушает 130 ватт, младшая - 110 ватт. Заявлено, что в простое потребление электроэнергии не должно выходить за рамки 10 ватт, а в режиме выключенного монитора - 3 ватт.

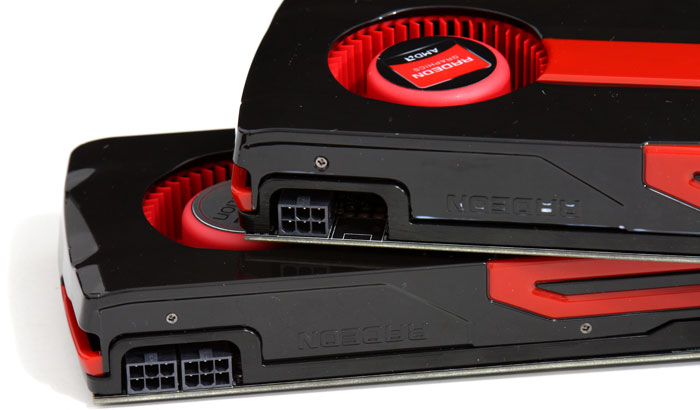

Как и отмечалось ранее, HD 7870 питается через два 6-пиновых коннектора, а HD 7850 - через один.
