Встречайте очередной мой пересказ с techPowerUP, в котором пойдёт речь о GeForce GTX 770 производства Palit.
Как это принято в материалах с tPU, обзор начинается со сводной таблички с характеристиками тестируемой видеокарты и некоторых других решений:
| GeForce GTX 570 | GeForce GTX 660 Ti | GeForce GTX 670 | Radeon HD 7970 | GeForce GTX 770 | Palit GeForce GTX 770 JetStream | HD 7970 GHz Ed. | GeForce GTX 680 | GeForce GTX 780 | GeForce GTX Titan | |
|---|---|---|---|---|---|---|---|---|---|---|
| Потоковые процессоры | 480 | 1344 | 1344 | 2048 | 1536 | 1536 | 2048 | 1536 | 2304 | 2688 |
| ROPы | 40 | 24 | 32 | 32 | 32 | 32 | 32 | 32 | 48 | 48 |
| Графическое ядро | GF110 | GK104 | GK104 | Tahiti | GK104 | GK104 | Tahiti | GK104 | GK110 | GK110 |
| Количество транзисторов | 3000M | 3500M | 3500M | 4310M | 3500M | 3500M | 4310M | 3500M | 7100M | 7100M |
| Объём буфера | 1280 МБ | 2048 МБ | 2048 МБ | 3072 МБ | 2048 МБ | 2048 МБ | 3072 МБ | 2048 МБ | 3072 МБ | 6144 МБ |
| Разрядность шины | 320-бит | 192-бит | 256-бит | 384-бит | 256-бит | 256-бит | 384-бит | 256-бит | 384-бит | 384-бит |
| Частота ядра | 732 МГц | 915 МГц+ | 915 МГц+ | 925 МГц | 1046 МГц+ | 1150 МГц+ | 1050 МГц | 1006 МГц+ | 863 МГц+ | 837 МГц+ |
| Частота памяти | 950 МГц | 1502 МГц | 1502 МГц | 1375 МГц | 1753 МГц | 1753 МГц | 1500 МГц | 1502 МГц | 1502 МГц | 1502 МГц |
| Стоимость | $250 | $280 | $370 | $380 | $400 | $425 | $450 | $430 | $650 | $1020 |
Определённо, один из самых дорогих вариантов GTX 770, но и обладающий весьма солидным разгоном ядра, жаль, что только его одного.

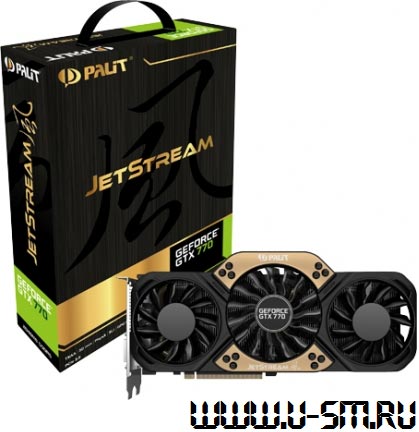

Давайте посмотрим на упаковку видеокарты:
Коробка напоминает оную у GTX 680 от Palit, ничего интересного на ней не написано/не изображено, так что едем дальше.
Помимо видеокарты покупатель получит:
- Диск с драйверами и софтом + документацию
- Кабель питания PCI-Express
- DVI > D-Sub/VGA адаптер-переходник
- HDMI > DVI адаптер-переходник
- Наклейка Palit
Вполне приличный комплект поставки, не в пример лучше, чем у GTX 770 от ASUS.
Теперь давайте поглядим на графический адаптер вблизи:
Новый кулер весьма массивный, на нём находится пластиковый кожух с тремя вентиляторами, длина которого превышает длину видеокарты. Торчащий за пределами PCB (печатной платы) кусок кожуха не несёт никакой полезной нагрузки, а вот помешать установке изделия внутрь небольшого корпуса может.
Видеокарта GeForce GTX 770 от Palit занимает три слота в системном блоке ПК.
Видеовыходы у Palit GeForce GTX 770 JetStream имеются следующие: два DVI, один HDMI 1.4a и один DisplayPort. К одной такой видеокарте можно подключить три монитора одновременно.
У GTX 770 два коннектора SLI, это значит что при желании можно будет объединить в тандем до четырёх таких видеокарт.
На фото изображена печатная плата GeForce GTX 770 от Palit, вид спереди и сзади.
Вот какой кулер используется на GTX 770 JetStream:
Кулер охлаждает не только GPU, но и память с VRM.
А тут можно мониторить напряжение, правда Palit пока не предоставила детальной информации об этих точках автору оригинального ревью.
Питание продукта Palit осуществляется через связку из 6+8-пиновых коннекторов БП:
Теоретически, карточка может отъедать до 300 ватт электроэнергии. Отмечу, что эталонной GTX 680 хватает двух 6-пиновых коннекторов для удовлетворения всех её нужд.
На фото показан используемый контроллер напряжения - OnSemi NCP4206, не самое крутое решение, ибо исключает продвинутый мониторинг. Вполне возможно,что у партнёров Nvidia в их вариантах GTX 770 будет использоваться что-то другое (хотя это не часто практикуется). Кстати, этот же чип используется в GTX Titan и GTX 780.
А вот фото чипа памяти:
В данном продукте используется память K4G20325FD-FC28 от Samsung, работать она может на 7000МГц (эффективных). Наше внимание обращают на то, что это первый случай использования столь быстрой памяти в видеокарте (речь о GTX 770 в общем).
Перед нами графическое ядро GK104, сделанное по нормам 28нм. тех.процесса на мощностях TSMC (Тайвань). Количество транзисторов - 3.54 миллиарда.
