Появились кое-какие сведения о "сердце" нового поколения видеокарт Nvidia, также мы узнаем, насколько Snapdragon 820 быстрее нынешнего флагмана компании Qualcomm.

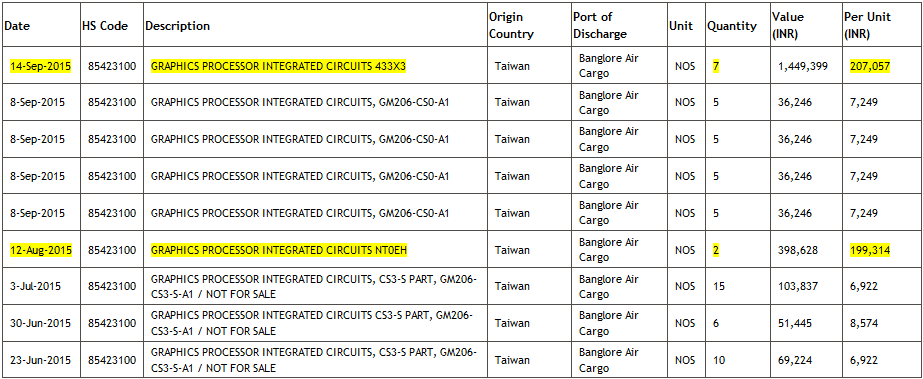

Из таможенной декларации Zauba стало известно, что Nvidia уже вовсю тестирует новый графический чип GP100 (Pascal). Согласно непроверенным пока данным, это решение обладает аж 17 миллиардами транзисторов, построено на мощностях TSMC и использует 16нм FinFET+ тех.процесс изготовления.
Карточки на базе GP100 будут первыми у Nvidia, использующими интерфейс памяти HMB2, объём памяти у графического адаптера может достигать 32 гигабайт, однако мои иностранные коллеги полагают, что флагман получит 16 гигабайт памяти. Согласно всё тем же непроверенным данным с 3DCenter.org, новинка от Nvidia будет на 60-90% шустрее нынешнего флагмана в лице GeForce GTX TITAN-X.
Кликабельно
Новинка будет поддерживать DirectX 12.1, обладать 4500-6000 CUDA ядрами, 4096-битной шиной памяти со скоростью около 1024ГБ/с. Конечно же, все эти данные не стоит принимать за чистую монету. Релиз решения состоится летом 2016 года, а позже выйдут более слабые варианты карточек, использующих архитектуру Pascal.

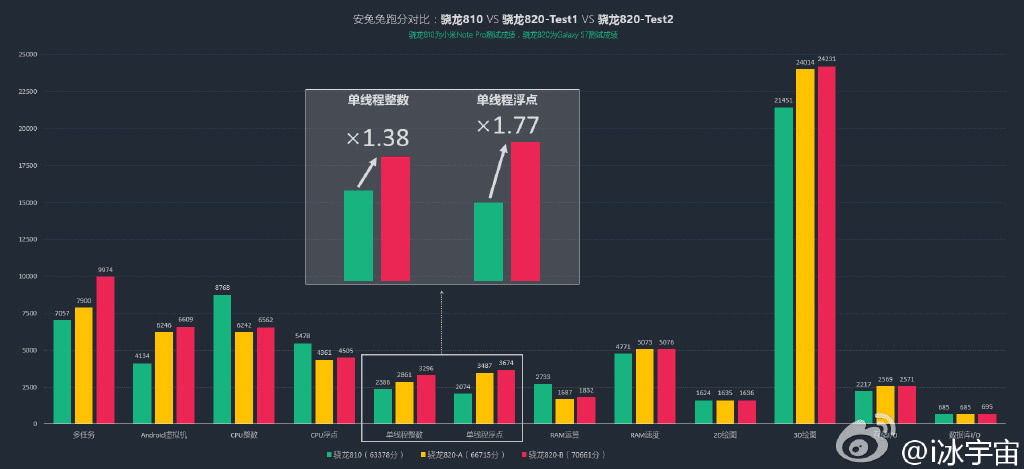

График ниже содержит визуальное сравнение Snapdragon 820 и Snapdragon 810:
Кликабельно
Как мы уже знаем, Snapdragon 820 обещает быть быстрее, экономичнее и холоднее своего не самого удачного по мнению многих предшественника. На графиках показаны дела самой новой ревизии SoC SD820 (820-B), так и более ранней SD820 (820-A), ну и "старины" SD810 тоже, куда уж без него?
|
|
