Давно уже прошли те времена, когда системы жидкостного (раньше часто применялся тосол вместо дистиллированной воды) охлаждения были уделом энтузиастов. Сейчас СВО часто используются для создания систем с маленьким уровнем шума, обеспечивая при этом отличное охлаждение компонентов и приятный внешний вид. Прошли и те времена, когда паяли водоблоки на газовых плитах, а в качестве шлангов использовали оные от водяного строительного уровня. На рынке богатый выбор всевозможных компонентов, настолько большой, что зачастую глаза разбегаются.
Основные компоненты (водоблоки, радиаторы, помпы) часто подвергаются всевозможным тестам, что позволяет сравнить эффективность той или иной модели и выбрать оптимальный вариант. Встречаются и тестирования фитингов, но тестов шлангов крайне мало. И, между прочим, очень зря, т.к. качественный шланг – это не менее важная составляющая СВО, чем вышеупомянутые элементы. Да, шланг минимально влияет на температуру, незначительно – на поток. Но правильный выбор шланга сильно влияет на удобство сборки системы, на внешний вид, на долговечность.
Выбирая шланг, мы смотрим на фото от производителей в интернете, на отзывы других людей. Но производитель на фото зачастую старается показать свои продукты максимально красиво и красочно, а фото того, как шланг ведет себя при УФ свете, удается найти не всегда, да и они в большинстве случаев не отражают реальности. А радиус минимального изгиба? А эластичность шланга? А запах? А удобство резки? Масса вопросов, на которые я постараюсь сегодня ответить в отношении большинства популярных шлангов для СВО.
Не останется без внимания и не менее важный вопрос – совместимость того или иного шланга с различными фитингами. От себя же пообещаю, что в будущем будут и отдельно масштабные тесты фитингов, а тестироваться они будут с данным набором шлангов.
В тестах принимали участие шланги фирм The Feser One Company (TFC), Nanoxia (MasterKleer), XSPC и Tygon. Всего же 28 образца шлангов 11 типов. Думаю, что стоит начать с описания фитингов, а уже потом перейти к шлангам.
Всего в тестировании участвовало 14 фитингов фирм TFC, Nanoxia, EK, Enzotech и Koolance. Выбраны наиболее популярные и доступные модели как среди компрессионных, так и среди елочек. К сожалению, выбор среди елочек был небогат, отсутствуют, например, длинные EK елочки и различные от Enzotech. Но в будущем планируются дополнительные тесты фитингов, следовательно и набор будет более богатым. Забегая вперед скажу, что и далее фитинги будут тестироваться со всем набором шлангов на совместимость.
Для каждого фитинга было измерено 6 размеров:
1) Основной диаметр. Это минимальной диаметр самого штуцера под шланг, зачастую он совпадает с диаметром передней кромки.
2) Диаметр бородки. Это максимальный диаметр самого штуцера под шланг. Следует дать пояснение, что в английском варианте название этой детали штуцера звучит как barb, что в дословном переводе на русский звучит как «бородка». Этим же термином пользуются, например, инженеры-гидравлики. В другом варианте, если считать, что штуцер имеет оребрение, эту деталь можно назвать ребром.
3) Внутренний диаметр гайки. Это диаметр отверстия в верхней части гайки. Собственно, если внешний диаметр шланга больше, чем диаметр отверстия гайки, то она попросту не наденется на шланг. А если существенно меньше, то не прижмет шланг.
4) Внутренний диаметр. С этим все понятно – чем больше, тем лучше. Большинство фитингов в тесте типа High Flow, т.е. внутренний диаметр достаточно большой. Если диаметр постоянный на всем протяжении фитинга, то указывалась одна цифра. Если же внутренний диаметр в разных частях фитинга разный, то указывается через дробь, например: 10/8. Первая цифра – это внутренний диаметр непосредственно самого штуцера, а вторая – внутренний диаметр нижней части где резьба.
5) Максимальный диаметр. Это максимальный диаметр всего фитинга. Прибавив к нему несколько миллиметров, можно найти минимальное межцентровое отверстие в водоблоке, необходимое для установки двух данных фитингов.
6) Высота. В данном случае высота приведена не максимальная, а от начала упора и до конца штуцера/гайки. Данная величина позволит оценить, насколько будет выступать фитинг вверх над водоблоком/радиатором/помпой.

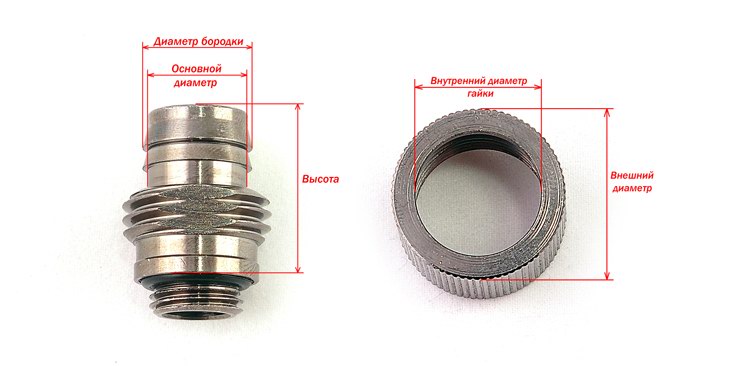

Для удобства была составлена наглядная схема.
Сразу же отмечу, что ГОСТы пали жертвой перед попыткой наглядно показать о каких же именно размерах идет речь. Где внутренний диаметр фитинга, надеюсь, читатели поймут и сами.
Компрессионные:

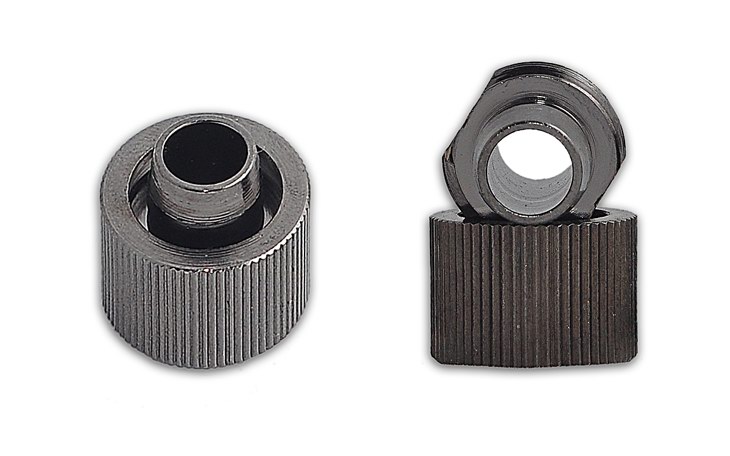

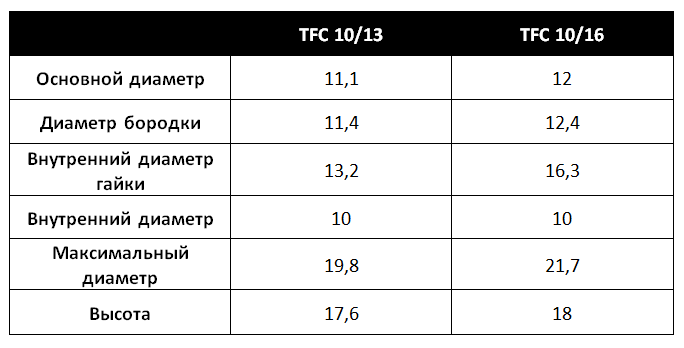

TFC – 10/13
TFC – 10/16
Довольно компактные и качественные фитинги, шланг зажимают отлично, протечки исключены. Имеют проточку вокруг резьбы крепления, но прокладка сравнительно толстая и позволяет получить полную герметичность практически с любыми водоблоками/радиаторами с аналогичной проточкой под прокладку, а с обычными проблем точно не возникнет.
Из видимых минусов – гайка не доходит до основания 1-2 мм при одетом шланге, что для некоторых может показаться не слишком эстетичным.

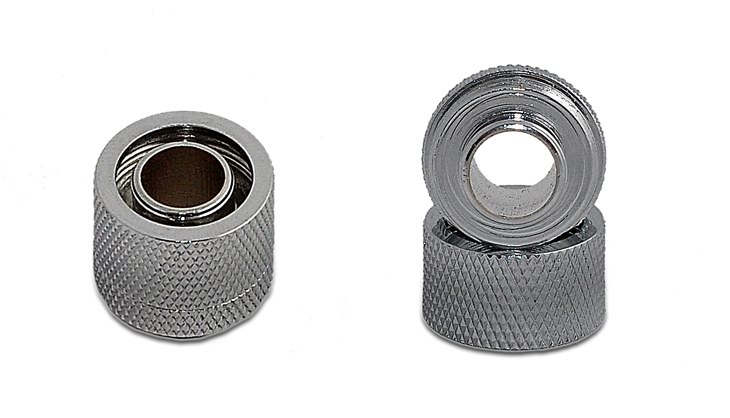

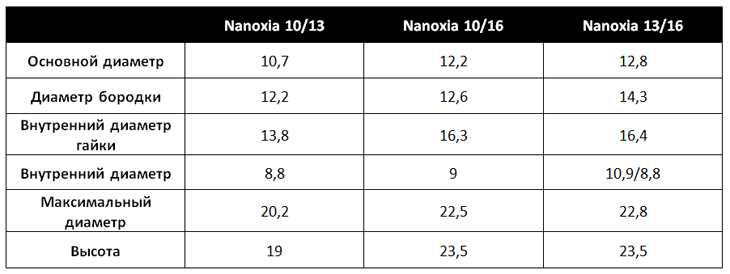

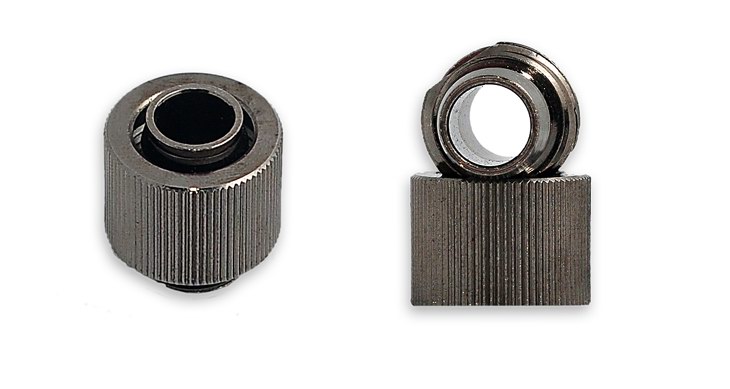

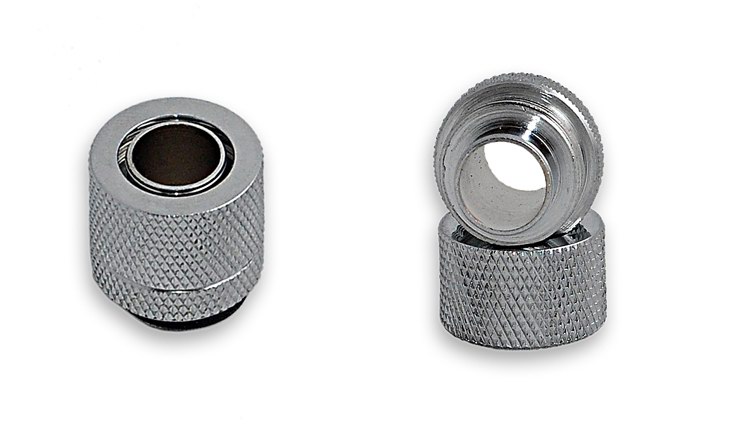

Nanoxia – 10/13
Nanoxia – 10/16
Nanoxia – 13/16
3 различных фитинга от Nanoxia. Резьба под гайку с довольно крупным шагом, и, как следствие, гайка имеет ощутимый люфт при свободном вращении. Покрытие никелированное и достаточно стойкое к царапинам и прочим механическим воздействиям. Разумеется, если не пытаться протягивать фитинги пассатижи, например. Как и многие другие, эти фитинги так же имеют проточку под прокладку, причем довольно большую. Как следствие, возможно несовместимость с некоторыми радиаторами и водоблоками.
Шланг прижимается очень плотно, а за счёт сравнительно больших бородок, он отлично держится даже без гайки. Назвать фитинг High Flow достаточно сложно, ведь модель от TFC имеет внутренний диаметр 10 мм даже у самой маленькой модели 10/13 мм. Отличительной особенностью является то, что у данных фитингов нижняя часть в области резьбы крайне узкая, вворачивать фитинг можно рукой, а вот затягивать придется, скорее всего, ключом, благо резьба под гайку выполнена таким образом, что за нее можно ухватиться ключом.

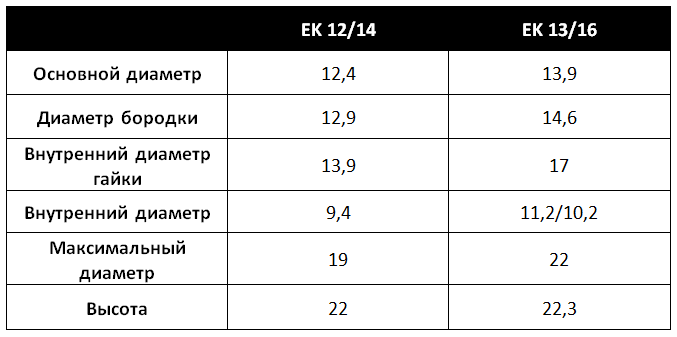

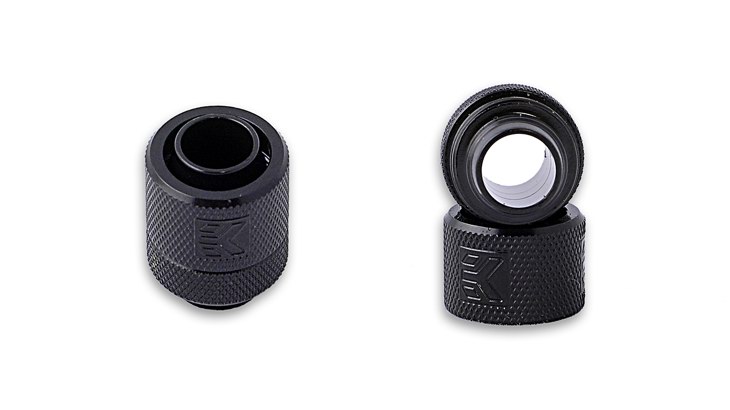

EK – 12/14 черный

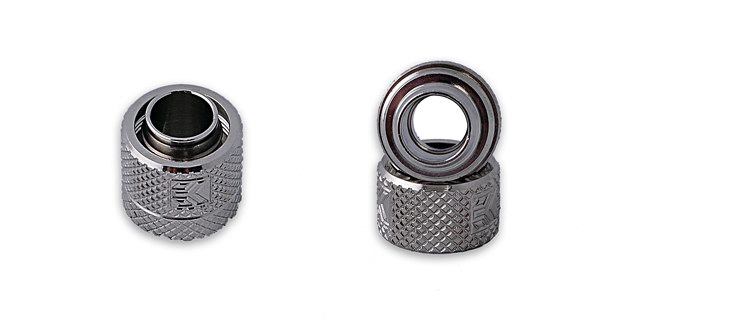

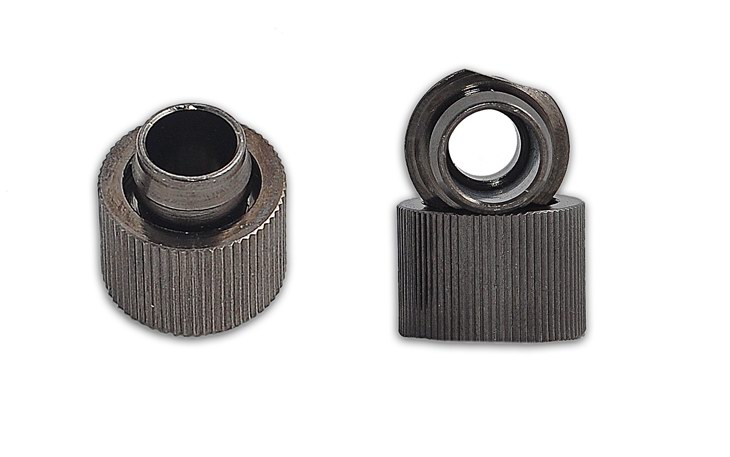

EK – 13/16
EK 12/14 – чрезвычайно приятный и качественный фитинг. Очень «мягкая» резьба без люфтов, отлично прижимает шланг. Черное покрытие выглядит солидно, но довольно легко слезает с фитинга. Существует один очень существенный недостаток – снизу вокруг резьбы сделана проточка под прокладку, но ее глубина излишне большая. В результате фитинг попросту несовместим с некоторыми радиаторами и водоблоками без дополнительных прокладок. При покупке обязательно обратите внимание на этот факт, у радиаторов/водоблоков не должно быть такой же проточки, иначе придется использовать вторую прокладку.
Внутренний диаметр составляет 9,4 мм – довольно средний результат.
EK 13/16 – резьба уже «пожесче», но все равно очень качественный фитинг, шланг держится идеально. Увы, но и он не лишен пресловутой проточки под прокладку, но прокладка побольше и проблем должно быть меньше. Минимальный внутренний диаметр фитинга составляет внушительные 10,2 мм, что позволяет его называть High Flow.

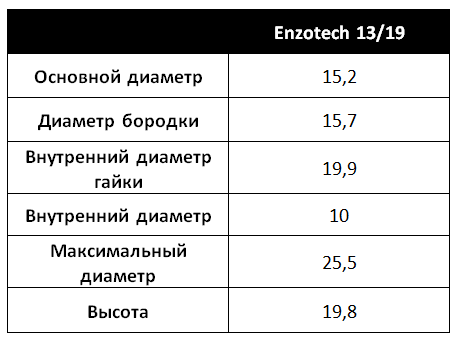

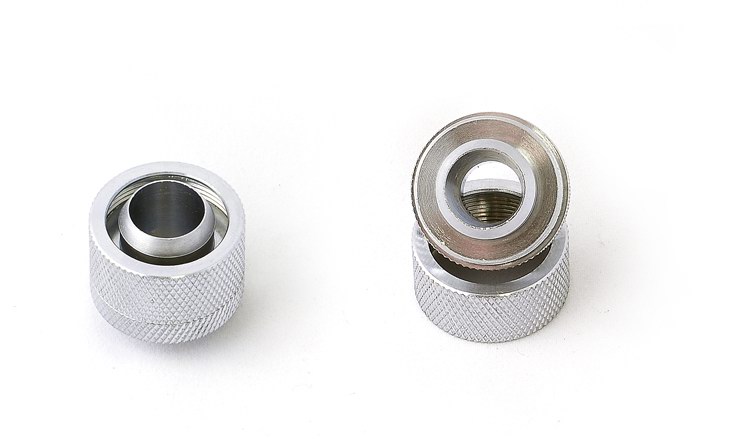

Enzotech 13/19
Самый большой фитинг в сегодняшнем тестировании. Резьба качественная, без ощутимых люфтов, шланг прижимает очень хорошо. Проточка присутствует, но прокладка толстая и проблем с протечками нет. Внутренний диаметр максимальный для резьбовых соединений типа G1/4. Стенки штуцера сравнительно толстые, а вот стенки гайки чрезвычайно тонкие – минимальная толщина около 0,5 мм, соответственно не следует чрезмерно прикладывать силу при закручивании.

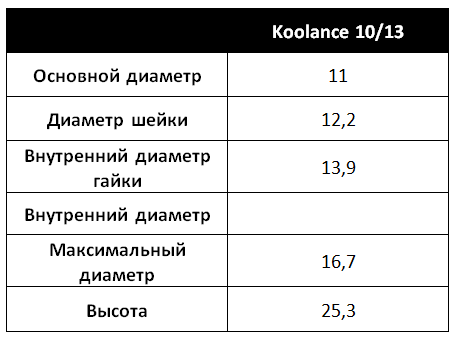

Koolance 10/13
Елочки
TFC 10 мм
TFC 13 мм
Качественные и компактные елочки не совсем обычной формы – бородка всего одна и она небольшая. Тем не менее, шланг держится хорошо даже без клампов. Исключение – шланги XSPC с толстыми стенками, их без клампов применять крайне не рекомендуется. Прокладка толстая, проблем с протечками нет.
EK 10 мм short
EK 12 мм short
И вновь не совсем традиционные елочки, на этот раз от EK. Бородка выполнена в виде кольца. Мягкие шланги держатся не плохо, но для надежности лучше применять клампы. Более жесткие шланги держатся хуже, клампы обязательны. А вот шланги XSPC использовать с данными фитингами крайне не рекомендую – мало того, что клампы жизненно необходимы, так еще и увеличивается минимальный радиус изгиба из-за особой формы бородки.
Кроме того, внутренний диаметр у EK 10 мм мог бы быть и больше, сказывается большая толщина стенки.
Enzotech 10 45 градусов
Как тестировались шланги?

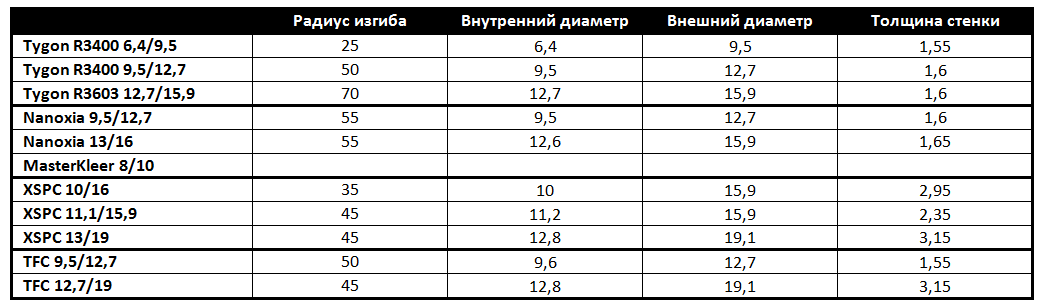

Проверялось соответствие реальных характеристик с заявленными производителем, в большинстве случаев речь идет о внешнем и внутреннем диаметрах. Измерялся минимальный радиус изгиба, при котором шланг сохраняет свое сечение и не перегибается. Мягкие шланги даже при довольно большом радиусе уже начинают терять в своем внутреннем сечении, а только потом происходит перегиб. Таким образом, за минимум принималось именно значение, когда шланг сохраняет свою пропускную способность.
Для каждого шланга приведена фотография при дневном освещении, почти для всех приведена фотография при УФ свете. Съемка производилась в Raw, баланс белого перед каждой серией съемок устанавливался по белому листу, а затем дополнительно корректировался при обработке, чтобы цвет на фото был максимально приближен к реальному цвету шланга. Таким образом, если монитор у Вас более-менее откалиброван и не врет с цветопередачей, то Вы увидите шланг именно таким, каков он есть на самом деле.
В случае же с УФ светом, то для освещения использовалась УФ лампа Philips TL 6W BLB с заявленной мощностью 6 Ватт. Каких либо отличий в свете между ней и обычными готовыми УФ решениями (от Revoltec, например) нет, но ввиду удобства использования отдельной лампы с возможностью питания от обычной сети в 220 В, использовалась именно такая лампа. Освещались шланги рассеянным светом с расстояния около 40-50 сантиметров. В качестве баланса белого была выбрана цветовая температура в 10 000 Кельвин, что в итоге дало близкую к идеальной цветопередачу в условиях УФ света. Тем не менее, все фото дополнительно проходили незначительную обработку, особенно в тех случаях, когда динамического диапазона камеры попросту не хватало для отображения реальных цветов шланга. Съемка с мультиэкспозацией и дальнейшая склейка фото в одно с целью расширения динамического диапазона отняла бы слишком много времени, т.к. фото десятки. Тем не менее, и без этой процедуры шланг на фото выглядит именно так, как он выглядит на самом деле в УФ свете.
Для каждого шланга проводились тесты с подходящими фитингами. С елочками фитинги тестировались как без клампов, так и с клампами.
Для того чтобы максимально наглядно показать совместимость с тем или иным фитингом, я решил ввести всеми нами знакомую систему, основанную на трех цветах:
фитинг идеально подходит к шлангу, шанс протечки полностью исключен.
фитинг можно использовать с данным шлангом, но с определенными условностями. Например, для фитингов типа елочка необходимы клампы.
фитинг невозможно использовать с данным шлангом, либо возможно, но крайне нежелательно. Например, если шланг на фитинге типа елочка при использовании клампов сидит надежно, но увеличивается минимальный радиус изгиба. Разумно предположить, что данный фитинг мало подходит для использования с этим шлангом.
Диаметр замерялся посредством штангенциркуля, причем многократно, на разных участках. Измерения проводились как просто на шланге, так и при его надевании на максимально схожий с внутренним диаметром шланга предмет. Таким образом, полученные данные максимально близки к истине.
Проверялся шланг и на реакцию с пластиковыми пакетами, т.к. в этих самых пакетах он находился около двух недель - как в герметичных, так и в обычных. В случае если шланг окрашивал пакет или другие шланги, это указывалось отдельно. Не забыт и вопрос запаха, его стойкости и т.д.
Tygon
Tygon – это торговая марка корпорации Saint-Gobain, которая была основана в конце 30-ых годов 20-го века. Продукция под этой маркой широко используется во всем мире, условно ее можно на разделить на типу применения на 5 категорий: для лабораторий, пищевые, промышленные, биохимия и медицина, промышленные, химическая промышленность. Всего же насчитывается около 40 различных видов шлангов, однако для СВО подходят далеко не все. Наиболее популярны две серии: R3400 и R3603, их мы и рассмотрим более подробно.
Серия R3400 относится к категории «для химической промышленности», хотя на официальном сайте и находится в общем разделе. По заверениям производителя он устойчив к многочисленным химическим веществам, ультрафиолету, озону. Диапазон диаметров – от 1,6/3,2 мм и до 19/25,4 мм, но нас же интересуют стандартные для СВО диаметры: 9,5/12,7 и 12,7/15,9. К сожалению, последнего в наличии не оказалось, зато есть 6,4/9,5 мм. Цвет только один – черный.
После того, как шланги полежали в герметичном пластиковом пакете пару дней, они стали источать весьма неприятный и резкий химический запах. В ходе обычной эксплуатации запах практически отсутствует, но запах довольно сильный и выветривается продолжительное время.
На шланге присутствует маркировка «Tygon R-3400»
Начнем со шланга диаметром 9,5/12,7 мм. Минимальный радиус изгиба – 5 см.
Ничего необычного – качественный черный глянцевый шланг. В ультрафиолете он вообще никак не светится.
Совместимость с фитингами:
TFC 10/13 – на сам фитинг налезает с трудом, но если шланг отрезан ровно, то особых проблем не возникнет. Сидит чрезвычайно плотно – сдернуть рукой с затянутого фитинга практически нереально. При полностью затянутом фитинге зазор между верхней гайкой и основанием около 0,7-1 мм.
Nanoxia 10/13 – приходится прилагать еще большее усилие. Однако надеть шланг куда проще, чем его снять.
Koolance 10/13 – налезает с еще большим трудом, приходится применять значительное усилие. Однако сидит как влитой даже без верхней гайки, с ней же сдернуть шланг рукой не представляется возможным.
EK 12/14 черный – надевается очень плотно, гайка доходит до основания, шланг сидит как влитой. Снять шланг довольно трудно.
Enzotech 10 мм 45 градусов – даже пытаться не стал, фитинг значительно толще шланга.
TFC 9,5 мм – надеть шланг довольно просто, но его снять – задача не из легких. Стянуть его попросту нереально, нужно создать небольшой зазор между шлангом и основанием фитинга, а затем постепенно по кругу его «отодвигать» плоским предметом – нережущей кромкой ножниц, линейкой и т.д. Разумеется, что о необходимости клампов и речи не идет.
EK 10 мм – надеть сложнее, чем на елочки TFC, но держится на нем хуже. С другой стороны, сдернуть шланг рукой довольно сложно, протечки даже под большим давлением исключены, а с клампами шланг и вовсе сидит как влитой.
Tygon R3400 диаметром 9,5/12,7 прекрасно себя чувствует на любых типах фитингов, будь то компрессионные или елочки. Из компрессионных фитингов я бы посоветовал TFC 10/13 и EK 12/14, а из елочек – TFC 10 мм.
Данный шланг хорошо подойдет для создания системы водяного охлаждения, в которой преобладает солидный черный цвет. Радиус изгиба вполне типичный для шлангов такого диаметра, особых проблем с организацией СВО возникнуть не должно. Тем не менее, учитывая определенные проблемы с запахом, а так же крайне высокую цену, разумно использовать вместо него более выгодные альтернативы.
Перейдем к шлангу с диаметром 6,4/9,5. Минимальный радиус изгиба – 2,5 см.
Ничего нового мы не увидели. Однако, радиус изгиба составляет всего 2,5 сантиметра – шланг можно буквально завязать в узел без перегиба:
Что же касается фитингов, то у меня были в наличии от Thermaltake для шланга 6,4 мм, но они оказались уцененными :) Если на сам фитинг шланг отлично налезал, то гайку надеть на шланг попросту нереально, т.к. она имеет диаметр отверстия 8,4 мм. На данный момент найти подходящие компрессионные фитинги весьма проблематично.
Шланг может идеально подойти в том случае, если организовано разделение потока для охлаждения, например, оперативной памяти. В таких случаях тонкий и очень гибкий шланг будет просто незаменим. Но стоит учитывать, что подобрать фитинги для этого шланга не так уж и просто. С другой стороны, водоблоки для ОЗУ производства, например, Thermaltake изначально предназначены под такой шланг. Некоторые водоблоки Aquacomputer оснащены фитингами типа Push-in под подобные шланги. Да и найти елочки на просторах интернета вполне реально, особенно из пластика.
Еще один шланг Tygon диаметром 12,7/15,9 из серии R3603, он уже прозрачный. Серия R3603 включается в себя и V версию, которая предназначена для использования с вакуумом, но она нас, понятное дело, не интересует.
Шланг относится к «лабораторной» серии, он чрезвычайно, я бы даже сказал чрезмерно, мягкий и эластичный. Минимальный радиус без перегиба – 7 см. На первый взгляд шланг излишне мягкий, очень напоминает лапшу. Но в реальном контуре избежать перегибов при использовании R3603 не так уж и сложно, хотя «пружины», предотвращающие такие неприятности, крайне рекомендуются. Неприятного запаха не обнаружено.
Совместимость с фитингами:
EK 13/16 - надевается с трудом, сидит как влитой. Идеальный вариант.
Nanoxia 13/16 – надевается легко, но сидит чрезвычайно плотно.
TFC 13 – также легко надевается, сидит на удивление очень надежно, необходимости в клампах нет.
EK 12 - и хотя шланг надевается довольно туго, а сидит плотно, даже при среднем давлении протечек не избежать. Клампы полностью решают проблему.
Повторюсь, шланг излишне мягок, что сильно затрудняет его использование в тесных корпусах. Вкупе с очень высокой ценой - не лучший выбор. Тем не менее, шланг крайне качественный, запаха не имеет.
The Feser One
Немецкая компания Feser One, также известная как TFC – The Feser One Company, появилась сравнительно недавно – в 2007 году, именно тогда они предоставили свою первую жидкость для СВО. Сейчас же в списке продуктов можно найти практически любые компоненты для современной СВО: от фитингов и до поистине уникальных радиаторов серии Monsta.
Цветовая гамма насчитывает целых 12 различных вариантов. Мне же досталось 7 образцов: 6 цветов представлены шлангом диаметром 9,5/12,7 мм, а еще один – 12,7/19 мм.
Начну я с наиболее распространенного диаметра – 9,5/12,7. Минимальный радиус изгиба составляет 5 см. Какой-либо запах практически отсутствует, на ощупь шланг приятный. Изготовлен из полихлорвинила (ПВХ - PVC), протестирован при давлении в 100 bar, а диапазон рабочих температур составляет от -30 градусов и до +70 градусов.
Перейдем к цветам:
1) Ядовито-зеленый
2) Синий
3) Прозрачный/голубой
4) Зеленый
5) Голубой
6) Оранжевый
7) Розовый
8) Малиновый
9) Красный
10) Серебристо-синий
11) Бело-голубой
12) Желтый
Ко мне попали: ядовито-зеленый, синий, прозрачный/голубой, голубой, оранжевый, красный, бело-голубой. А шланг 13/19 был зеленого цвета.
Начнем с ядовито-зеленого:
Цвет действительно ядовитый, очень напоминает шланги Thermaltake (в плане цвета, разумеется, а не качества).
При освещении ультрафиолетом он не теряет своей «ядовитости». Цвет отлично подойдет любителям всего зеленого и яркого.
Далее у нас на очереди синий цвет:
При дневном освещении цвет не очень темный и назвать его мрачным крайне сложно, довольно приятная расцветка.
В ультрафиолете же он светится темно-синим, а за счет отражения УФ света он дополнительно приобретает фиолетовый оттенок.
Перейдем к одному из самых необычных цветов – прозрачный/голубой:
Практически полностью прозрачный шланг с легким оттенком голубого, а вот на срезе можно заметить явный синий цвет. А как же он поведет себя в ультрафиолете?
Результат очень похож на оный у синего шланга, только цвет светлее и более насыщенный. При этом шланг сохраняет прозрачность. Как по мне – очень приятный цвет.
Далее идет голубой:
Ничего необычного, разве что слегка бледноват при дневном освещении. А что же будет при УФ освещении?
Шланг приобретает крайне необычный матовый оттенок. Кому-то понравится, но лично мне из синих/голубых больше всего понравился прозрачный/голубой.
Переходим к более ярким расцветкам. Начнем с оранжевого:
Честно говоря, выглядит шланг весьма неоднозначно. С одной стороны цвет довольно яркий, а с другой – какой-то невыразительный, без изюминки. А что в УФ?
Лучше, цвет более насыщенный, но уже больше похож на красный.
Как раз таки к красному мы и переходим:
Больше похоже на розовый, но по каталогу это именно красный.
В ультрафиолете шланг действительно светится красным. Цвет довольно яркий и насыщенный, отлично подойдет под серию материнский плат ROG от Asus.
Напоследок последний цвет – бело-голубой:
При дневном свете увидеть голубой оттенок не так просто, но он присутствует. Может при освещении ультрафиолетом он будет заметен больше?
Назвать это голубым язык не поворачивается. Нет, никакой ошибки на фото нет – шланг действительно очень сильно отражает УФ свет, тем самым принимая явный фиолетовый оттенок. Красиво это или нет – решать вам, но голубым тут и не пахнет.
Совместимость с фитингами:
TFC 10/13 мм – надевается довольно просто, сидит крайне надежно – стянуть шланг рукой невозможно. Верхняя гайка не доходит до основания около 1 мм.
Nanoxia 10/13 мм – надевается с небольшим трудом, но стянуть шланг с фиттинга даже с незатянутой гайкой невозможно.
EK 10/13 мм черный – надевается с трудом, сидит очень плотно. Гайка доходит до самого основания, но потом открутить ее довольно проблематично.
Koolance 10/13 – надеваются также с трудом, но даже без прижима гайкой сидит очень плотно.
TFC 10 мм – шланг надевается плотно, сидит надежно. Необходимости в клампах практически нет.
Enzotech 10 мм, 45 градусов – надеть шланг не представляется возможным. Ощущение, что фитинг все же под 11/12 мм шланг.
EK 9,5 мм – надевается легко, сидит плотно, но клампы крайне рекомендованы.
Шланг показал себя только с лучшей стороны: богатый выбор цветов, высокое качество, неплохой радиус изгиба, довольно мягкий. Стоит отметить, что шланг отлично себя чувствует на любых компрессионных фитингах и практически на любых типа елочка.
Переходим к шлангу диаметром 12,7/19 мм. Обычно он поставляется в блистере, длина 3 метра. Мне попался шланг зеленого цвета:
Цвет насыщенный, солидный. Это уже не ядовитый зеленый, который ассоциируется с кислотой. А что будет в УФ свете?
Честно говоря, какие-либо отличия от ядовито-зеленого найти на первый взгляд сложно, единственное это то, что прозрачность шланга меньше, в остальном же цвета практически идентичны.
Минимальный радиус изгиба составляет 4,5 сантиметра, что является отличным результатам для шланга такого диаметра. В этом заслуга как толстых стенок, так и правильного подбора жесткости. Проектировать и собирать контур с таким шлангом – одно большое удовольствие.
Перейдем к совместимости с фитингами.
Enzotech 13/19 – надевается с трудом, но сидит плотно. Гайка не доходит до основания около 3 мм, что крайне некрасиво. Более того, она закручивается с ощутимым трудом, шланг при этом получает круговой порез от гайки. Протечки исключены, но вариант не идеальный.
TFC 13 мм – надевается плотно, но при радиусе изгиба, близкому к минимальному начинает ползти. С клампами хороший вариант, протечки исключены.
EK 12 мм – легко слетает даже при небольшом радиусе изгиба, а клампы не сильно улучшают ситуацию.
Enzotech 10 мм, 45 градусов – за счет большой длины самого штуцера и сравнительно больших бородок шланг надевается и сидит плотно, при изгибах не ползет. Тем не менее, протечки практически гарантированы, а клампы не спасут.
Шланг TFC диаметром 12,7/19 мм оставил после себя крайне приятные впечатления, он отлично подойдет для создания СВО как в средних по размеру корпусах, где необходим малый радиус изгиба, так и не затеряется в просторных системах, приятно гармонируя с остальными комплектующими.
XSPC
Так уж сложилось, что большинство комплектующих для СВО производится (или хотя бы разрабатывается) в Германии. А вот широко известная фирма XSPC расположилась в Англии. Под этой маркой выпускаются как отдельные комплектующие, так и готовые комплекты.
Шланги предоставлены в 3 типоразмерах – 10/16, 11,1/15,9 и 13/19. Цветов всего 7.
Изготовлен из полихлорвинила (ПВХ – PVC), диапазон рабочих температур от -32 и до +60 градусов. Какой-либо запах отсутствует, шланг внешне выглядит очень качественным, а проверка наощупь только подтверждает это.
Производитель предлагает на выбор следующие цвета:
*Прозрачный
*Прозрачный/голубой
*Синий
*Зеленый
*Красный
*Белый
Все 7 цветов будут подробно рассмотрены ниже.
Начну с наиболее популярного – 10/16 мм. Минимальный радиус изгиба – 3 см, что просто ошеломительный результат для шланга с таким диаметром, в этом заслуга толстых стенок. Он идеально подойдет в тех случаях, когда последовательно подключаются расположенные рядом водоблоки: на процессоре, на питании процессора, чипсете, видеокартах. Не затеряется он и в просторных корпусах, в первую очередь из-за своего внешнего диаметра и ярких цветов. Жесткость шланга подобрана очень хорошо – радиус изгиба минимальный, шланг можно буквально завязывать в узел без перегибов, но при этом проблем с излишней жесткостью не возникает.

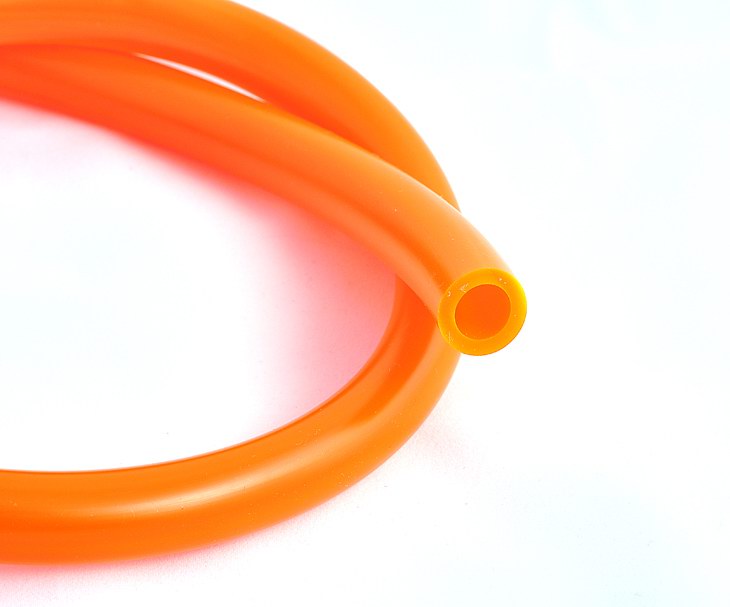

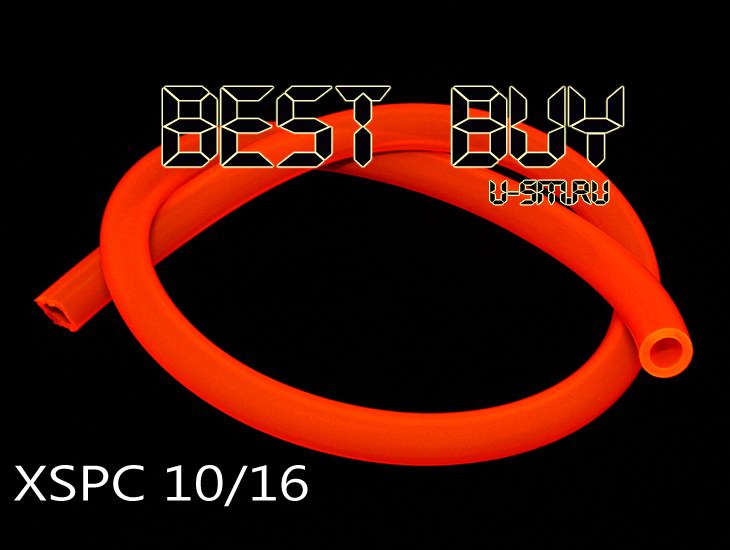

Данный шланг попал ко мне в двух цветовых решениях, начну с красного:
Цвет – что-то среднее между красным и оранжевым, я бы его назвал «томатным». А что же в УФ свете?

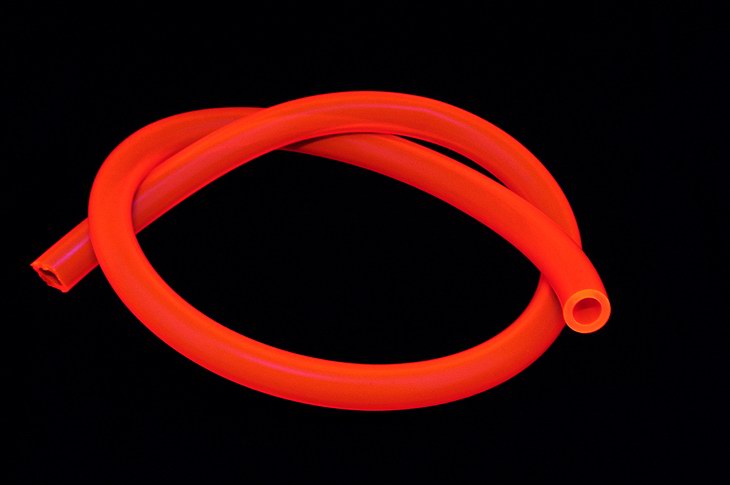

Цвет становится насыщенно красным, в темноте выглядит изумительно. Стоит отметить, что подобный цвет получается при освещении рассеянным УФ светом, если же расположить источник подобного света вплотную к шлангу, то последний приобретет более бледный оранжевый цвет. Таким образом, проектируя будущую СВО, желательно располагать УФ лампы минимум сантиметрах в 10 от шланга, чтобы цвет получался более насыщенным.

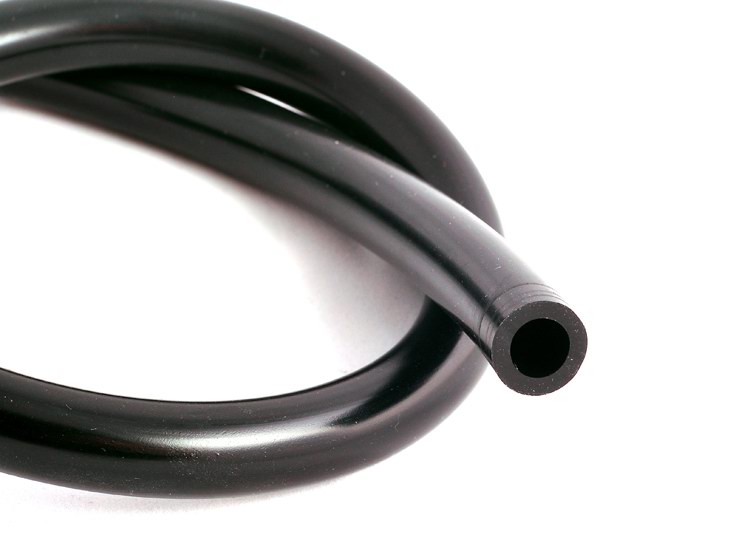

Второй вариант цвета – черный.
Ничего необычного, хотя стоит сказать, что, например, шланги Tygon R3400 имеют более глянцевый черный цвет, нежели XSPC.

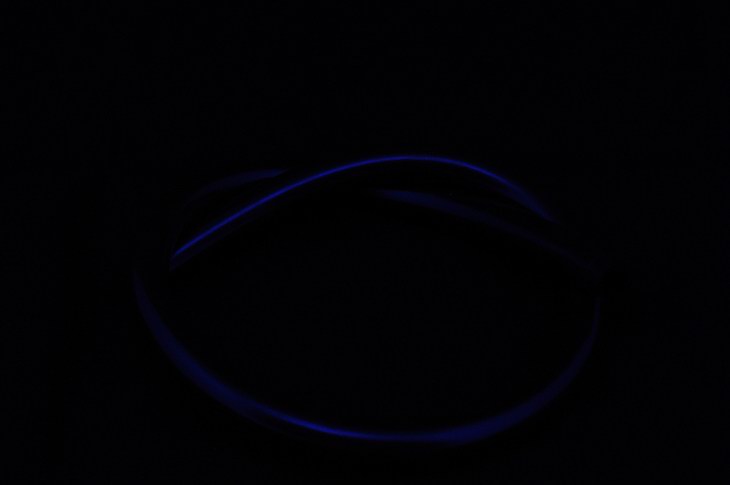

Разумеется, в ультрафиолете данный шланг не светится.
Теперь же перейдем к совместимости с фитингами. Шланг отлично отрезается обычным ножом на ровной плоскости.
TFC 10/16 мм – надевается плотно, сидит хорошо, но верхняя гайка не доходит до основания почти на 2 мм.
Nanoxia 10/16 мм – надевается не менее плотно, внешняя гайка его прижимает очень надежно.
TFC 10 мм – на первый взгляд сидит плотно, но стоит чуть изогнуть шланг, как он начинает «ползти » с фитинга. Клампы решают данную проблему.
EK 9,5 мм – ситуация еще хуже, клампы спасают.
Категорически не рекомендуется использовать эти шланги с любыми фитингами типа «елочка». Клампы помогают, но куда лучше и проще использовать компрессионные фитинги.
Переходим к шлангу с диаметром 11,1/15,9 мм. Минимальный радиус изгиба – 4,5 см, сказывается меньшая толщина стенок. Свернуть шланг в узел не получится, он уже начинает перегибаться. Если учесть, что зачастую используются фитинги типа 10/16 и для этого шланга, что подразумевает точно такое же внутреннее отверстие шланга, использование XSPC 11,1/15,9 вместо 10/16 не слишком оправдано, т.к. реальной разницы в скорости потока не будет, но радиус изгиба больше в 1,5 раза.

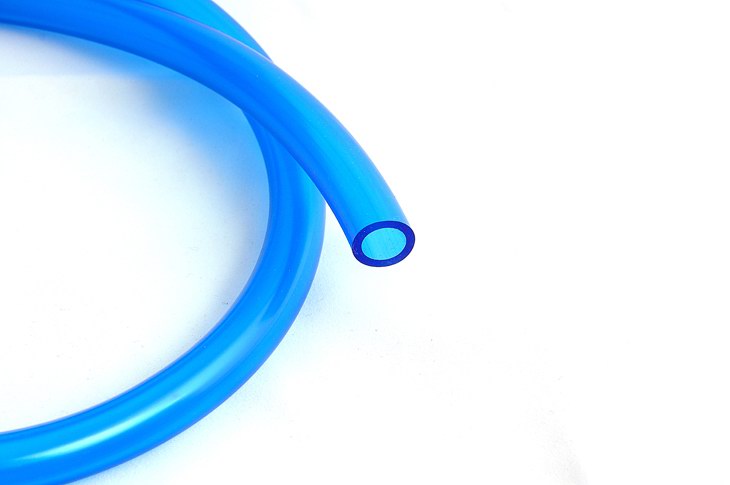

Начнем с синего цвета:
Цвет самый обычный при дневном освещении.

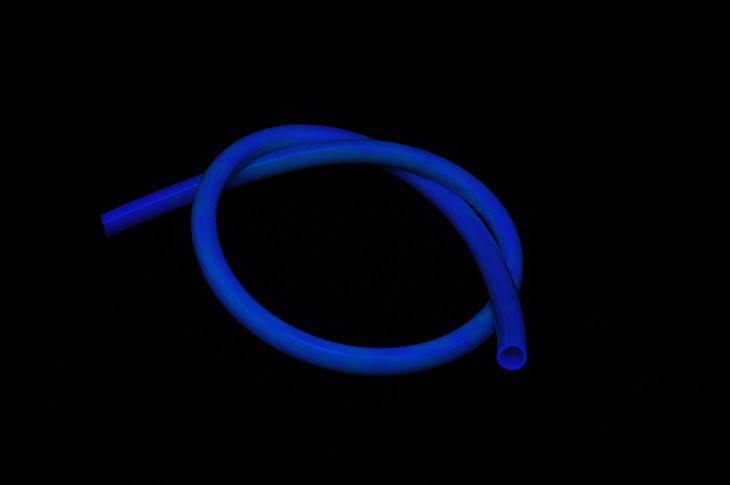

При УФ освещении приобретает темный молочно-синий оттенок.

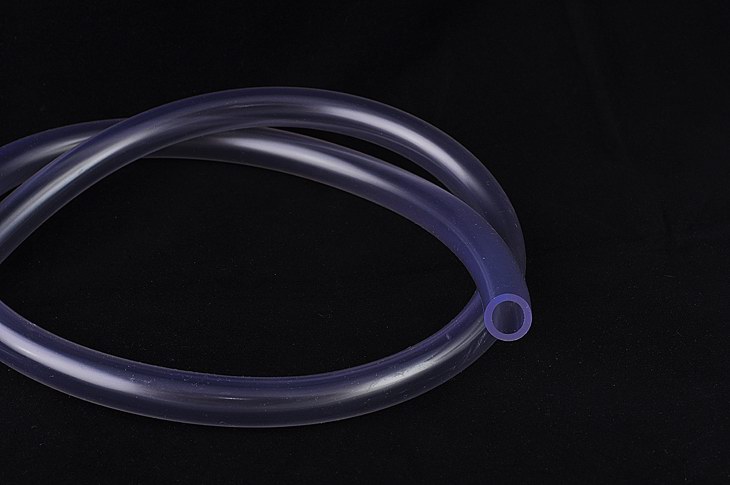

А теперь прозрачный/голубой:

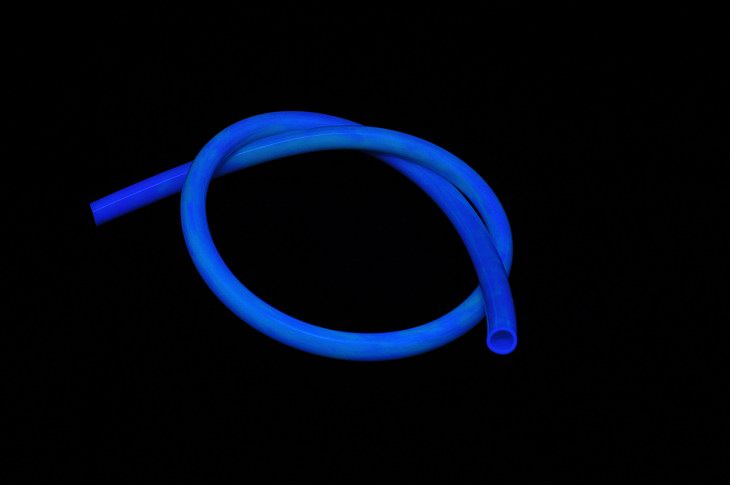

Лишь небольшой оттенок бледного фиолетового цвета, который в УФ становится…
Ярким голубым. Смотрится очень классно, один из самых приятных голубых цветов среди всех шлангов.
А теперь перейдем к прозрачному шлангу. Заодно и посмотрим на разницу между 10/16 и 11,1/15,9

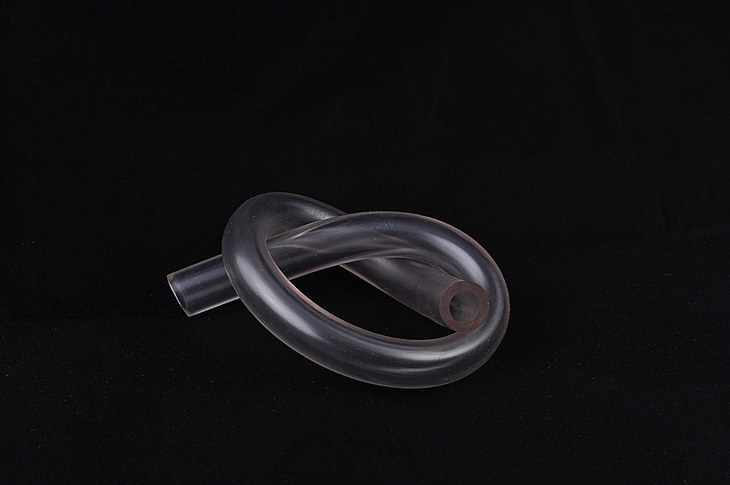

Для начала 10/16 прозрачный:

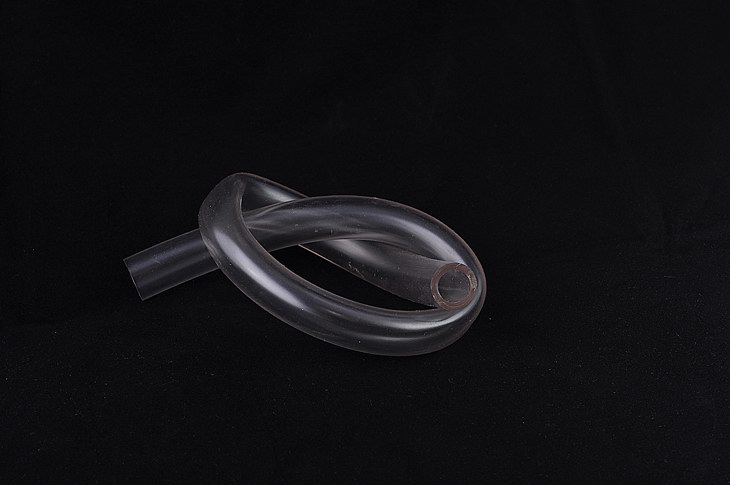

И 11,1/15,9 прозрачный:
Куски шланга имеют одинаковую длину. Но 10/16 можно спокойно завязать в узел без перегиба, а 11,1/15,9 уже нет.
Перейдем к совместимости с фитингами. Отрезать ровно шланг ножом чуть сложнее, чем 10/16, но все равно довольно легко.
TFC 10/16 мм – шланг надевается свободно, хотя утягивается гайкой довольно плотно. Гайка доходит до основания. Герметичность плотная, но шланг при желании можно с трудом, но стянуть с затянутого фитинга.
Nanoxia 10/16 мм – надевается легко, но утягивает очень плотно.
EK 13/16 – фитинг предназначен для другого шланга, но с 11,1/15,9 его можно запросто использовать – надевается шланг с небольшим трудом, но сидит плотно.
TFC 13 мм – надевается туго, сидит плотно. Идеальный вариант без клампов.
EK 12 мм – надевается туго, но сидит не очень плотно – нужны клампы. Плюс из-за своеобразной формы фитинга (а именно его начала) увеличивается радиус изгиба.
Опять же, крайне желательно использовать компрессионные фитинги. Впрочем, шланг отлично себя чувствовал на елочке TFC 13 мм даже без клампов.
Теперь самый толстый образец – 13/19 мм. Минимальный радиус изгиба – 4,5 см, что является отличным результатом для шланга с таким внешним диаметром.

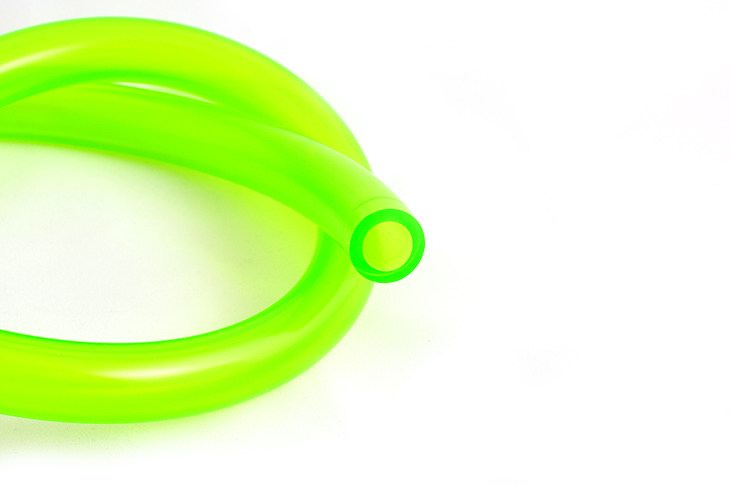

Шланг достался в двух цветах, начну с самого интересного – зеленого.

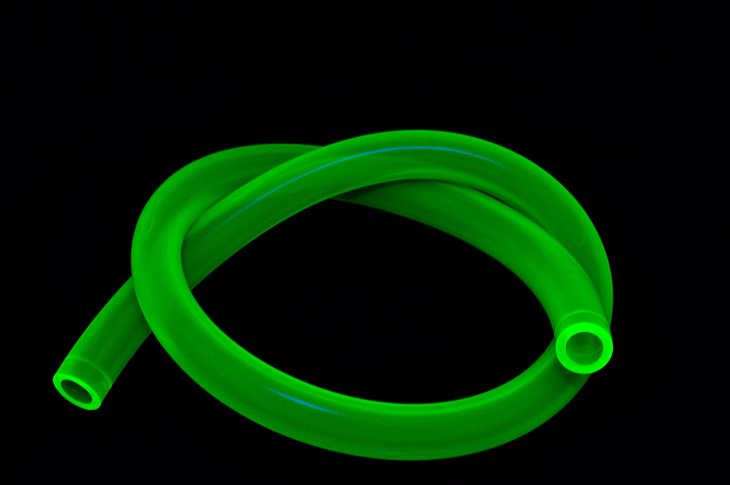

Цвет яркий и, как иногда говорят, ядовитый. А что же в УФ?

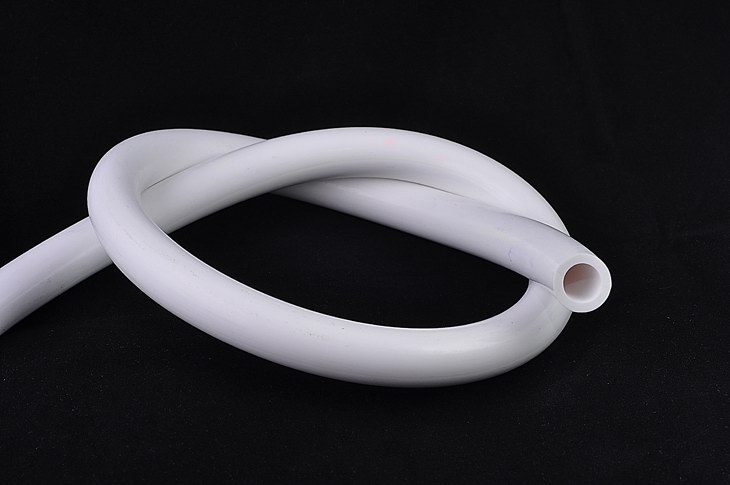

Далее идет белый шланг:

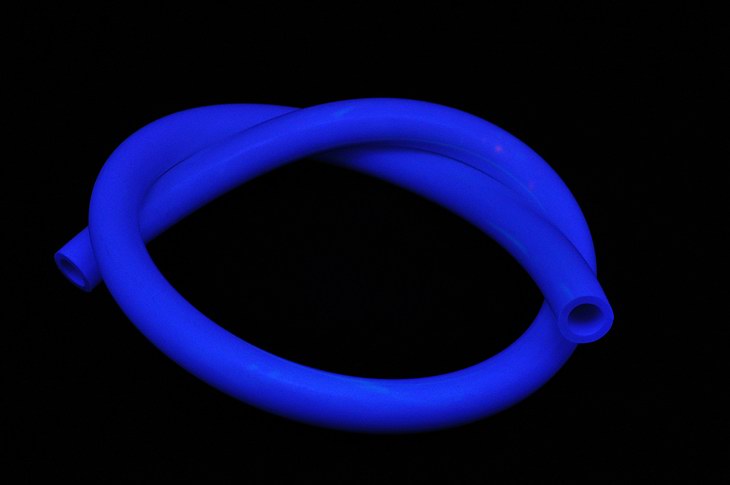

Цвет белый, обычный. А при УФ свете?
Цвет синий, почти что обычный.
Совместимость с фитингами:
Enzotech 13/19 мм – надевается плотно, сидит отлично. Идеальный вариант.
TFC 13 мм – надевается плотно, сидит хорошо, но при радиусе изгиба, близкому к минимальному, необходимы клампы.
EK 12 мм – без клампов использовать невозможно.
Таким образом, со шлангами XSPC идеально использовать только компрессионные фитинги, фитинги же типа «елочка» крайне не рекомендуются.
В целом, шланги XSPC показали себя только с лучшей стороны: очень хорошо держат маленький радиус изгиба, есть все необходимые цвета, приятно светится в ультрафиолете, а цена одна из самых низких на шланги вообще.
Nanoxia
Немецкая компания Nanoxia известна во всем мире, в первую очередь за счет своих вентиляторов, которые стали одним из эталонов тишины. Однако, одними вентиляторами не обходится, основанная в 2006 году компания занесла в планы выпуск как процессорных кулеров, так и водоблоков. За 3 года было получено более 100 наград, а количество выпускаемых продуктов приблизилось к 500 единицам. Nanoxia заявляет, что вся ее продукция разрабатывает в Германии, там же и производится 30% выпускаемых товаров. Остальные 70% производятся в Китае на немецком оборудовании и эту цифру планируют уменьшать в пользу производства на территории Германии.
Тем не менее, шланги для Nanoxia делает MasterKleer, ниже этому будет подтверждение. К сожалению, какой-либо подробной информации про MasterKleer найти не удалось, но многое указывает на то, что MasterKleer – это бренд Alphacool. В любом случае, речь идет о немецком шланге.
К сожалению, полного списка доступных цветов мне найти не удалось, ко мне же попали шланги 7 цветов. Тем не менее, найти какие-либо другие цвета в официальном магазине Alphacool мне не удалось. А цвета следующие:
*Белый
*Серый
*Черный
*Красный
*Синий
*Зеленый
*Прозрачный/голубой
*Прозрачный
Все эти цвета представлены шлангом с диаметром 10/13 мм.
Обо всем по порядку, начну с белого:
Обычный глянцевый белый, никаких сюрпризов.
Как и ожидалось, белый дает фиолетовый оттенок при ультрафиолетовом освещении.
Далее идет серый:
Цвет приятный, отлично подойдет для систем, выполненных в спокойных тонах.
В УФ свете шланг приобретает все тот же фиолетовый оттенок, смотрится весьма неоднозначно.
На очередь черный:
Никаких неожиданностей. А в УФ?
Традиционный фиолетовый оттенок. Зеленоватые пятна я специально не стал оттирать – это результат взаимодействия разноцветных шлангов Nanoxia в пластиковом пакете.
Но черный шланг не один. Второй образец – это именно MasterKleer. Сравним?
Кто-нибудь увидел разницу? Я не увидел, не увидел и штангенциркуль. Понятное дело, что в УФ шланг светится точно так же.
Перейдем к более веселым расцветкам. К красной, например.
Как и в случае с TFC, цвет представляет собой нечто среднее межу оранжевым и розовым. А как он поведет себя в УФ?
На этот раз его можно смело назвать розовым.
На очереди у нас синий цвет:
Ничего необычного, типичный светло-синий цвет. А в УФ?
Шланг заметно темнеет и приобретает фиолетовый оттенок.
Как же можно обойтись без зеленого? Смотрим:
Цвет довольно яркий, я бы даже сказал ядовитый. В УФ такой цвет обычно очень насыщенный.
И опять мы можем наблюдать, как шланг заметно темнеет. Тем не менее, цвет все равно довольно яркий и хорошо подойдет любителям кислотных расцветок.
Остался последний – прозрачный/голубой.
Даже при дневном освещении можно легко заметить, что не только на срезе, но и по всей длине шланг имеет бирюзовый оттенок. А что же будет в УФ?
Шланг действительно принимает яркий бирюзовый оттенок, но при этом присутствует и фиолетовый. Возможно, кому-то такой цвет придется по душе.
Минимальный радиус изгиба составил 5,5 см, шланг мягкий, но в меру. Мягкость шланга обеспечивает надежное удержание на фитингах и отсутствие протечек, но жесткость подобрана таким образом, что каких-либо проблем при сборке контура возникнуть не должно.
Совместимость с фитингами:
TFC 10/13 – шланг надевается с небольшим трудом, гайка доходит до основания. Прижим очень хороший, протечки исключены, а сдернуть шланг рукой невозможно.
Nanoxia 10/13 – на родных фитингах шланг сидит еще лучше. Даже без гайки стянуть шланг – задача не из простых, только покачиванием влево-вправо удается постепенно его снять с фитинга. Гайкой прижимается очень плотно, но откручивается она потом с ощутимым трудом.
EK 12/14 черный – надевается с трудом, сидит даже без гайки очень надежно. Гайка прижимает плотно и доходит до основания, полностью исключая возможность протечки. Обратно откручивается с небольшим усилием.
Koolance 10/13 – надевается с небольшим усилием, но даже без гайки стянуть рукой крайне сложно. Гайка только усиливает прижим, обратно откручивается с незначительным усилием.
Enzotech 10 мм, 45 градусов – я верю, что натянуть шланг на этот фитинг можно, но потратив минут 5. Разумеется, в таком случае ни о клампах, ни о протечке речи и быть не может. Но надеть шланг на установленный в системе фитинг будет крайне нетривиальной задачей.
TFC 10 мм – надевается на удивление легко, а сидит – надежно. Стянуть шланг рукой невозможно, лишь если методичными потягиваниями в разные стороны рядом с самим фитингом. Клампы не нужны.
EK 10 мм – надеть шланг сложнее, а вот стягивается довольно просто. Клампы исправляют ситуацию, но лучше выбрать другие фитинги.
Главная прелесть мягких шлангов в том, что они надежно сидят на любых фитингах. Не стали исключением и шланги Nanoxia – полная совместимость достигается со всеми фитингами, разве что с необычными елочками EK желательны клампы.
Переходим к шлангу с диаметром 12,7/15,9 мм, он представлен двумя цветами, начнем с зеленого:
Данный шланг имеет более насыщенный и глубокий зеленый цвет, нежели его более тонкий собрат. А как обстоят дела при УФ освещении?
Практически ничего не поменялось – цвет по-прежнему более насыщенный, нежели у зеленого 10/13 шланга.
Следующий цвет – прозрачный, но он имеет небольшой голубоватый оттенок, отличающийся от оного у более тонкого шланга.
Голубого совсем чуть-чуть, а шланг более прозрачный. А в УФ?
А вот при УФ освещении все намного интереснее. Шланг приобретает синий оттенок, который значительно темнее, чем у тонкого шланга. Выглядит неплохо.
Стоит отметить, что подобного шланга у MasterKleer не удалось. Максимум, что есть 11,1/15,9 и 13/17,5, но ни первый, ни второй близко не похож по внутреннему и внешнему диаметру на данный шланг. Да и он сильно отличается от рассмотренного выше 10/13 мм, как цветом, так и жесткостью – она несравнимо выше. Однако, минимальный радиус изгиба оказался весьма средним – 5,5 см.
Совместимость с фитингами:
Nanoxia 13/16 – надевается с небольшим трудом, сидит плотно. Без гайки сдернуть можно, но с трудом. С гайкой сидит как влитой, протечки исключены. Откручивается гайка свободно, шланг не повреждает.
EK 13/16 – надевается плотно, сидит отлично. Гайка доходит до основания, обратно откручивается с незначительным усилием, но шланг не повреждается.
Enzotech 10 мм, 45 градусов – сидит плотно, но клампы крайне желательны, т.к. основной диаметр существенно меньше внутреннего диаметра шланга.
TFC 13 мм – отличный вариант, шланг сидит как влитой. Клампы не нужны, протечки исключены.
EK 12 мм – без клампов использовать крайне нежелательно, т.к. уже при среднем радиусе изгиба шланг начинает ползти. С клампами протечек не будет, но все же лучше обратить свое внимание на другие фитинги.
И хотя жесткость Nanoxia 13/16 выше, нежели у 10/13 шланга, каких-либо проблем с фитингами не возникает, на компрессионных фитингах шланг сидит как влитой, на длинных елочках можно применять без клампов. В целом, шланг получился неплохой, но выдающихся показателей от него ждать не стоит. Для СВО подходит куда лучше, чем Tygon R3603 12,7/15,9.
Итоги
Итоговая таблица участников тестирования выглядит следующим образом, все значения приведены в миллиметрах:
Понятное дело, что протестированные шланги попросту нельзя сравнивать, что называется, в лоб. Тем не менее, можно сделать выводы относительно каждой фирмы:
Tygon
Серия R3400. Традиционное высокое качество, неплохие результаты по гибкости, никаких проблем с фитингами (это касается популярной модели 9,5/12,7). Однако, не обошлось и без недостатков – крайне неприятный химический запах, нарекания на который носят далеко не единичный характер. Цены – традиционно высокие.
Серия R3603. Шланг излишне мягкий, в тесных корпусах его использование затруднено, а в просторных можно посмотреть на шланг диаметром 13/19 мм. И хотя какой-либо запах отсутствует, высокая цена и невысокая пригодность для СВО ставит под сомнение применение данного шланга.
Nanoxia (MasterKleer)
Шланги производства MasterKleer под маркой Nanoxia достаточно мягкие, богатый выбор среди различных цветов, отлично сидят на любых фитингах. Более толстый шланг значительно жестче, но проблем с фитингами так же нет.
XSPC
Без каких-либо преувеличений, это отличный шланг и идеальный вариант для большинства СВО. Самый маленький радиус изгиба позволяет использовать эти шланги даже в тесных корпусах, а яркие и сочные цвета украсят любую СВО как в дневное время суток, так и ночью при использовании УФ ламп. Не совсем понятен смысл шланга 11,1/15,9, т.к. практической пользы от него будет немного, а радиус изгиба у него значительно больше, чем у 10/16. Порадовал и более толстый шланг.
The Feser One
Качественный шланг с крайне богатой цветовой гаммой, средним радиусов изгиба и средневысокой жесткостью. Шланг с диаметром 12,7/19 понравился больше, а вот 9,5/12,7 показался излишне жестким – на радиусе изгиба (по сравнению с более мягкими шлангами Nanoxia) повышенная жесткость сказалась немного, но в некоторых случаях могут возникнуть некоторые неудобства. С другой стороны, в некоторых случаях подобная жесткость будет оправдана. Учитывая невысокую цену, шланг можно смело рекомендовать к покупке.
Совершенно справедливо, что шланг XSPC 10/16 получил награду "Лучшая покупка" за рекордно малый радиус изгиба, удобство использования, приятные цвета, высокое качество и низкую цену:
На этой ноте заканчивается этот масштабный обзор. Желаю низких температур и красивых систем, до встречи.
Автор выражает благодарность компании Overhard за предоставленные на тестирование шланги и фитинги. Отдельная благодарность Михаилу и Алексею.
| < Обзор видеокарты EVGA GeForce GTX 580 FTW Hydro Copper 2 (015-P3-1589-AR) | Краткий обзор видеокарты MSI Radeon R6950 Twin Frozr II > |
|---|
