За прошедшие ~2 недели мы уже успели познакомиться с несколькими референсными и нереференсными видеокартами семейства Radeon HD 68xx. Сегодня, благодаря отличному обзору с Guru3D мы узнаем о довольно интересном варианте Radeon HD 6850 от MSI (R6850-PM2D1GD5). Карточка обладает любопытным, с точки зрения эффективности, кулером с 90мм вентилятором, потому я не мог не обратить на неё внимания.















Сразу полюбуемся на фотографии красно-чёрной видеокарты от MSI.







Получив общее представление о R6850-PM2D1GD5, стоит ознакомиться с её упаковкой и тем, что в ней находится.





Обратите внимание как MSI гордятся своей утилитой AfterBurner







Вот всё, что найдёт будущий владелец видеокарты, в коробке с ней: инструкция, диск с драйверами, переходник с молексов на 6 пиновый коннектор от БП. Довольно скудный комплект, например у видяхи производства ASUS был ещё и CrossFire мостик в коробке.











Тут Гилберт утверждает, что видеовыходы референсные, я бы так не сказал - не хватает одного DisplayPort'а. Ну хоть пара DVI, HDMI и один DisplayPort на месте.





Печатная плата видеокарты нереференсная, по словам авторы статьи. Коннектор для CrossFire один, как и положено.







Количество и тип коннекторов питания не изменены.







Внешность MSI Radeon HD 6850 радует глаз.





Энергопотребление/температурный режим/уровень шума





Посмотрим - отличается ли энергопотребление нереференсной 6850 от MSI от своих собратьев, или же нет.





Энергопотребление MSI Radeon HD 6850 (R6850-PM2D1GD5)

1. Заявленное максимальное энергопотребление = 127 ватт

2. Система в режиме простоя потребляет = 172 ватта

3. Система с видеокартой в режиме полной нагрузки кушает = 275 ватт

4. Получившаяся разница = 103 ватта

5. Добавим среднее энергопотребление карты в режиме простоя ~ 19 ватт

6. И получаем энергопотребление в нагрузке = ~ 122 ватта





Всё ~также, как и у других 6850, это значит, что система питания видеокарты (или компоненты, за эту функцию отвечающие) не претерпела изменений.





Рекомендуемый Гуру3Д блок питания для среднестатистической системы с установленной карточкой Radeon 6850 - 450 ватт. Однако, если планируется разгон и видеокарты и процессора, то лучше взять что-то с запасом, скажем +100 ватт.







Температурные показатели MSI Radeon HD 6850 (R6850-PM2D1GD5)





Глянем, как поведёт себя новинка при нагреве FurMark'ом:





Скриншот кликабелен.





Теперь посмотрим на график, на котором отображены температурные показатели других видеокарт, для сравнения:





Стоит отметить, что во время проведения замеров в комнате была температура 21 градус по Цельсию. Результат проведённых замеров обнадёживает - 34 градуса в простое и 60 в нагрузке.







Уровень шума MSI Radeon HD 6850 (R6850-PM2D1GD5)





Очень важный параметр для любого человека, у которого есть уши





Уровень шума - 39 децибел, хороший результат, но далеко не лучший. В простое карточка довольно тиха - 37 децибел.





Конфигурация тестового стенда и используемые игры



Материнская плата - eVGA X58 Classified

Процессор - Core i7 965 @ 3750 МГц

Видеокарта - MSI Radeon HD 6850 (R6850-PM2D1GD5)

Оперативная память - Corsair 6144МБ (3x 2048МБ) DDR3 1500МГц

Блок питания - 1200 ватт

Монитор - Dell 3007WFP - разрешение до 2560x1600

Операционная система - Windows 7 х64

DirectX 9/10 End User Runtime

ATI Catalyst 10.10

NVIDIA GeForce 260



Игры и синтетические тесты:

• Metro 2033
• Battlefield Bad Company 2
• Colin MC Rae Dirt 2
• Far Cry 2
• Call of Duty - Modern Warfare 2
• Crysis WARHEAD
• Anno 1404
• 3DMark Vantage





Call of Duty: Modern Warfare 2



Тестирование проводилось на следующих настройках:



• Уровень - Contingency
• 4x Антиалиасинг
• 16x Анизотропная фильтрация
• Все настройки на максимум







Battlefield Bad Company 2 DX11





Тестирование проводилось на следующих настройках: Уровень Upriver DirectX 11 8x Multi-sample Антиалиасинг 16х Анизотропная фильтрация Все настройки на максимум



Colin McRae Dirt 2

Тестирование проводилось на следующих настройках: Baja Iron курс 1 DirectX 11 8x Антиалиасинг 16х Анизотропная фильтрация Все настройки на максимум







Far Cry 2

Тестирование проводилось на следующих настройках: Уровень - Ranch Small Высококачественный DX10 режим 8x Антиалиасинг 16х Анизотропная фильтрация







Metro 2033



Настройки в игре: вся графика на максимум, DX11, ААА включен, Physx выключен.









Anno 1404 - Dawn of Discovery



Тестирование проводилось на следующих настройках: DirectX 10 4x Антиалиасинг Все настройки на максимум Игра велась в режиме кампании, были построены три острова с большими городами

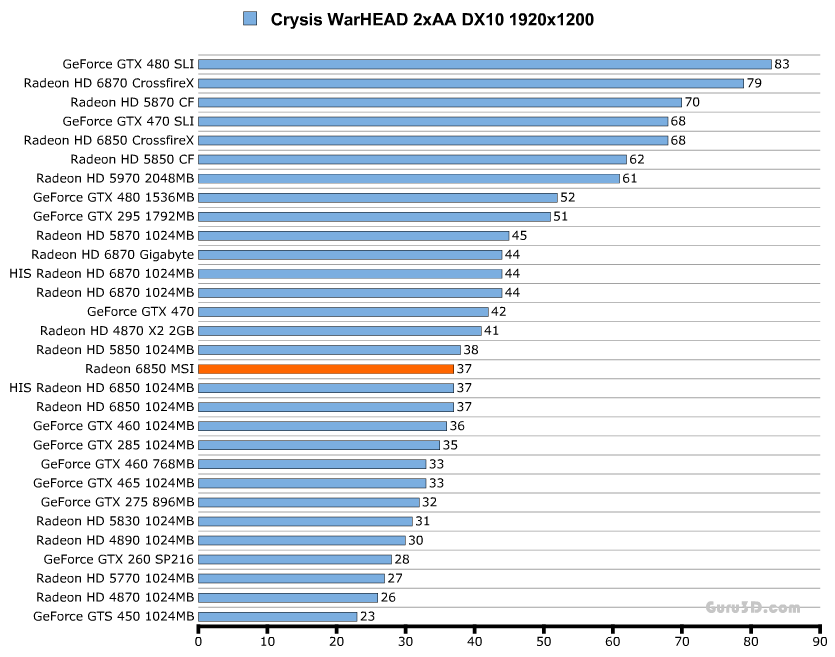

Crysis WARHEAD



Тестирование проводилось на следующих настройках:

• Уровень - Ambush
• DX10
• Антиалиасинг 2x MSAA
• Качество графики, выставленное в игре - Геймер

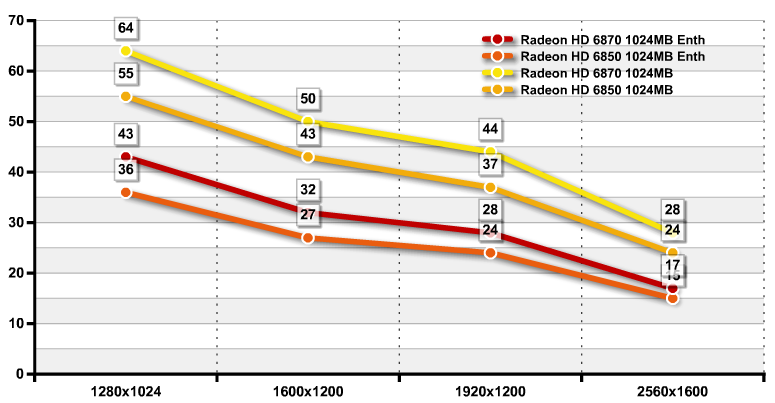

Видимо, читатели задолбали (на форуме) Гилберта запросами по улучшению методики тестирования и потому он провёл пробег в Warhead на пресете Enthusiast:









3DMark Vantage (DirectX 10)







Как видно из графика - тестирование в "Вантаже" происходило на пресете Performance.







Разгон видеокарты MSI Radeon HD 6850 (R6850-PM2D1GD5)







Гилберт составил наглядную табличку, по которой видно как погналась карточка от MSI с поднятием напряжения на ядре до 1.256v. В новом AfterBurner'е есть возможность менять напряжение на новых Радеонах.

Частоты референсной карты Radeon HD 6850 (в МГц)	Частоты Radeon HD 6850 от MSI (в МГц)	Частоты Radeon HD 6850 от MSI в разгоне (в МГц)
Ядро: 775	775	973
Шейдеры: 775	775	973
Видеопамять: 4000	4000	4800





В разгоне карточка стала прогреваться до 70 градусов по Цельсию, а шум от кулера стал ощутимее, но всё ещё не громким или сколько-нибудь раздражающим.







На графике показана разница в производительности (в кадрах в секунду) между обычной 6850 (в стоковом режиме) и разогнанной. Использованная для теста игра - COD: Modern Warfare 2, настройки: всё на максимум, 4xAA, 16xAF. Что получилось? Около 20% производительности бесплатно.



А вот какой прирост получится в 3DMark Vantage:





Также проверили и Battlefield BC2 (настройки 8xAA и 16xAF):





Определённо - прирост хороший. Грамотный разгон ещё никому не вредил.





Выводы



В выводах Гилберт отмечает, что производительность MSI Radeon HD 6850 (R6850-PM2D1GD5) полностью соответствует оной у референсных образцов 6850 от AMD, что неудивительно, учитывая тот факт, что заводского разгона на карточке нет.



Автору статьи-оригинала понравилась система охлаждения карточки, что справляется с графическим ядром 6850 без особых усилий в номинале. В разгоне всё несколько иначе, но дело не в температурах, а в уровне шума, который заметно увеличивается при нагреве ядра карты до 70 градусов. С более-менее незаметных для слуха 38 децибел он поднимается до ощутимых 42-43 децибел.



Разгон видеокарты с поднятием напряжения дал большой прирост к производительности MSI Radeon HD 6850 - от 20 до 25%. Карточка очень хорошо показала себя в тестах, особенно учитывая рекомендуемую стоимость в 179 долларов США.



p.s.Кто ещё не видел всего разнообразия Radeon HD 6850 и 6870, обязательно посмотрите "армаду".









Автор оригинальной статьи - Hilbert Hagedoorn , "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru

Статья является вольным переводом, даже скорее, пересказом обзора устройства с сайта Guru3D, она не нарушает ничьих прав, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанного выше Интернет-ресурса

Если Вы заметите ошибки, помарки и прочее - дайте знать мне : ЛС, форум или комментарием к статье.
